Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| huidige waaier: | 5-5000A | output: | 0-5A |
|---|---|---|---|
| Nauwkeurigheid: | 0,5、 1,0、 3,0 | Specificatie: | gespleten kern |
| Isolerend Middel: | epoxyhars | Aanpasbare: | Ja |
| Hoog licht: | gespleten kernct,gespleten kern huidige sensor |
||

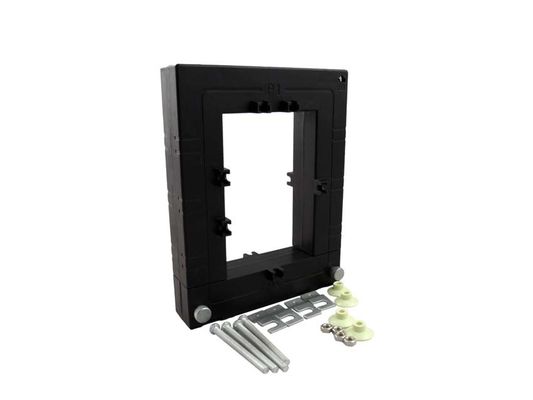

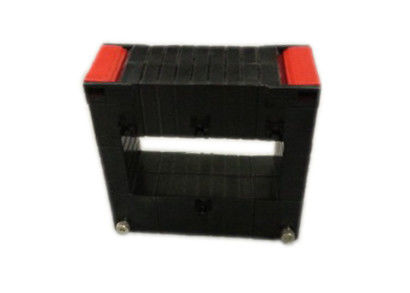

SCTK731 van het de Kernstaal van de reeks de Elektro Hoge Frequentie Gespleten Huidige Transformatoren met 5 aan 5000A-input
Toepassing
SCTK731 de reeksen passen (spleet-kern) huidige transformator retroactief aan is geweest speciallydesigned om hun installatie in de nieuwe of reeds bestaande netto werken te vergemakkelijken. Zij kunnen worden geïnstalleerd zonder enige kabel of busbar kring te openen. Een interne precisieweerstand over het secundaire winden van CT verstrekt een lage brandkast
voltageoutput. Het kan tijd en de installatiekosten besparen.
Huidige meting, controle en bescherming voor elektro bedrading en materiaal. Stroom en machtsmeting voor elektrische motoren, verlichting, luchtcompressor, het verwarmen en ventilatiesysteem, lucht-voorwaarde materiaal en het systeem van de automatiseringscontrole. Stroom, machts en energie controleapparaat.
Eigenschap
Elektroparameter
| Frequentie | 50-400Hz |
| Geschatte Input | 5A-5000A |
| Het meten van waaier | 5%In130%In |
| Nominaal vermogen | 0-5A |
| Verhouding | ≤ ± 0,5% |
| Fasehoek | ≤ ±30min |
| Diëlektrische sterkte | 2.5KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | PC /UL94-V0 |
| Spoel | PC |
| Kern | Siliciumstaal |
| Interne structuur | Epoxy |
| Bouw | Schroef |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | Terminal |
Typeselectie
| P/N | Geschatte Input (a) | Output (a) | Nauwkeurigheid | Afmetingen (mm) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||

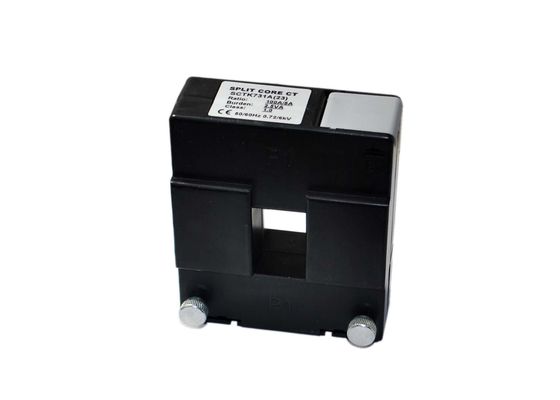

| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Nota's: De productspecificaties kunnen worden aangepast
