| Certificering: | CE, RoHS, ISO | Leveringsvoltage: | +5V±5% |
|---|---|---|---|
| Input: | 100A | output: | ±0.625V±0.5% |
| Installatie: | PCB-Steun | Kunststof: | PBT G30/G15, UL94-V0 |
| Hoog licht: | zaaleffect huidige omvormer,zaaleffect lineaire huidige sensor |
||

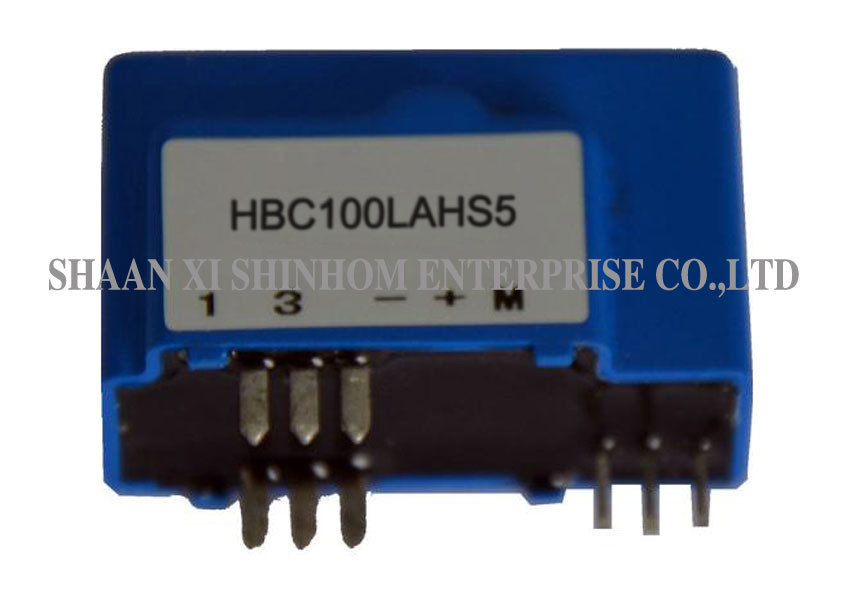

HBC100LAHS5 zaaleffect Huidige Sensor, de Omvormer van de Betekenistransformator met 100A-input, draaienverhouding 1:1200
Hbc-100LAHS5 huidige sensor met een galvanische isolatie tussen primaire en secundaire kring.
De sensor verstrekt nauwkeurige elektronische meting van gelijkstroom, AC of gepulseerde stromen.
Eigenschappen:
Toepassingen:
ELEKTROgegevens:
| HBC100LAHS5 | ||
| Geschatte ingangsstroom (Ipn) | 100 | A |
| Test huidige waaier (Ip) | ±240 | A |
| Draaienverhouding (Np/Ns) | 1:1200 | T |
| Nominaal vermogenvoltage | ±0.625±0.5% | V |
| Leveringsvoltage | +5±5% | V |
| Consumptiestroom | 20+ Ip * (Np/Ns) | mA |
| Compensatievoltage | 2.5±0.4% | V |
| Verwijzingsvoltage (VR) | 2.5±0.5% | V |
| Extern verwijzingsvoltage | 2.0-2.8 | V |
| De Afwijking van het compensatievoltage | ≤±0.1 | mV/℃ |
| De Afwijking van het outputvoltage | ≤±0.05 | mV/℃ |
| LinearityIp=0-±Ipn) | ≤±0.2 | %FS |
| Klasse | ≤±1.0 | % |
| di/dt | >100 | A/ΜS |
| Reactietijd (100A/ΜS, 10%~90%) | ≤1 | µS |
| Bandbreedte (- 3db) | DC~100 | KHZ |
| Isolatievoltage (50HZ, AC, 1min) | 5.0 | KV |
| Werkende Temperatuur (Ta) | -40~+85 | ℃ |
| Opslagtemperatuur (TS) | -40~+105 | ℃ |
| Brutogewicht (M) | 22 | g |
Nota's: De productspecificaties kunnen worden aangepast
