PCB-het Opzetten Zaaleffect Huidige Sensor, Lage Huidige Zaaleffect Sensor

onderhandelingen
MOQ
negotiable
Prijs

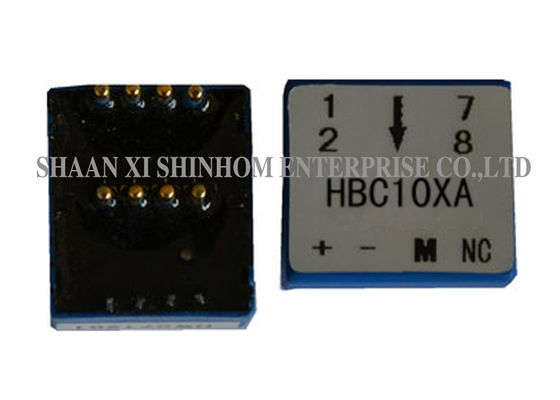

PCB Mounting Hall Effect Current Sensor , Low Current Hall Effect Sensor
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Leveringsvoltage: ±15V ±5%
Nominaal ingangsvermogen: 0A ~ 50A
nominaal vermogen: 10mA ±0.5%, 25mA ±0.5%,
Installatie: PCB-Steun
Compensatiestroom: ≤±0.25mA
Op maat: Ja
Markeren:

het zaaleffect baseerde huidige sensor

,

zaaleffect lineaire huidige sensor
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: Hbc-X
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: karton
Levertijd: 4~8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/Month
Productomschrijving

Hbc-X de Zaaleffect van de Reeks Huidige Omvormer Sensor met 0 aan 50A-Input, Epoxy Ingekapselde Huisvesting



            Hbc-X het Effect van de Reekszaal Sensor



Eigenschap


* Gesloten lijn

* Leveringsvoltage: DC±15V ±5%
* Geschikt meting van stromen: Gelijkstroom, AC, impuls met galvanische isolatie tussen primaire kring en secundaire kring.



Voordelen



* Gemakkelijke installatie

* Kan worden aangepast
* Hoge nauwkeurigheid

* Zeer goede lineariteit
* Geoptimaliseerde reactietijd, geen toevoegingsverliezen

* Lage machtsconsumptie
* Lage temperatuurafwijking

* Hoge immuniteit aan externe interferentie



Toepassingen


* Omschakelaarstoepassingen

* AC/DC-veranderlijk-snelheidsaandrijving
* Noodvoedingen (UPS)

* Geschakelde Wijzevoedingen (SMPS)
* Photovoltaic huidige toepassingen van (PV)

* New Energy-de Meting van de Combinedoos
* Automible-door-Draadtoepassing

* Elektrisch voertuig laadinrichting het huidige ontdekken
* Van het de omzettings Elektromagnetische water van de huishoudapparaatfrequentie de verwarmer huidige meting



ELEKTROgegevens:

  HBC10XA HBC20XA HBC30XA HBC50XA
Geschatte ingangsstroom 10 20 30 50 A
Test huidige waaier 20 40 60 100 A
Draaienverhouding 1000 1000 1500 2500 T
Seconde-het winden weerstand 60 60 100 150 Ω
Nominaal vermogenstroom 10±0.5% 20±0.5% 20±0.5% 20±0.5% mA
Leveringsvoltage ±15±5% V
Compensatiestroom ≤±0.25 mA
Compensatie huidige Afwijking -40~+85℃ ≤±0.5 mA
Lineariteit ≤±0.2 %FS
Klasse ≤±0.7 %
di/dt >50 A/ΜS
Reactietijd <1 µS
Bandbreedte DC~200 KHZ
Isolatievoltage 2.5 KV
Werkende Temperatuur -40~+85 ℃
Opslagtemperatuur -40~+105 ℃



Draaien

Draaien

verhouding

Geschatte ingangsstroom

IPN [A]

Nominaal vermogenvoltage

VOUT [V]

 Pri DCR [mΩ]

Pri inductantie

[uH]
Enige fase 1 ±10 (±20, ±30, ±50) 2.5±0.625 0,05 0,025
  2 ±5 (±10, ±15, ±25) 2.5±0.625 0,20 0,1
  4 ±2.5 (±5, ±7.5, ±12.5) 2.5±0.625 1.00 0,4
in drie stadia 1 ±10 (±20, ±30) 2.5±0.625 0,05 0,025



PCB-het Opzetten Zaaleffect Huidige Sensor, Lage Huidige Zaaleffect Sensor 0



Nota's: De productspecificaties kunnen worden aangepast
