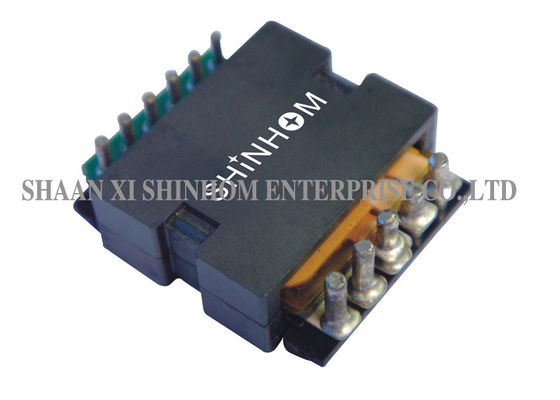

De hoge Transformator 100W van het Betrouwbaarheids Lage Profiel voor het Zware Systeem van het Materiaalvoertuig

TP20A de Vlaktransformator van de reeks Hoge frequentie 100W, de Transformator van de Hoge Frequentiemacht, Max. dikte 7.4mm

         Dit is een matrijs van de het winden configuraties. Zij zijn ideaal gezien geschikt voor hand tussen 75-100W van voeding op gelijkstroom-CD convertorstoepassing.

EIGENSCHAPPEN:

• Machtsclassificatie tot 100 Watts
• Hoog rendement
• Voetafdruk 20,12 mm×18.50 mm
• Lager Profiel van 7,4 mm
• Hoge Isolatie (operationele) 1500 Vdc
• Hoge Frequentie 200 kHz-700 kHz
• Werkende Temperatuur -40℃ aan +125℃
• Zeer lage Lekkageinductantie (minder dan 0,2% voor V.N.-gekloofde kernen).
• Rendabele en concurrerende prijzen.
• Minimum Elektromagnetische Interferentie (EMI).
• Hoge Creepage en Ontruimingsafstanden tussen primair en
• Van toepassing op alle SMPS-topologieën.
• Diverse steun en terminalsopties (Horizontaal, Verticaal, door-Gaten, SMT, Spelden, vliegen-Kabels en meer).
• Speciaal ontworpen hitte-verdrijvende Grepen.
• Laag-profiel vlaktransformator
• High-power vlaktransformator
• Vlaktransformator met hoge frekwentie
• De vlaktransformator van PCB
• De vlaktransformator van de omschakelingsmacht
• De overal verkrijgbare vlaktransformator van SMT

TOEPASSINGEN:

• Hoge rendementen, hoge machtsdichtheid van 400 watts per kubieke duimdc/dc convertors.
• Voor voorwaarts, volledig-brug, helft-brug en balansdc/dc-convertors.
• Inputvoltages tussen 18V en 75V, en outputvoltages van 18V neer aan de convertors van 1.2V DC/DC.
• Telecommunicaties, industriële controlesystemen,
• De automobiel en zware systemen van het materiaalvoertuig.

TECHNISCHE INFORMATIE:

• De inductantie wordt gemeten tussen Speld (2-5) bij 100 kHz, 100 mVrms
• De lekkageinductantie wordt gemeten in primaire windende Speld (2-5) met het secundaire winden shorted.
• Alle specificaties typisch bij TA=25℃±5℃.
