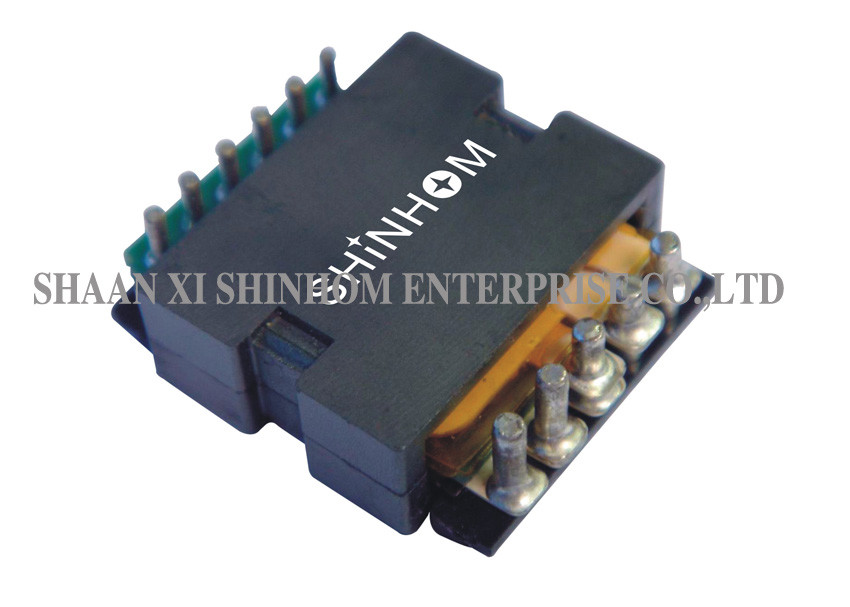

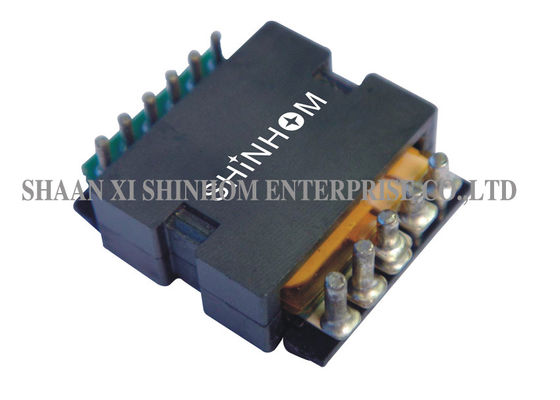

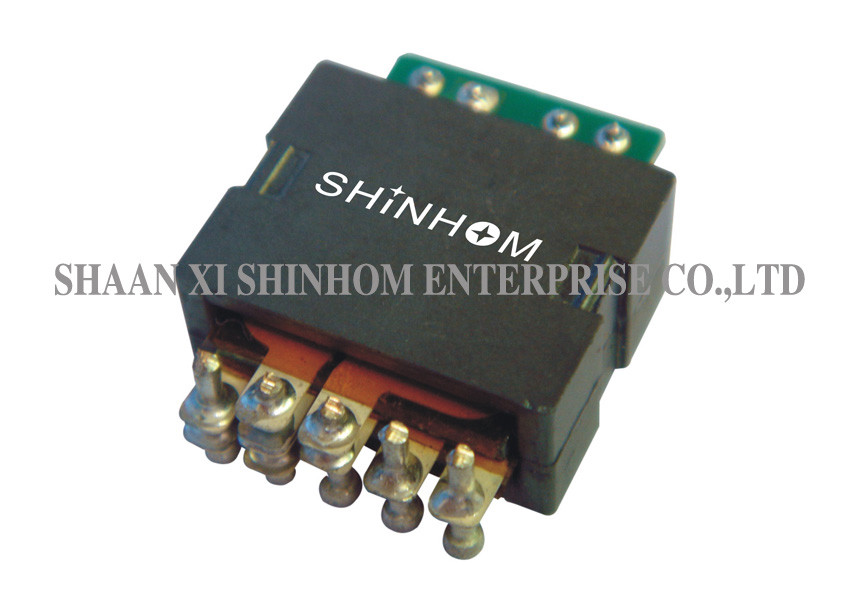

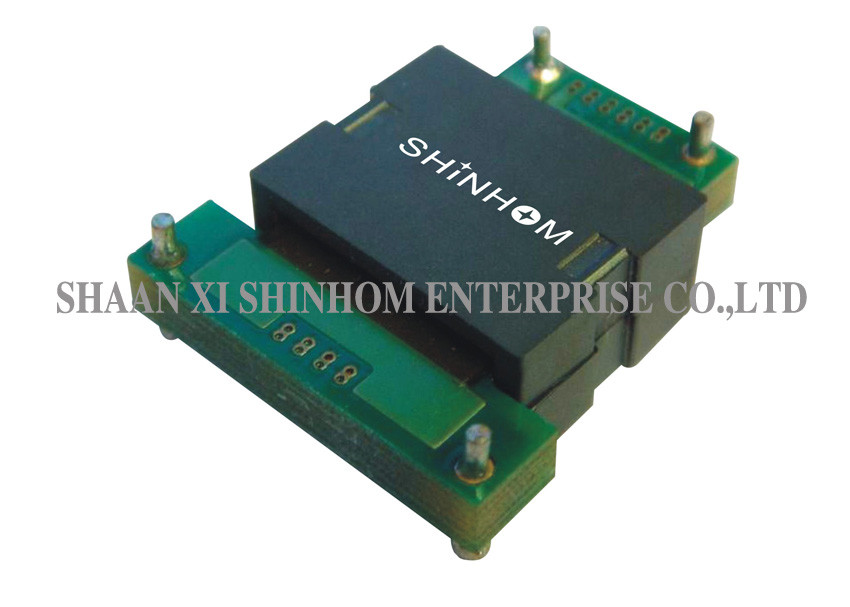

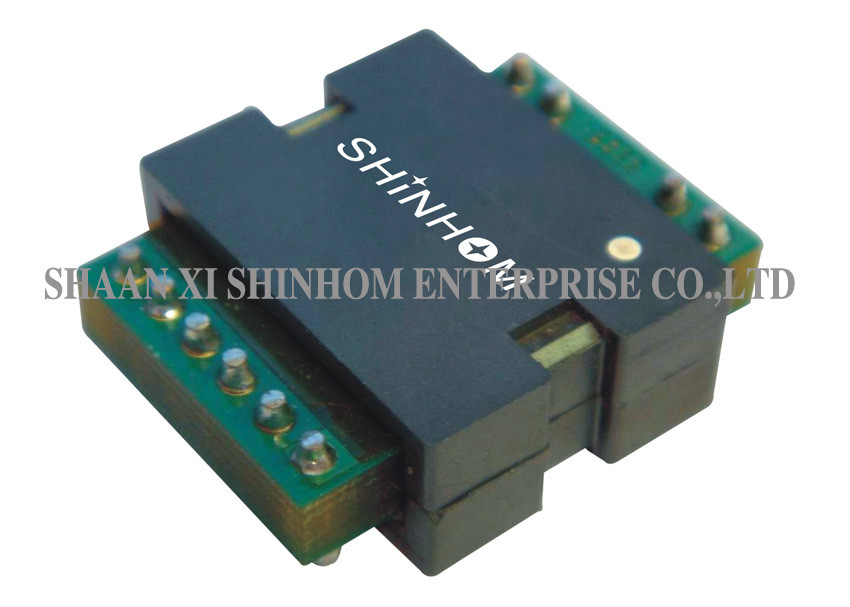

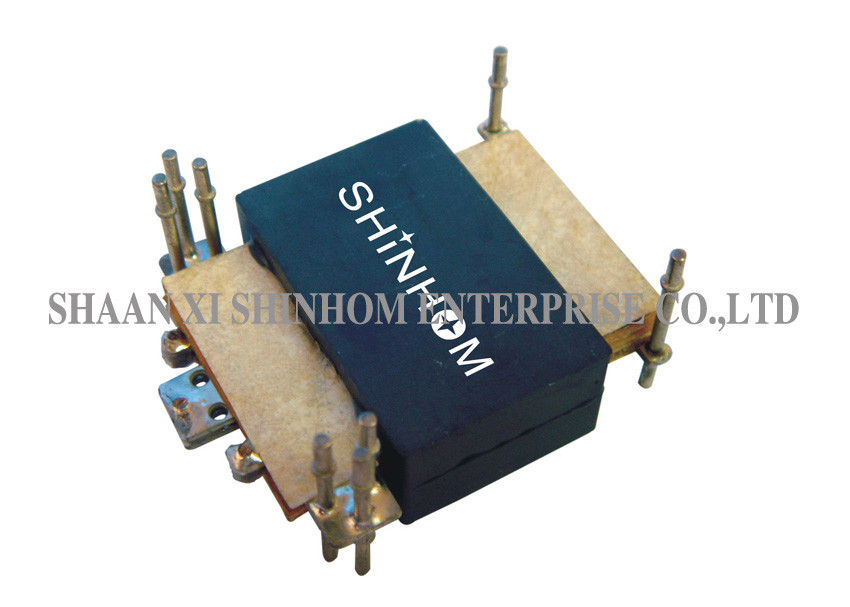

Het stabiele Hoge rendement van de de Transformator Hoge Huidige Rol van het Prestaties Vlakke Pak

TP25F de Vlaktransformator van de reeks Hoge frequentie 140W, PCB die Vlaktransformator, Machtstransformatoren, Hoge huidige rol opzetten

EIGENSCHAPPEN:

• Laag-profiel vlaktransformator
• High-power vlaktransformator
• Vlaktransformator met hoge frekwentie
• De vlaktransformator van PCB
• De vlaktransformator van de omschakelingsmacht
• De overal verkrijgbare vlaktransformator van SMT
• Machtsclassificatie tot 140 Watts
• Hoog rendement van over 98%
• Hoge Machtsdichtheid van 600 Watts per Kubieke Duim
• Voetafdruk 23,5 mm×20.10 mm
• Lager Profiel van 9,12 mm
• Hoge Isolatie (operationele) 1500 Vdc
• Hoge Frequentie 200 kHz-700 kHz
• Werkende Temperatuur -40℃ aan +125℃
• Zeer lage Lekkageinductantie (minder dan 0,2% voor V.N.-gekloofde kernen).
• Rendabele en concurrerende prijzen.
• Minimum Elektromagnetische Interferentie (EMI).
• Hoge Creepage en Ontruimingsafstanden tussen primair en
• Van toepassing op alle SMPS-topologieën.
• Diverse steun en terminalsopties (Horizontaal, Verticaal, door-Gaten, SMT, Spelden, vliegen-Kabels en meer).
• Speciaal ontworpen hitte-verdrijvende Grepen.

TOEPASSINGEN:

• Hoge prestatiesdc/dc convertors.
• Hoge rendementen tot meer dan 98 percenten, hoge machtsdichtheid van 600 watts per kubieke duimdc/dc convertors.
• Voor voorwaarts, volledig-brug, helft-brug en balansdc/dc-convertors.
• Inputvoltages tussen 18V en 75V, en outputvoltages van 52V neer aan de convertors van 1.0V DC/DC.
• Telecommunicaties, industriële controlesystemen,
• De automobiel en zware systemen van het materiaalvoertuig

TECHNISCHE INFORMATIE:

• Alle specificaties typisch bij TA=25℃.
• De inductantie wordt gemeten op HP4284 tussen spelden 2 - 4 bij 100 kHz, 100 mVrms, 0 Adc.
• De lekkageinductantie wordt gemeten tussen spelden 2 - 4 met al andere het winden shorted.
