SCTK681A Huidige Transformatoren van de reeks5a-630a RoHS de Gespleten Kern met de output van 0.333VAC of 0-500mA-

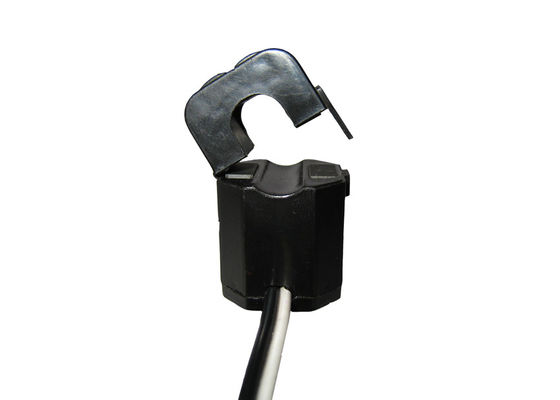

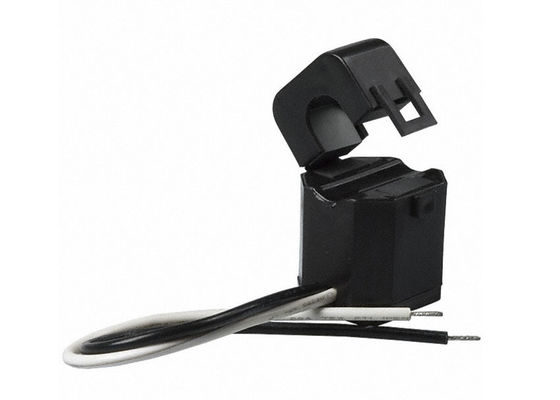

SCTK681A reeks spleet-kern huidige transformator
Toepassingen:
Elektroparameter
| Frequentie | 50-2KHz |
| Geschatte Input | 5A-630A |
| Het meten van waaier | 10%In130%In |
| Nominaal vermogen | 0.333V (AC) of 0-500mA |
| Verhouding | ≤± 1,0% |
| Fasehoek | ≤ ±60min |
| Diëlektrische sterkte | 2.5KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | PA /UL94-V0 |
| Spoel | PBT |
| Kern | Siliciumstaal |
| Interne structuur | Epoxy |
| Bouw | Band |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | De Draad van UL1015 20AWG (twinsted draad) 2.5m |
Typeselectie
| P/N |
Geschatte Input (a) |
Output (mA/V) | Nauwkeurigheid | Afmetingen (mm/inch) | ||||
| Ø | A | B | C | |||||
| SCTK681A-005 |
5-20A (5,8A, 10,15,20) |
0-25mA 0.333V |
0,5, 1,0, 3,0 |
5.0 (0,20) |
31.5 (1,24) |
19.5 (0,77) |
21.0 (0,83) |
|
| SCTK681A-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0,5, 1,0, 3,0 |
10.0 (0,39) |
41.0 (1,61) |
24.0 (0,94) |
26.5 (1,04) |
|
| SCTK681A-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0,5, 1,0, 3,0 |
16.0 (0,63) |
45.5 (0,22) |
29.0 (1,14) |
31.5 (1,24) |
|
| SCTK681A-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0,5, 1,0, 3,0 |
24.5 (0,96) |
65.0 (2,56) |
45.0 (1,77) |
40.0 (1,57) |
|
| SCTK681A-035 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,5, 1,0, 3,0 |
35.7 (1,41) |
81.5 (3,21) |
57.0 (2,24) |
51.0 (2,01) |
|
Nota's: De productspecificaties kunnen worden aangepast
