| Input: | 0A-1000A | output: | 0.333VAC of 0-5A |
|---|---|---|---|
| Het meten van Waaier: | 10%In130%In | Nauwkeurigheid: | 0,2、 0,5、 1,0 |
| Kernmateriaal: | Permalloy | Op maat: | Ja |
| Hoog licht: | gespleten kernct,gespleten kerntype huidige transformator |
||

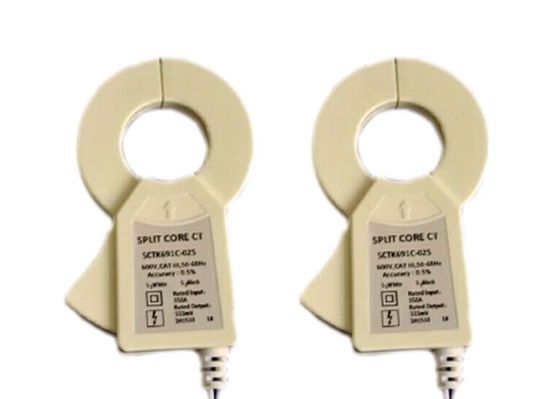

SCTK691C Huidige Transformator van de reeks de Gespleten Kern met Huidige Waaier 0mA aan de Eenfasige Huidige Test van 1000A
SCTK691C de reeksen zijn klem-op huidige transformatoren, kan CT aan bestaande panelen, zoals controlecentra of ladingscentra, aan maatregel of monitorwattage worden opgezet. Deze CT kan worden opgezet zonder bestaande kabels voor gemakkelijkere installatie te verwijderen
Eigenschappen:
Toepassingen:
Elektroparameter
| Frequentie | 50-2.5KHz |
| Geschatte Input | 0.5A-630A |
| Het meten van waaier | 10%In130%In |
| Nominaal vermogen | 0.333V (AC) of 0-5A |
| Verhouding | ≤± 0,2% |
| Fasehoek | ≤ ±10min |
| Diëlektrische sterkte | 5.0KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | PC/UL94-V0 |
| Spoel | PBT |
| Interne structuur | Epoxy |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | Terminal of Draad 1.5m van UL1015 22AWG |
Typeselectie
| P/N |
Geschatte Input (a) |
Output (mA/V) | Nauwkeurigheid | Afmetingen (mm) | |||||
| A | B | C | D | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0,2, 0,5, 1,0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0,2, 0,5, 1,0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0,2, 0,5, 1,0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
Nota's: De productspecificaties kunnen worden aangepast
