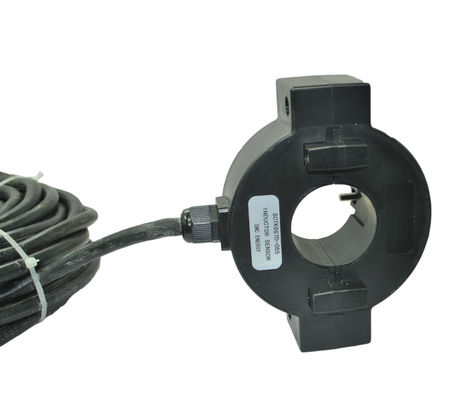

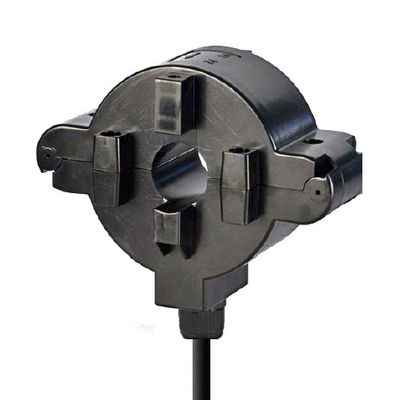

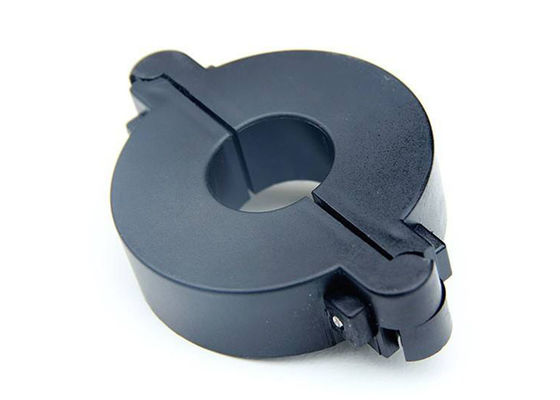

SCTK667D Toroidal Gespleten de Kern Huidige Sensor van het reeks300a/5a Lage Voltage
Is de spleet-kern huidige transformator speciaal ontworpen om hun installatie in de nieuwe of reeds bestaande netto werken te vergemakkelijken. Zij kunnen worden geïnstalleerd zonder enige kabel of busbar kring te openen. Een interne precisieweerstand over het secundaire winden van CT verstrekt een lage veilige voltageoutput. Ben op huidige meting, controle en bescherming voor elektro bedrading en materiaal van toepassing. Stroom en machtsmeting voor elektrische motoren, verlichting, luchtcompressor, het verwarmen en ventilatiesysteem, lucht - conditioneer materiaal en het systeem van de automatiseringscontrole. Stroom, machts en energie controleapparaat. Het apparaat van de relaisbescherming.
Eigenschappen:
Elektroparameter
| Frequentie | 50-60Hz |
| Geschatte Input | 5A-300A |
| Het meten van waaier | 1%In120%In |
| Nominaal vermogen | 0-5A |
| Verhouding | ≤± 0,1% |
| Fasehoek | ≤ ±30min |
| Diëlektrische sterkte | 2.5KV/1mA/1min |
| Isolatieweerstand | DC500V/100MΩmin |
Mechanische Parameter
| Geval | PC /UL94-V0 |
| Spoel | PC |
| Kern | Permalloy |
| Interne structuur | Epoxy |
| Bouw | Band |
| Werkende Temperaturen | - 25℃~+75℃ |
| Werkende Vochtigheid | ≤85% |
| Outputverbinding | De Draad van UL1015 22AWG (twinsted draad) 2.5m |
Typeselectie
| P/N | Geschatte Input (a) | Output (a) | Nauwkeurigheid | Vensterafmetingen (mm) | |
| SCTK667D-025 | 50-400A | 1A/5A | 0,5, 1,0, 3,0 | 25 | |
| SCTK667D-032 | 100-630A | 1A/5A | 0,5, 1,0, 3,0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A/5A | 0,5, 1,0, 3,0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A/5A | 0,5, 1,0, 3,0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A/5A | 0,5, 1,0, 3,0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A/5A | 0,5, 1,0, 3,0 | 100 | |
Nota's: De productspecificaties kunnen worden aangepast
