Name: OEM Hoogprecisie Flitstrigger Transformator voor Puls-Ontstekingssystemen
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: STEEC6.2
Availability: InStock

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Operating Frequency: 1kHz (Inductance Test Frequency)

Insulation: 0.5kV AC reinforced isolation (PRI-SEC/CoIL-CORE)

Storage Temperature: -40℃ to +125℃ (non-condensing environment)

Core Material: Ferrite EEC6.2 K2.3P

Operating Temperature: -40℃ to +130℃ (full load operation)

Basis informatie

Place of Origin: China

Merknaam: SHINHOM

Certificering: RoHS

Model Number: STEEC6.2

Document: STEEc.pdf

Betalen & Verzenden Algemene voorwaarden

Delivery Time: 2~8 weeks

Payment Terms: T/T,L/C

Galerij

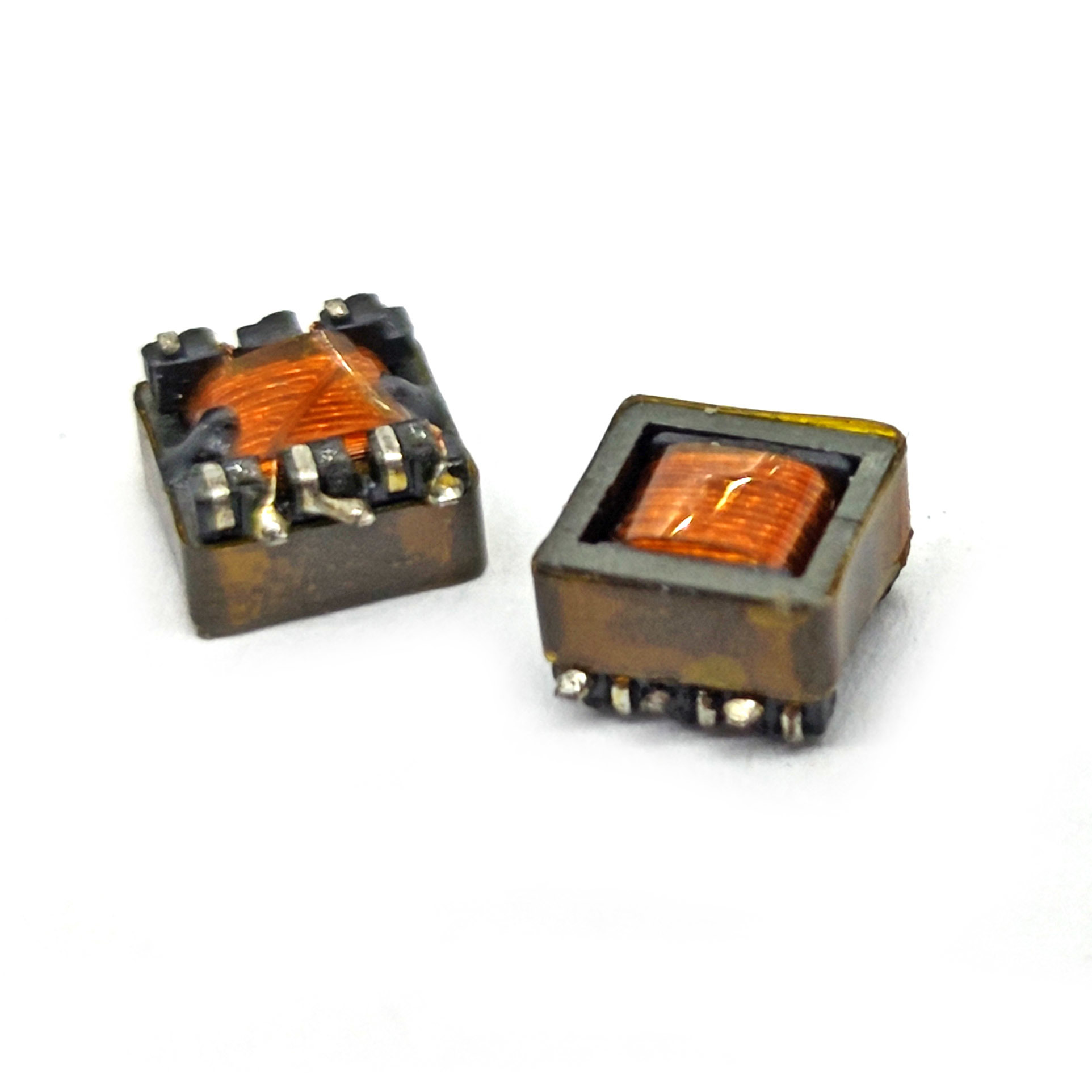

OEM Hoogprecisie Flitstrigger Transformator voor Puls-Ontstekingssystemen

Productomschrijving

Ontworpen voor compacte schakelende voedingen, maakt de STEEC6.2-serie gebruik van EEC6.2 ferrietkernen met UL-gecertificeerde fenolische spoeldragers. Precisie gewikkeld met 180℃ polyurethaan-geëmailleerde draad, levert het ±15% inductantiestabiliteit en versterkte isolatie (0,5 kV AC). Met #1218 hoge-temperatuur tape en vernis-inkapseling, werkt het betrouwbaar bij 130℃ omgevingstemperaturen. Ideaal voor ruimtebeperkte industriële en consumententoepassingen.

Elektrische parameters

Model	Inductantie (L6-4)	Inductantie (L3-1)	DCR (R6-4)	DCR (R3-1)	Hi-Pot Test (PRI-SEC/COIL-CORE)
STEEC6.2-001	830μH ±15%	5.3μH ±15%	≤11.0Ω	≤200mΩ	0,5 kV AC, 50 Hz, 2 mA, 1s
STEEC6.2-002	830μH ±15%	20μH ±15%	≤11.0Ω	≤450mΩ	0,5 kV AC, 50 Hz, 2 mA, 1s
Testcondities: 1 kHz, 0,25 V voor inductantie; EPE 7112 voor Hi-Pot

Materiaallijst

Spoeldrager: Fenolisch T375J (UL 594VΦ, 130℃)
Kern: EEC6.2 K2.3P Ferriet
Draad: Polyurethaan GRD2/GRD3 (180℃)
Tape: #1218 (180℃)
Vernis: T42604 (130℃)

Toepassingen
Industriële voedingssystemen:

≤20W geïsoleerde DC/DC converters
Hulpvoedingsmodules voor PLC's

Consumentenelektronica:

LED driver backlight units
USB-C oplader feedback circuits

Veiligheidskritische ontwerpen:

Versterkte isolatie voor medische voedingen
HVAC-besturingskaart spanningsregeling
