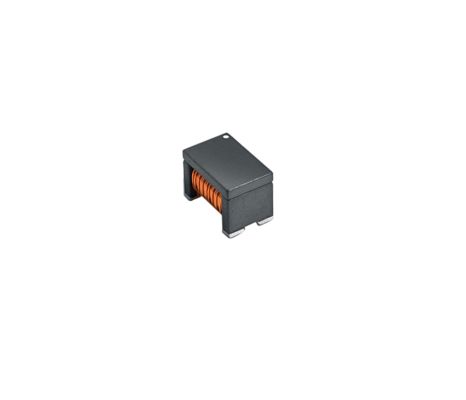

4000VDC isolatie en lage interwinding capaciteit half-brug transformator AEC-Q200 grade ontworpen voor EV-voedingssystemen

5000
MOQ
4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

4000VDC isolatie half-brug transformator

,

EV-voedingssystemen half-brug transformator

,

AEC-Q200 half-brug transformator
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: gtx7045
Document: GTX7045_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/C, T/T
Productomschrijving
Hoogwaardige LLC-halfbrugtransformatoren voor EV-voedingssystemen
Verbeter het vermogen van uw elektrische en hybride voertuigen (EV/HEV) met de GTX7045-serieLLC Halfbrugtransformatoren. Deze transformatoren zijn ontworpen voor superieure prestaties in veeleisende auto-omgevingen en beschikken over een uitzonderlijk lage wikkelcapaciteit om EMI te minimaliseren en een hoge Common Mode Transient Immunity te bereiken. Als robuustAutomobieltransformatoroplossing voldoet aan de AEC-Q200-standaarden en biedt 4000VDC-isolatie, waardoor een ongeëvenaarde betrouwbaarheid en veiligheid wordt gegarandeerd voor ingebouwde laders (OBC) en tractie-omvormers. De GTX7045-serie is vervaardigd met sterk geautomatiseerde processen en levert kosteneffectieve, hoogwaardige stroomconversie voor de volgende generatie elektrische mobiliteit.
Belangrijkste kenmerken
  • Geoptimaliseerd voor uitmuntendheid in de automobielsector:Uitermate geschikt voor EV/HEV-toepassingen, inclusief OBC en tractie-omvormers, die voldoen aan de operationele normen AEC-Q200 (-40°C tot +125°C).
  • Verbeterde signaalintegriteit:De lage capaciteit tussen de wikkelingen minimaliseert EMI-emissies en biedt een hoge Common Mode Transient Immunity voor een schonere, stabielere werking.
  • Robuuste isolatie en veiligheid:Gecertificeerd met 4000VDC-isolatie (2800 Vrms) tussen primaire en secundaire wikkelingen, waardoor de veiligheid en betrouwbaarheid van het systeem wordt gegarandeerd.
  • Hoge betrouwbaarheid en kwaliteit:Gefabriceerd met behulp van sterk geautomatiseerde processen met ferrietkernmateriaal, waardoor consistente prestaties en RoHS-conformiteit worden gegarandeerd.
  • Flexibele ontwerpopties:De serie biedt meerdere windingenverhoudingen en inductantiewaarden (bijv. GTX7045-121DRC met een verhouding van 1,5:1) voor verschillende toepassingenHalve brugtransformatortopologieën.
Specificaties (voorbeelden uit de GTX7045-serie)
Onderdeelnummer Draaiverhouding (Pri:Sec) Pri-inductie (uH) ±30% Lekkage-inductie (uH) ±20% DCR Max (Ω) Irms (mA)
GTX7045-750ARC 1:1 75 8.5 0,35 730
GTX7045-101ARC 1:1 100 9.5 0,40 680
GTX7045-121DRC 1,5:1 120 12.5 0,42 (Pri) 660
GTX7045-131BRC 2,5:1 130 15 0,44 (Pri) 660
GTX7045-141CRC 2,0:1 140 15 0,45 (Pri) 640
Inductie en lekinductie:Gemeten bij 100 kHz, 0,1 Vrms.
Isolatie:4000 VDC / 2800 Vrms gedurende 1 minuut.
Bedrijfstemperatuur:-40°C tot +125°C.
Toepassingen
  • EV/HEV-stroomconversie:Primair gebruik in ingebouwde laders (OBC) en tractie-omvormers.
  • Industriële voedingen:Hoogefficiënte, geïsoleerde DC-DC-converters in veeleisende omgevingen.
  • Telecom- en servervoeding:Het bieden van stabiele en betrouwbare energietransformatie in netwerkinfrastructuur.
  • Hernieuwbare energiesystemen:Gebruikt in omvormertrappen voor de omzetting van zonne- en windenergie.
label:

AEC-Q200-gecertificeerde hoogfrequentietransformator

4KVrms Isolatie Spanningsvermogen Transformer

Compacte SMD-voetafdrukisolatie-transformer
