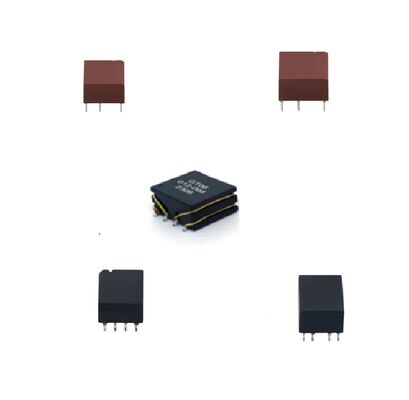

Name: AEC-Q200-gecertificeerde hoogfrequente stroomtransformer met 4KVrms isolatiespanning en compacte SMD-voetafdruk voor elektrische voertuigen en industrie 4.0
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: GT06KXXA0
Availability: InStock

Kenmerken Galerij Productomschrijving Ga Nu Praten.

Kenmerken

Specificaties

Markeren:

Compact SMD Voetafdruk Hoogfrequent Transformator

AEC-Q200 Hoogfrequent Transformator

Basis informatie

Plaats van herkomst: China

Merknaam: SHINHOM

Certificering: RoHS

Modelnummer: GT06KXXA0

Document: GT06KXXA0 _.pdf

Betalen & Verzenden Algemene voorwaarden

Levertijd: 2 ~ 8weeks

Betalingscondities: L/C, T/T

Galerij

AEC-Q200-gecertificeerde hoogfrequente stroomtransformer met 4KVrms isolatiespanning en compacte SMD-voetafdruk voor elektrische voertuigen en industrie 4.0

Productomschrijving

Hoogspanningsisolatievermogentransformator voor elektrische voertuigen en industriële 4.0-systemen

Ontworpen voor de meest veeleisende automobiel- en industriële omgevingen,de GT06K-serie is een AEC-Q200-gecertificeerde hoogspanningsisolatie-transformator die onder extreme omstandigheden een betrouwbare prestatie garandeert, met inbegrip van een breed temperatuurbereik (-40 °C tot +125 °C), trillingen en zoutspray.het biedt een robuuste elektrische isolatie tot 4KVrms voor veiligheidscritische toepassingenDe compacte SMD-afdruk en het golfsoldeerbare ontwerp maken het een ideale keuze voor elektrische voertuigen van de volgende generatie en slimme productiesystemen die een hoge efficiëntie, hoge betrouwbaarheid,en Industrie 4.0 compatibiliteit.

Belangrijkste specificaties

Draait ratio-opties	Meerdere configuraties van 1:1 tot 8:3 (bijv. 1:1Eén:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9Eén:1.7)
Inductaantie (Pin 1-3)	538 μH of 680 μH (±35%) gemeten bij 100 kHz, 100 mVrms
Inductaantie van het lek	0.6 μH tot max. 2,0 μH (primary met secondary shorted)
Capaciteit (van primair tot secundair)	15pF tot maximaal 30pF
Gelijkstroomweerstand (primary 1-3)	750 mΩ tot maximaal 1500 mΩ
Gelijkstroomweerstand (secundair 6-4)	750 mΩ tot maximaal 1500 mΩ
Isolatie-spanning	4KVrms (550Vrms continue werking)
Creepage & clearance afstand	≥ 8 mm tussen primaire en secundaire wikkels
Bedrijfs- en opslagtemperatuur	-40°C tot +125°C
Certificering en naleving	AEC-Q200 gekwalificeerd, IEC62368-1 versterkte isolatie
MSL-classificatie	Niveau 1, levensduur van de vloer 0,5 jaar bij ≤ 30°C / 60% RH
Soldeerprofiel	Aanbevolen profiel voor golfsoldering, inclusief richtlijnen voor voorverhitting, ramp-up, piektemperatuur (250°C±3°C) en ramp-down

Toepassingen

Elektrische voertuigsystemen:On-board opladers (OBC), batterijbeheersystemen (BMS), elektrische aandrijvingseenheden en gelijkstroom- gelijkstroomomvormers

Infrastructuur voor het opladen van elektrische voertuigen:AC/DC-energie-modules in laadstations en wanddozen

Industriële automatisering en industrie 4.0:Motor aandrijvingen, servo controllers, PLC's en hoogprecisiebewegingsregelsystemen

Vernieuwbare energie:Inverters voor fotovoltaïsche installaties, energieopslagsystemen (ESS) en aan het net gekoppelde omvormers

Telecommunicatie en netwerken:Geïsoleerde voedingsmiddelen voor routers, switches en PoE-apparatuur

Medische en spoorwegelektronica:Veilig geïsoleerde stroomstadia waarbij hoge betrouwbaarheid en certificering verplicht zijn
