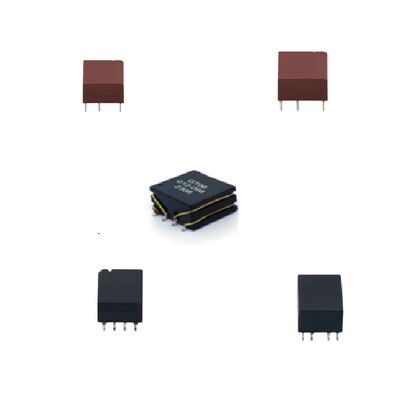

Robuuste SMD-vermogenstransformator met versterkte isolatie voor industriële schakelingen bij hoge temperaturen en compacte voetafdruk

5000
MOQ
Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

Compacte voetafdrukvermogenstransformator

,

SMD-krachttransformer

,

Versterkte isolatievermogentransformator
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: GT06LXXA0
Document: GT06LXXA0 _.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/C, T/T
Productomschrijving
Robuuste & versterkte SMD-krachttransformer voor industriële schakelingen met hoge temperatuur
De GT06LXXA0-serie is een krachttransformator met hoge prestaties, ontworpen voor veeleisende industriële en automotive toepassingen.ontworpen om betrouwbaar te werken in een uitgebreid temperatuurbereik van -40 °C tot +125 °C, is voorzien van versterkte isolatie in overeenstemming met IEC62368-1, die veiligheid en duurzaamheid in hoogspanningsomgevingen garandeert.Deze isolatie transformator levert uitstekende elektrische prestaties., met een lage lekkage-inductiviteit en een hoge isolatie van de verwikkelingen, waardoor het ideaal is voor gelijkstroomconverters, voedingsbronnen en geïsoleerde signaalinterfaces.
Belangrijkste specificaties
Parameter Specificatie
Draait ratio-opties Meerdere verhoudingen beschikbaar (1:1Eén:2, 8:3, 3:4, enz.) afhankelijk van het model
Inductaantie (Pin 1-3) 538 μH tot 680 μH (±35%) gemeten bij 100 kHz, 100 mVrms
Induktansie van het lek (1-3 met 4-6 kortsluiting) Zo laag als 0,6 μH tot maximaal 2,0 μH
Capaciteit (van primair tot secundair) ≤ 15pF tot maximaal 30pF
DCR (Primary 1-3) 750 mΩ tot maximaal 1500 mΩ
DCR (secondary 6-4) 750 mΩ tot maximaal 1300 mΩ
Isolatie-spanning 4KVrms (550Vrms continu)
Creepage & Clearance ≥ 8 mm tussen primair en secundair
Werktemperatuur -40°C tot +125°C
Bergingstemperatuur -40°C tot +125°C
Profiel van de golfsoldering Voldoet aan de richtlijnen voor voorverhitting, ramp-up, kritieke zone en piektemperatuur
MSL-classificatie Niveau 1, levensduur van de vloer 0,5 jaar bij ≤ 30°C/60% RH
Primaire toepassingen
Industriële voedingsmiddelen: geïsoleerde DC-DC-modules, switch-mode-energieomvormers
Automobilische elektronica: aangebrachte opladers, batterijbeheersystemen en aandrijfsystemen voor voertuigen
Telecommunicatie en netwerken: geïsoleerde signaalinterfaces, PoE-transformatoren
Hernieuwbare energiesystemen: zonne-omvormers, energieopslagconverters waarvoor versterkte isolatie vereist is
Medische en veiligheidskritische apparatuur: stroomstadia waar hoge isolatie en betrouwbaarheid verplicht zijn
Consumenten- en IoT-stroomadapters: compacte, hoge-temperatuur AC-DC- en DC-DC-ontwerpen
label:

AEC-Q200-gecertificeerde hoogfrequentietransformator

4KVrms Isolatie Spanningsvermogen Transformer

Compacte SMD-voetafdrukisolatie-transformer
