Thuis /Producten/huidige betekenistransformator/Ferrite kern stroomtransformator Werkfrequentie 2kHz tot 500kHz Nominale ingangsstroom 25A tot 50A 3500VDC Hi Pot getest voor PCB beveiligingscircuits

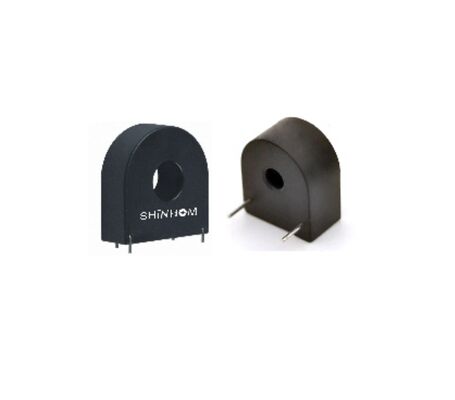

Ferrite kern stroomtransformator Werkfrequentie 2kHz tot 500kHz Nominale ingangsstroom 25A tot 50A 3500VDC Hi Pot getest voor PCB beveiligingscircuits

1000
MOQ
Ferrite Core Current Transformer Operating Frequency 2kHz to 500kHz Rated Input Current 25A to 50A 3500VDC Hi Pot Tested for PCB Protection Circuits
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Bedrijfsfrequentie:: 2 kHz – 500 kHz
Isolatie:: Ontwerp met hoge isolatie, Hi-Pot getest op 3500 VDC
Opslagtemperatuur:: -30°C tot +80°C
Kernmateriaal:: Ferriet -kern
Montagetype:: Doorgaand gat, PCB-montage
Nominale ingangsstroom:: 25A tot 50A
Nominaal vermogenstroom:: 25mA tot 500mA
Ontwerp aanpassen:: OEM / ODM beschikbaar, draaiverhouding en uitgangsstroom aanpasbaar
Markeren:

PCB beveiligingscircuits stroomtransformator

,

2kHz tot 500kHz stroomtransformator

,

25A tot 50A stroomtransformator
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: ACST010F/FH
Document: ACST010F-FH series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/C, T/T
Productomschrijving
Hoge betrouwbaarheid doorlopende hoogfrequente stroomtransformator voor PCB-beveiligingscircuits
De ACST010F/FH-serie levert hoge prestatiesHoogfrequente stroomtransformatorontworpen voor nauwkeurige pulsstroomdetectie en circuitbeveiliging bij schakelende voedingstoepassingen. Dit heeft een compacte structuur met doorlopende gatenDoorlopende stroomtransformatoris geoptimaliseerd voor directe PCB-montage, waardoor stabiele elektrische prestaties en eenvoudige integratie in hoogfrequente elektronische systemen worden gegarandeerd.
De ACST010F/FH-serie is ontworpen met een ferrietkern en een vlamvertragende PBT-behuizing en levert betrouwbare signaalconversie over een breed frequentiebereik van 2 kHz tot 500 kHz. De robuuste isolatiestructuur en de hoge diëlektrische sterkte maken het betrouwbaarOp PCB gemonteerde stroomtransformatorvoor veeleisende industriële omgevingen.

Belangrijkste kenmerken
  • Hoogfrequente stroomtransformator geoptimaliseerd voor pulsstroomdetectie
  • Through-hole ontwerp voor directe PCB-montage en veilige installatie
  • De ferrietkernconstructie zorgt voor stabiele prestaties bij hoge frequenties
  • Opties voor brede windingen om verschillende stroomdetectievereisten te ondersteunen
  • Hoge diëlektrische sterkte met Hi-Pot-classificatie tot 3500 VDC
  • Vlamvertragende PBT-behuizing met epoxyharsinkapseling voor verbeterde betrouwbaarheid

Elektrische kenmerken
(Modelafhankelijk)
Draaiverhouding 1:50 tot 1:2000
Nominale ingangsstroom 25A tot 50A
Nominale uitgangsstroom 25mA tot 500mA
Hi-Pot (Vdc) 3500VDC
Werkfrequentiebereik 2 kHz - 500 kHz

Omgevingsspecificaties
Bedrijfstemperatuur -20°C tot +70°C
Opslagtemperatuur -30°C tot +80°C

Toepassingen
  • Schakelende voedingscircuitbeveiliging
  • Hoogfrequente pulsstroomdetectie
  • Op PCB's gebaseerde stroomregelsystemen
  • Industriële vermogenselektronica
  • Ingebouwde stroombewakingsmodules

Waarom kiezen voor de ACST010F/FH-serie?
De ACST010F/FH-serie combineert een compacte structuur, een brede frequentierespons en een hoge isolatiebetrouwbaarheid, waardoor het een idealeHuidige transformatoroplossing voor moderne hoogfrequente elektronische ontwerpen. De PCB-montageconfiguratie met doorlopende gaten zorgt voor stabiliteit op de lange termijn, terwijl opties voor meerdere windingen flexibiliteit bieden voor diverse stroomdetectietoepassingen.
label:

ct current transformer

high frequency current transformer

rogowski coil current transformer
