Thuis /Producten/huidige betekenistransformator/Hoge-nauwkeurigheid 15A primaire stroom 60 mH secundaire inductantie stroom sensor transformator voor 50 kHz tot 500 kHz PCB Power Monitoring

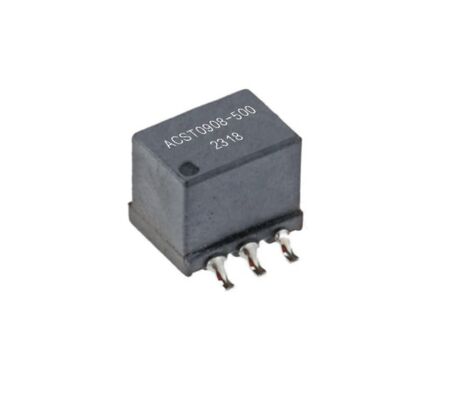

Hoge-nauwkeurigheid 15A primaire stroom 60 mH secundaire inductantie stroom sensor transformator voor 50 kHz tot 500 kHz PCB Power Monitoring

5000
MOQ
High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

15A Primaire Stroom Stroommeettransformator

,

60 mH Secundaire Inductie AC Stroomsensor

,

50 kHz tot 500 kHz PCB-montage Stroomtransformator
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: ACST0908
Document: ACST0908 Series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/C, T/T
Productomschrijving
High-precision Compact Current Sensor Transformer voor PCB Power Monitoring
De...ACST0908 reeksis een high-performance familie vanTransformatoren voor de stroomwaarnemingDeze modellen zijn ontworpen voor nauwkeurige wisselstroombewaking in moderne krachtelektronica.Toepassingen voor PCB-montage, deze compacte transformatoren bieden stabiele draaikansen, lage DCR en een sterke isolatieprestatie, waardoor ze ideaal zijn voor schakelmodus stroomvoorzieningen, motorbesturingscircuits, verlichtingssystemen,en industriële automatiseringsapparatuur.
met een primaire stroomcapaciteit van15A, en secundaire inductance tot60 mH, de ACST0908 serie zorgt voor betrouwbare werking over een breed frequentiebereik van50 kHz tot 500 kHzElk model heeft een geoptimaliseerde constructie om een consistente uitvoernauwkeurigheid en uitstekende thermische stabiliteit onder verschillende belastingomstandigheden te garanderen.
Als onderdeel van de geavanceerdeAC-stroomsensorenDe ACST0908-serie wordt gebruikt in stroombewakings- en feedbacklussen en helpt ingenieurs bij het bereiken van verbeterde efficiëntie, veiligheid en controle in bedrijfskritische wisselstroomsystemen.
Belangrijkste kenmerken
  • RoHS-conforme bouw
    Zorgt voor milieuvriendelijke materialen die geschikt zijn voor moderne elektronische assemblage.
  • Precieze omdraaiverhoudingsopties
    Verkrijgbaar in1:50,1:100, en1:200configuraties voor flexibel systeemontwerp.
  • Hoogfrequente werking
    Ideaal voor toepassingen van50 kHz tot 500 kHz, ondersteunt efficiënte SMPS en motor aandrijving feedback.
  • Compact pakket met PCB-montage
    Kleine voetafdruk ontwerp compatibel met geautomatiseerd reflow solderen.
  • Sterke elektrische isolatie
    Stopt.1.2 kVisolatiespanning tussen primaire en secundaire wikkels.
  • Lage primaire weerstand
    Alleen...7 mΩ, waardoor vermogensafbrekingen in hoogstroompaden tot een minimum worden beperkt.
  • Betrouwbaar bij extreme temperaturen
    Operationeel openluchtbereik:-40°C tot +150°C
    Bewaarplaats:-40°C tot +125°C
Elektrische kenmerken @ 25 °C
Deelnummer Draait verhouding Sec. Inductaantie (mH) Min (10 kHz, 0,1 V) DCR max (primary / secondary) Isolatiespanning (kV) Beëindigende weerstand voor 1 Vout / 1 A in (Ω)
ACST0908-500 1:50 3.8 70,0 mΩ / 0,5 Ω 1.2 kV 50 Ω
ACST0908-101 1:100 14.8 7.0 mΩ / 3.2 Ω 1.2 kV 100 Ω
ACST0908-201 1:200 60.0 7.0 mΩ / 6,6 Ω 1.2 kV 200 Ω
Fysieke kenmerken en wikkelingsinformatie
  • Afmetingen:10.8 × 9,0 × 8,2 mm
  • Pin Pitch:2.54 mm
  • Oppervlakte-montage-compatibel pakket
  • Aanbevolen terrein:6.38 mm × 11,8 mm indeling
  • Primary Pins:1-2-5-6
  • Secundaire pinnen:3-4
Toepassingen
  • Vliegtuigen en ruimtevaartapparatuur
    Precieze monitoring voor AC-systemen van kritieke belang.
  • Onderzeese en maritieme toestellen
    Stabiele stroomdetectie onder moeilijke omgevingsomstandigheden.
  • Stelsels voor de besturing van elektriciteitscentrales
  • Vervoermiddelen
    Treinen, schepen, motoren.
  • LED/CCFL-verlichtingsapparatuur
    Meting van feedback in hoogfrequente stuurcircuits.
  • Motorbesturing en industriële automatisering
  • Dataverwerkingsapparatuur
    Server stroomvoorzieningen, hoogwaardige DC/AC-omvormers.
  • Systemen voor rampenpreventie en veiligheidsbewaking
