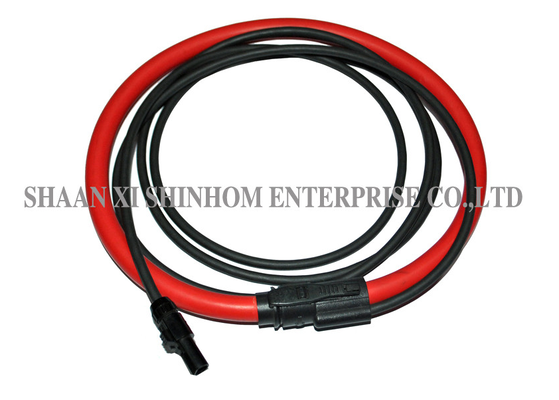

Hoge nauwkeurigheid Rogowski spoel nauwkeurigheid < 1% voor stroommeting en gedistribueerde meetsystemen

Dit.flexibele Rogowski spoelstroomsensorHet is ontworpen voor toepassingen op het gebied van hoogstroombewaking en vermogenmeting.geavanceerde luchtkern spoel technologieen eenflexibele opschakelstructuur, aangepast aan primaire geleiders van verschillende afmetingen.Het producthoge gevoeligheid,hoge precisie, enuitstekende lineariteitHet kan op lange termijn stabiel werken in moeilijke werkomgevingen (temperatuur, vochtigheid, EMI).Het wordt veel gebruikt instroommeting,conditiemonitoring,verdeelde meting,relaisbescherming, enmonitoren van hoogspanningsstroomHet is een ideale keuze voor de meting van hoge stroom en de analyse van de kwaliteit van de stroom.

Kenmerken

• In staat om een scala aan primaire geleidergroottes aan te passen.
• Kenmerkend door hoge gevoeligheid, nauwkeurigheid, lineariteit, minimale faseverschuiving.
• Geschikt voor moeilijke werkomgevingen (temperatuur, vochtigheid, EMI).
• Stroombereik: 100A tot 100kA
• Genauigheid: < 1%
• Faseverschuiving: < 1 graden bij 50/60Hz (< 0,5 graden typisch) /li>
• Lineariteit: ±0,2% van 10% tot 100% van de nominale primaire stroom
• Gevoeligheid voor de positie van de primaire geleider: maximaal ± 2%
• Invloed van het externe veld: maximaal ± 1,5%
• Spiraal Werkspanning: 1000VRMS of 1000VDC
• Coil Dielectric Surge Resist: 5kVRMS gedurende 1 minuut
• Werktemperatuur: -20oC tot +60oC
• Leads: afgeschermde kabel, of naar behoefte van de klant

Toepassingen

• Vermogenmeters
• Toezicht op de toestand
• Verspreide meetsystemen
• elektrische ovens
• Relaisbescherming
• Monitoring van de aardingstroom
• Hoogspanningsstroombewaking

Specificatie

Hier zijn verschillende specificaties waar u uit kunt kiezen.

Veelgestelde vragen

V: Wat is de nauwkeurigheid en lineariteit van de Rogowski spoel?

A:Deze Rogowski spoel biedt nauwkeurigheid van< 1%en lineariteit van± 0,2%(binnen 10%-100% van het nominale stroombereik), waardoor een zeer nauwkeurige stroommeting over het volledige bereik wordt gewaarborgd en geschikt is voor energiemeting en precisiebewaking.

V: Wat is de faseverschuiving van dit product?

A:Bij lijnfrequentie 50/60Hz is de faseverschuiving< 1°Een lage faseverschuiving zorgt voor een nauwkeurige vermogensaard, geschikt voor de kwaliteitsanalyse en de vermogensaardmeting.

V: Is dit product gevoelig voor de positie van de geleider en externe magnetische velden?

A:De gevoeligheid van de positie van de geleider is± 2% Max, en de invloed van het externe magnetisch veld is±1,5% Max.Dit geeft aan dat de Rogowski-spoel een goede weerstand heeft tegen veranderingen in de positie van de geleider en externe magnetische veldinterferenties, waardoor een stabiele en betrouwbare meting wordt gewaarborgd.
