Thuis /Producten/huidige betekenistransformator/SMD Hoogfrequent Stroomtransformator CT02 Serie Tot 18A Kleinste Voetafdruk voor AC-DC en DC-DC Converters

SMD Hoogfrequent Stroomtransformator CT02 Serie Tot 18A Kleinste Voetafdruk voor AC-DC en DC-DC Converters

Onderhandeling
MOQ
Bespreekbaar
Prijs
SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Bochten: 1:50,1:100,1:150,1:200,1:250
Huidig ​​bereik: Tot 18A
Frequentiekarakteristieken: CPU-koeler
Installatie: SMD
Maat: 6,4*6,0*4,6mm
Aangepast: Aangepast
Markeren:

SMD stroomtransformator CT02 serie

,

hoogfrequente stroomtransformator tot 18A

,

stroomsensor transformator voor AC-DC converters
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS/ISO/UL/CE/IATF16949/CNAS
Modelnummer: CT02-serie
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving
CT02-serie Hoogfrequente stroomtransformatoren met een stroom tot 18A

DeCT02-serieSMD-hoge-frequentie-stroomtransformatoren hebben een minimaal pakketontwerp. De nominale stroom is tot 18A. Het frequentiebereik is 1kHz tot 1MHz. Er zijn vijf standaard draaiverhoudingsopties beschikbaar:50, 1:100, 1:150, 1:200, en 1:300, geschikt voor verschillende eisen aan detectie nauwkeurigheid. Voltage test weerstaan: 1500VAC, het waarborgen van een veilige hoge spanning tot lage spanning isolatie. Voldoet aan UL94V-0 vlamvertrager normen.Elektrische specificaties zijn gebaseerd op testen bij omgevingstemperatuur van 25°CDe nominale stroom wordt gedefinieerd als de stroomwaarde bij welke de primaire stroom plus de secundaire gereflecteerde stroom (rotatieverhoudingshunt) een temperatuurstijging van 40°C veroorzaakt.Het wordt veel gebruikt in AC-DC/DC-DC-omvormers, POL-converters voor het laadpunt, hoogfrequente stroomregelkranen en toepassingen voor het testen van pulsstroom.

GEMEENSTELEN:
  • De kleinste voetafdruk
  • Hi-Pot getest bij 1500VAC
  • Werkfrequentiebereik: 1kHz tot 1MHz
  • Stroombereik: maximaal 18A
  • Draaiverhouding: 1:50. 1:100. 1:150, 1:200 en 1:300
Toepassingen:
  • AC/DC-omvormers
  • DC/DC-omvormers
  • POL-omvormers
  • Hoogfrequente stroomregelkring en pulsstroomonderzoek
Technische informatie:
  • Getest bij 10 kHz, 0,1 Vrms.
  • Elektrische specificaties bij 25°C
  • Werkbereik: -40 °C tot +130 °C. Dit is een combinatie van omgeving plus temperatuurstijging.
  • Voldoet aan UL 94V-0.
  • Gelijkstroom door de primaire, plus draaiband gedeelde gelijkstroom door de secundaire wikkeling, om een temperatuurverhoging van 40 °C bij 25 °C omgeving te veroorzaken.
  • Alle producten zijn RoHS-conform

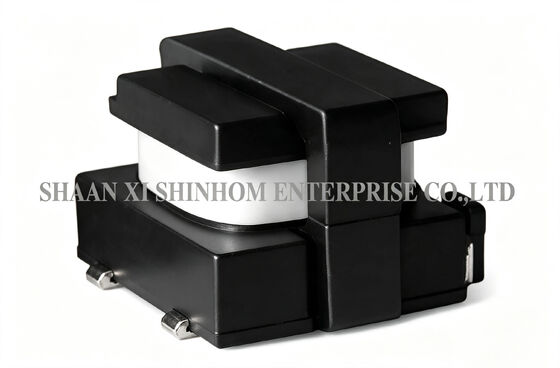

SMD Hoogfrequent Stroomtransformator CT02 Serie Tot 18A Kleinste Voetafdruk voor AC-DC en DC-DC Converters

Opmerkingen: de productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Wat zijn de voordelen van de minimale verpakkingsgrootte van de CT02-serie?

A:De minimale verpakkingsontwerp maakt deCT02-seriemet name geschikt voor compacte energieontwerpen met beperkte ruimte, zoals POL-omvormers, draagbare apparaat-energie-modules en PCB-layouts met een hoge dichtheid.Het maakt nauwkeurige stroom sensing en feedback controle in beperkte ruimte.

V: Hoe wordt de nominale stroom van 18A gedefinieerd?

A:De nominale stroom wordt gedefinieerd als de stroomwaarde waarbij de primaire stroom plus de secundaire gereflecteerde stroom (omdraaiverhoudingshunt) samen een40°Ctemperatuurverhoging, getest bij25°COmgevingstemperatuur: bij werkelijke toepassingen moet de totale stroom niet hoger zijn dan de nominale waarde en moet de onderdeeltemperatuur (omgevingstemperatuur + temperatuurverhoging) niet hoger zijn dan de nominale waarde130°C.
