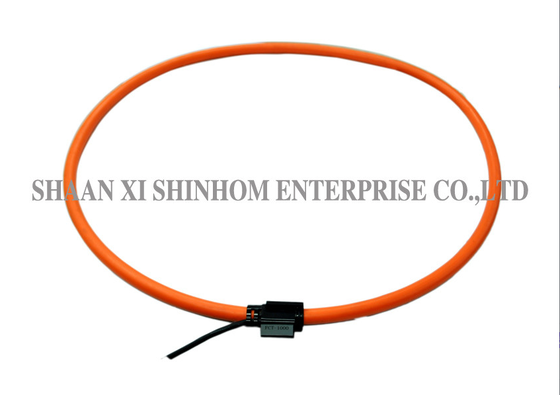

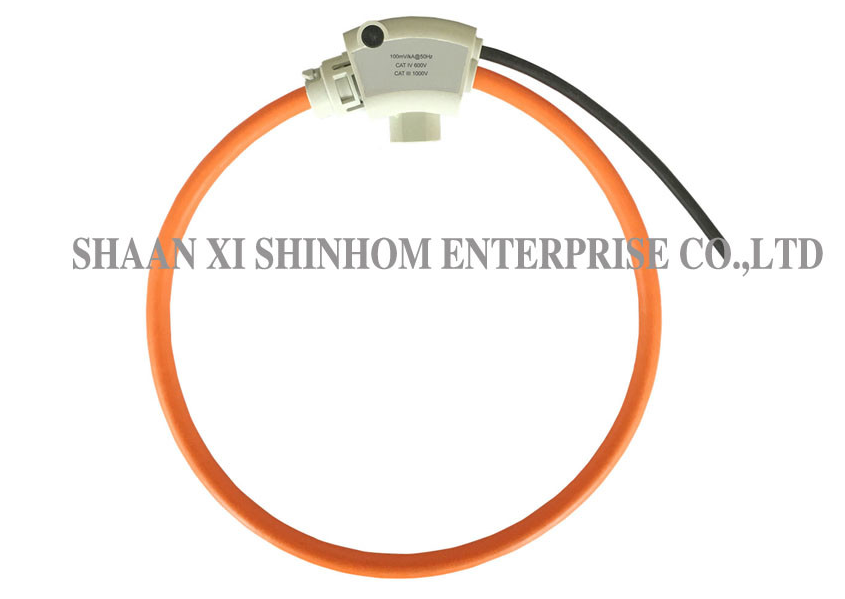

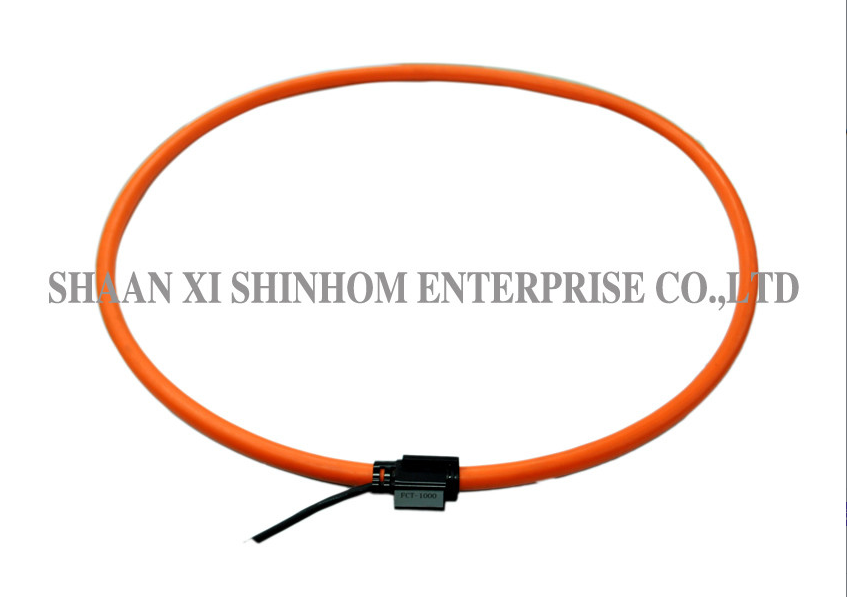

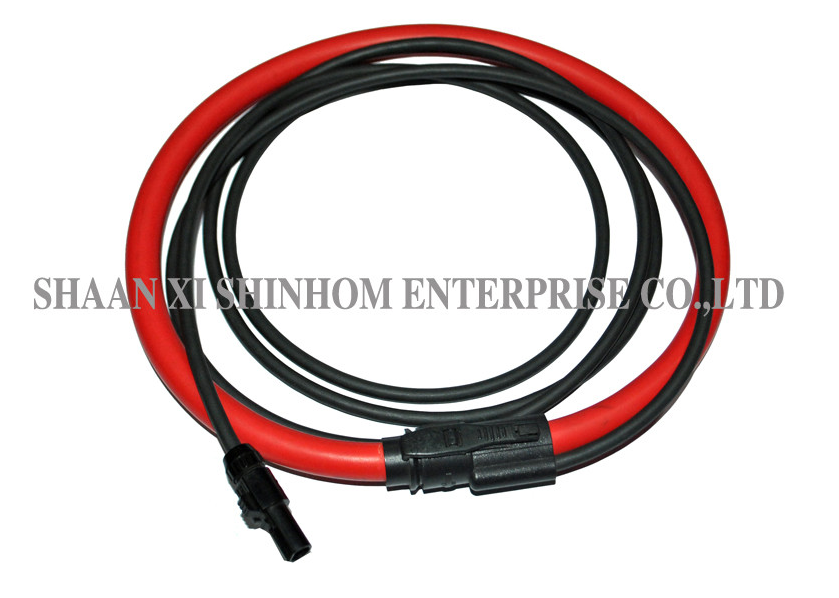

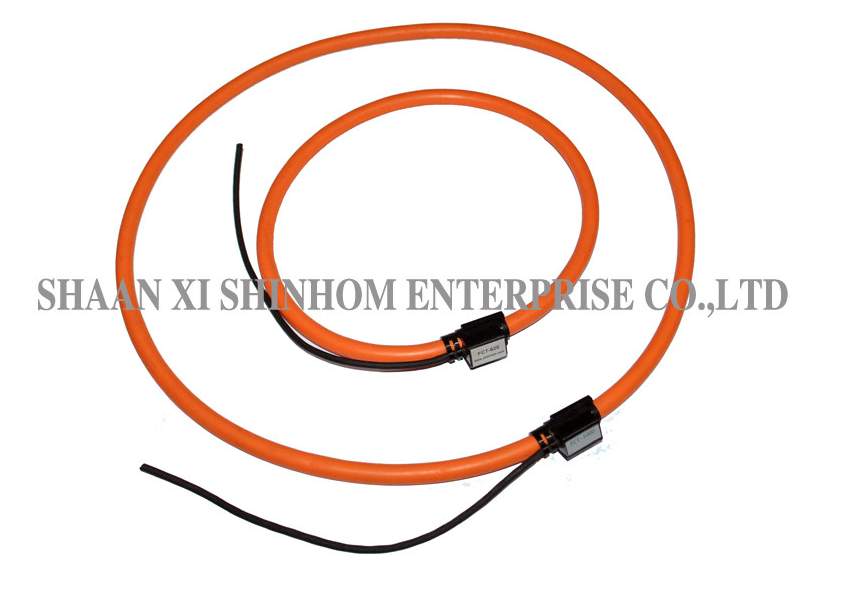

Flexibele Rogowski-spoelstroomtransformator voor bewaking van hoge stromen

Deze flexibele Rogowski-spoel stroomtransformator is een AC-stroomsensor ontworpen voor permanente installatie. Het combineert een dunne, flexibele, snap-on Rogowski-meetspoel met een signaalconditioner, wat nauwkeurige echte RMS-stroommeting biedt. Het product biedt een hoge lineariteit en een breed dynamisch bereik. Het flexibele split-core ontwerp maakt snelle installatie mogelijk zonder onderbreking van het circuit en past zich aan grote of onregelmatig gevormde geleiders aan. Er is geen gevaar voor een open secundaire kring, en het heeft een sterke anti-overbelastingscapaciteit. Niet-invasieve meting trekt geen stroom uit het hoofdcircuit. De sensor biedt een uitstekende meetconsistentie, ongeacht de positie van de geleider binnen de spoel, met een superieure afwijzing van externe stroominterferentie. Het wordt veel gebruikt in hoogstroombewaking, vermogenskwaliteitsbewaking, harmonische analyse, vermogensbewaking en relaisbeveiliging.

Kenmerken

• Hoge lineariteit van 1A tot 100kA
• Breed dynamisch bereik
• Zeer nuttig bij grote of onhandig gevormde geleiders of op plaatsen met beperkte toegang
• Geen gevaar bij open secundaire kring
• Niet beschadigd door grote overbelastingen
• Niet-intrusief, geen stroomafname van het hoofdcircuit
• Meetuniformiteit op elke positie van de geleider binnen de spoel
• Uitstekende mate van afwijzing van de externe stroomgeleider

Toepassingen

• Meetapparatuur, laboratoriuminstrumentatie
• Stroombewakings- en regelsystemen
• DC-rimpelmeting
• Harmonische en transiënte bewaking
• Energimeter, vermogensanalysator sensor

Specificatie

Afmetingen

Hier zijn diverse specificaties waaruit u kunt kiezen.

FAQ

V: Wat is het verschil tussen een Rogowski-spoel en een traditionele stroomtransformator (CT)?

A: Een Rogowski-spoel gebruikt een luchtkernstructuur zonder magnetische kern. Het heeft geen kernverzadigingsproblemen, wat zorgt voor extreem hoge lineariteit (van 1A tot 100kA) en een zeer breed dynamisch bereik. De Rogowski-spoel presenteert ook geen hoogspanningsgevaar wanneer de secundaire kring open is, met een sterke anti-overbelastingscapaciteit. Traditionele CT's hebben een ijzeren kern en lijden aan verzadigingsproblemen bij zowel lage als hoge stromen, met een beperkt dynamisch bereik. Secundaire open circuits kunnen gevaarlijke hoge spanningen produceren.

V: Wat zijn de voordelen van een flexibele Rogowski-spoel bij hoogstroommeting?

A: De flexibele Rogowski-spoel is lichtgewicht en buigzaam. Het kan rond grote of onregelmatig gevormde geleiders worden gewikkeld, waardoor het geschikt is voor installaties met beperkte ruimte. Vergeleken met traditionele stijve CT's biedt het flexibele ontwerp eenvoudigere installatie, vooral geschikt voor retrofitprojecten en toepassingen waarbij de stroom niet kan worden uitgeschakeld.
