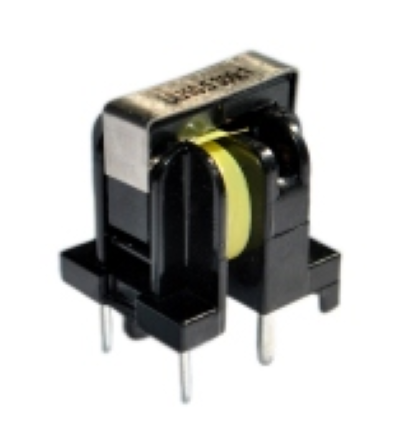

Beschermingsstroomtransformatoren ACST11-serie voor monitorings- en testsystemen

DeACST11-seriebescherming-grade huidige transformator keurt eenontwerp met gespleten spoel (verdeeld frame)., biedt uitstekende isolatieprestaties en adiëlektrische sterkte tot 3000 Vrms. Het is geschikt voor toepassingen zoals beveiligingsstroombewaking, testbeveiligingssystemen en elektrochemische monitoring.

Deze stroomtransformator voldoet aanUL-gecertificeerde klasse B-isolatiesysteemnormen, waardoor een veilige en betrouwbare werking in industriële omgevingen wordt gegarandeerd. De compacte structuur maakt eenvoudige integratie in apparatuur met beperkte ruimte mogelijk.

De ACST11-serie biedt opties voor meerdere windingen, variërend van100 tot 1500 beurten, met een secundair inductiebereik van40 mH tot 6800 mH, en een maximale primaire stroomsterkte van12 A tot 300 A, waardoor flexibele aanpassing aan verschillende stroomdetectie- en meetvereisten mogelijk is.

• UL-klasse B-isolatie– Hoge thermische duurzaamheid, betrouwbare prestaties

• Diëlektrische sterkte 3000Vrms– Uitstekende veiligheidsisolatie

• Gesplitst spoelontwerp– Verbeterde isolatie, superieure veiligheid

• Compact pakket– Bespaart PCB-ruimte

• Bereik draaiverhouding– 100T tot 1500T

• Secundaire inductie– 40 mH tot 6800 mH

• Maximale primaire stroom– 12A tot 300A

• Bescherming huidige monitoring– Overstroombeveiliging in energiesystemen

• Beveiligingssystemen testen– Testen van relaisbeveiligingsapparaten

• Elektrochemische monitoring– Stroomdetectie in elektrochemische processen

• Industriële besturingsapparatuur– Motorbeveiliging en conditiebewaking

• Voedingssystemen– Stroomdetectie van schakelende voeding

Vraag: Wat is de isolatiewaarde van de stroomtransformator uit de ACST11-serie?

A:De ACST11-serie voldoet aan het UL-gecertificeerde klasse B-isolatiesysteem (thermische classificatie 130°C) en biedt een diëlektrische sterkte tot 3000 Vrms, wat een hoge veiligheid en betrouwbaarheid garandeert in veeleisende toepassingen.

Vraag: Wat zijn de voordelen van het gesplitste spoelontwerp?

A:De gespleten spoelstructuur verbetert de scheiding van primaire naar secundaire isolatie, waardoor de weerstand tegen spanning wordt vergroot. Het vereenvoudigt ook het wikkelproces, wat de productiecomplexiteit en de totale productiekosten helpt verminderen.

Vraag: Hoe selecteer ik het juiste model voor de draaiverhouding?

A:De selectie moet gebaseerd zijn op de maximale primaire stroom van de toepassing. Als de maximale stroom bijvoorbeeld 200 A is, is het aan te raden om te kiezenACST11-201 (nominaal tot 270 A)om voldoende ontwerpmarge en betrouwbare werking te garanderen.
