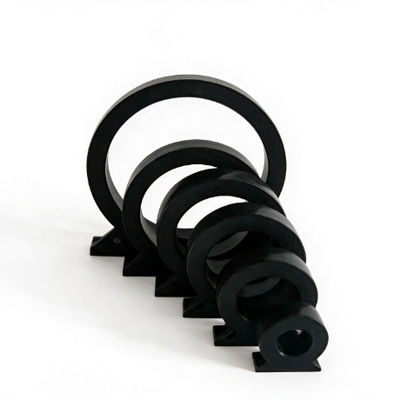

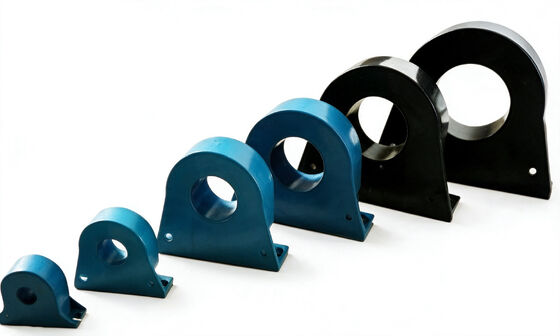

Miniatuur op schroeven gemonteerde stroomtransformator SCT-serie 0-5000A voor stroombewaking en -bescherming

DeMiniatuur transformator voor schroefstroom van de SCT-serieis ontworpen voor toepassingen op het gebied van energiebewaking en -bescherming.0-5000Amet een vermogen van0-500mA.Het product gebruikt eenschroefmontageHet interieur is groot, waardoor hoogstroomkabels of koperen busbars rechtstreeks door kunnen.Een interne precisieweerstand is parallel aan de secundaire wikkeling aangesloten, die een veilige lage-spanningsuitgang biedt. Dit bespaart installatietijd en kosten.≤ ± 0,1%Fasehoekfout:≤ ± 5 minutenDe behuizing is gemaakt van:ABS/UL94-V0Het interieur is epoxy gepot.PermalloyofnanocristallijnHet wordt veel gebruikt inelektriciteitsdistributiesystemen,motorbewaking,verlichtingscontrole,HVAC, enautomatiseringscontrolesystemen.

• Nominale invoer 0-5000A
• Meetbereik 5%In tot 120%In
• Nominaal vermogen 0-500 mA
• Verhoudingsfout: ≤ ± 0,1%
• Fasehoekfout: ≤ ± 5 minuten
• Frequentiebereik 50-400 Hz
• Dielectrische sterkte 2.5KV/1mA/1 minuut
• Isolatieweerstand ≥ 1000MΩ (DC500V)
• Housingsmateriaal: ABS/UL94-V0 vlamvertrager
• Kernmateriaal Permalloy of nanocristallijn

• Stroombewaking van het elektriciteitsdistributiesysteem
• Motorstroommeting en -bescherming
• Bewaking van het vermogen van het verlichtingssysteem
• Controle van de stroom van de luchtcompressor
• HVAC-systemen
• Relaisbeschermingsinrichtingen
• Vermogen- en energiebewakingsapparatuur
• Automatische besturingssystemen

V: Wat is de verhouding nauwkeurigheid van deze transformator?

A: DeSCT-seriebiedt verhouding nauwkeurigheid van≤ ± 0,1%en fasehoekfout van≤ ± 5 minutenDit is een hoge precisie klasse. Het is geschikt voor het monitoren van vermogen, energie meting, en relais bescherming toepassingen die een hoge meetnauwkeurigheid vereisen.

V: Wat is de structuur van de eenmalige doorvoer? Wat moet tijdens de installatie worden opgemerkt?

A: De doorvoerstructuur met één beurt betekent dat de gemeten kabel of koperbalk rechtstreeks door het middenvenster van de transformator gaat.Tijdens de installatieVoor een optimale meetnauwkeurigheid moet de gemeten geleider door het midden van het venster gaan.

V: Waarom is de secundaire uitgang een veilige lage spanning?

A: De secundaire wikkeling is parallel aangesloten op een interne precisieweerstand, die het stroomsignaal omzet in een laagspanningssignaaluitgang (≤ 0,5 VHet is ook niet nodig om externe bemonsteringsweerstanden te gebruiken, waardoor de installatietijd en de kosten worden bespaard.
