RF-chipresistor 2W-800W DC-18GHz voor basisstations en testapparatuur

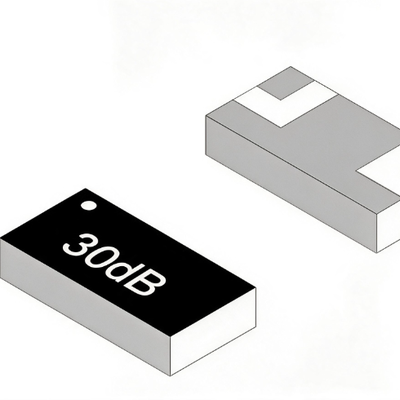

Deze serie vanRF-chipweerstanden, aansluitingen en verzwakkers zijn ontworpen voor hoogfrequente stroomcircuits. Het maakt gebruik van AlN (aluminiumnitride) of Al₂O₃ (aluminiumoxide) substraatmaterialen, wat een uitstekende warmteafvoer en thermische stabiliteit biedt. De standaardimpedantie is 50Ω. Het vermogensbereik loopt van 2W tot 800W. Het frequentiebereik is DC tot 18GHz. Er zijn meerdere pakkettypen beschikbaar, waaronder chip-, lood- en flensmontagestijlen. Deze passen zich aan verschillende vereisten voor de lay-out van RF-circuits aan. Ze worden veel gebruikt in communicatiebasisstations, test- en meetapparatuur, eindversterkers, isolatoren.

• Standaardimpedantie – 50Ω
• Weerstandstolerantie – ±3%, ±5%
• Vermogensbereik – 2W tot 800W
• Frequentiebereik – DC tot 18GHz
• Substraatmateriaal – AlN, Al₂O₃
• Temperatuurcoëfficiënt – ±150 ppm/°C
• Bedrijfstemperatuur – -55°C tot +175°C
• Elektrodemateriaal – nikkel + zilver

• Communicatiebasisstation eindversterkers
• RF-test- en meetapparatuur
• Satellietcommunicatieterminals
• RF-isolatoren en circulatoren
• Uitzendapparatuur voor televisie-uitzendingen
• Medische RF-apparatuur
• Luchtvaartsystemen

Vraag: Wat zijn de voordelen van AlN-substraat vergeleken met Al₂O₃?

A: AlN (aluminiumnitride) biedt een hogere thermische geleidbaarheid (ongeveer 170 W/mK), wat zorgt voor een betere warmteafvoer voor RF-toepassingen met hoog vermogen. Al₂O₃ (aluminiumoxide) is goedkoper en geschikt voor kleine tot middelgrote vermogenstoepassingen. Beide bieden goede isolatie en thermische stabiliteit. De keuze is afhankelijk van het vermogensniveau en het kostenbudget.

Vraag: Welke impact heeft VSWR op RF-systemen?

A: Hoe dichter de VSWR bij 1:1 ligt, hoe beter de impedantie-aanpassing, wat resulteert in minder signaalreflectie en een hogere efficiëntie van de vermogensoverdracht. Deze serie biedt een VSWR van slechts 1,20:1, waardoor uitstekende impedantie-aanpassing over een breed frequentiebereik wordt gegarandeerd en signaalreflectie en vermogensverlies worden verminderd.

Vraag: Hoe selecteer ik het vermogen voor afsluitingen?

A: Het vermogen van de aansluiting moet 1,5 tot 2 keer het werkelijke RF-vermogen zijn om een ​​betrouwbare werking op de lange termijn te garanderen. Er moet ook rekening worden gehouden met de omgevingstemperatuur en de omstandigheden voor warmteafvoer. Bij werking boven 70°C is reductie vereist volgens de vermogensreductiecurve. Deze serie omvat 2W tot 800W om aan verschillende stroomvereisten te voldoen.

Vraag: Welke pakkettypen worden ondersteund voor deze serie?

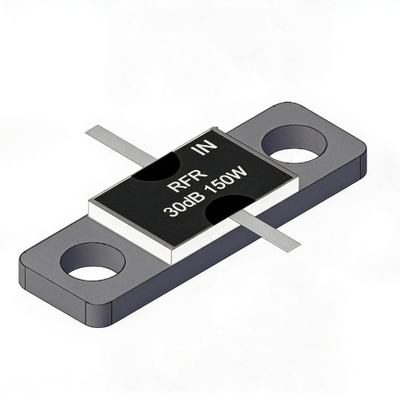

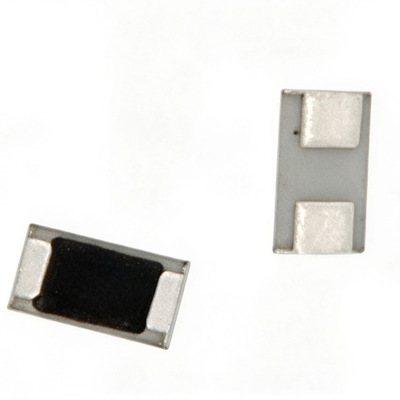

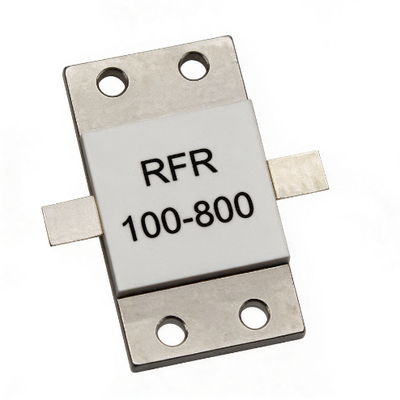

A: Er worden drie pakkettypen ondersteund: Chip (SMD), Leaded en Flensmontage. Het chiptype is geschikt voor geautomatiseerde SMT-productielijnen. Het gelode type is geschikt voor handmatig solderen en prototyping. Flensmontage zorgt voor de beste warmteafvoer en is geschikt voor toepassingen met hoog vermogen.
