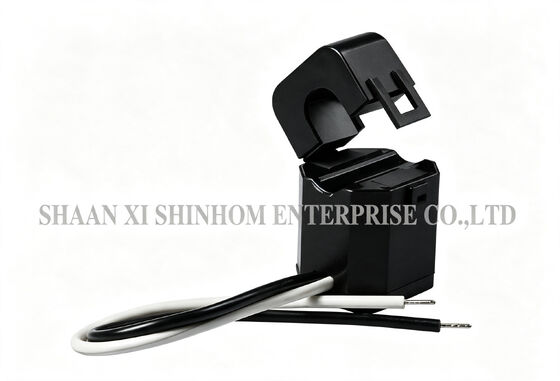

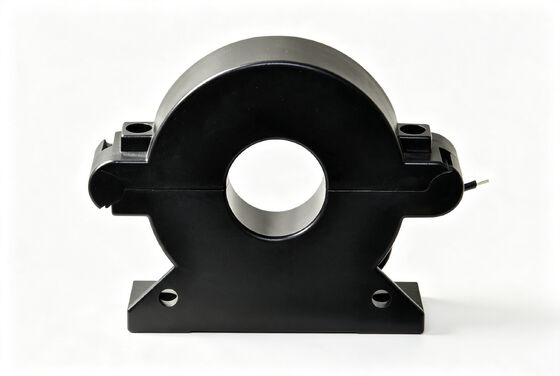

Split Core CT SCTK681A Serie 50-2000Hz Brede Frequentie voor Motor- en HVAC-bewaking

SCTK681A-serie 5A-630A RoHS Split Core Current Transformers

DeSCTK681A-serieeen split-core-stroomtransformer is ontworpen voor stroommeting en -bewaking in nieuwe of bestaande elektriciteitsdistributienetwerken.Het product heeft een split-core-structuur die een snelle installatie mogelijk maakt zonder kabels of busbars te ontkoppelen of te verwijderen.Dit vermindert aanzienlijk de installatiekosten en de installatietijd. De secundaire wikkeling heeft een ingebouwde precieze parallelle weerstand, die een veilige lage-spanningsuitgang van 0 biedt.333VAC of 0-500mA zonder externe bemonsteringsweerstanden.Verhoudingsfout: ≤±1,0%. Fasehoekfout: ≤±60 minuten. Dielectrische sterkte: 2,5KV/1mA/1 minuut. RoHS-conform.verlichting, luchtcompressoren, HVAC, automatiseringscontrolesystemen en monitoren van elektriciteitslijnen.

Kenmerken

• Testbereik: 5 tot 630 A wisselstroominvoer, 0 tot 0,333 V uitgang, 0 tot 500 mA
• Is speciaal ontworpen om de installatie ervan in nieuwe of reeds bestaande netwerken te vergemakkelijken.
• Zij kunnen worden geïnstalleerd zonder kabel- of busstaafcircuits te openen.
• Een interne precisieweerstand over de secundaire wikkeling van de CT zorgt voor een lage veilige uitgangsspanning.
• Het kan tijd en installatiekosten besparen.

Toepassingen

1. Relaisbeveiliging.
2. Stroom- en vermogenmeting voor elektromotoren, verlichting, luchtcompressor, verwarmings- en ventilatiesysteem, airconditioning-apparatuur en automatiserings- en besturingssysteem.
3. Stroommeting, -bewaking en -bescherming voor elektrische bedrading en -apparatuur.

Elektrische parameter

Mechanische parameter

Selectie van het type

Opmerkingen:De productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Moet de split-core-stroomtransformator tijdens de installatie worden uitgeschakeld of de kabel worden verwijderd?

A: Nee.SCTK681A-serieHet kan worden geïnstalleerd zonder kabels of busbars te ontkoppelen of te verwijderen.Deze eigenschap maakt het vooral geschikt voor retrofitprojecten en toepassingen waar de stroom niet kan worden uitgeschakeld, waardoor de installatiekosten en -tijd aanzienlijk worden verminderd.

V: Wat is de functie van de ingebouwde precisieweerstand?

A: De secundaire wikkeling heeft een ingebouwde precieze parallelle weerstand die het stroomsignaal rechtstreeks omzet in een veilige laagspanningsuitgang (0.333VAC) of standaardstroomsignaal (0-500mADit ontwerp vereenvoudigt de installatie, verbetert de veiligheid en bespaart onderdelenkosten en installatieruimte.

V: Aan welke toepassingen kan de verhoudingfout ≤ ± 1,0% voldoen?

A: De±1,0%de foutverhouding voldoet aan de nauwkeurigheidsvereisten van de meeste industriële toepassingen voor stroombewaking, apparatuurbescherming, energiebeheer en automatiseringscontrole.Voor hogere nauwkeurigheidsvereisten zoals energiemeting, raadpleeg ons voor modellen met hogere nauwkeurigheidsklassen.
