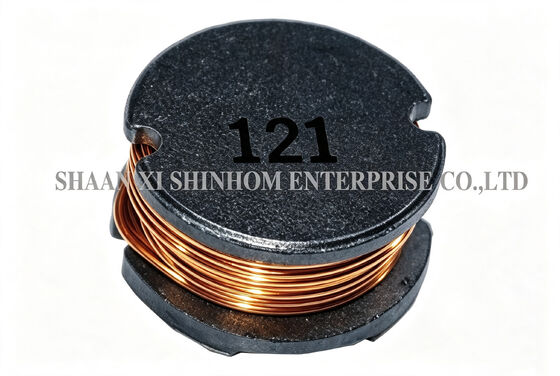

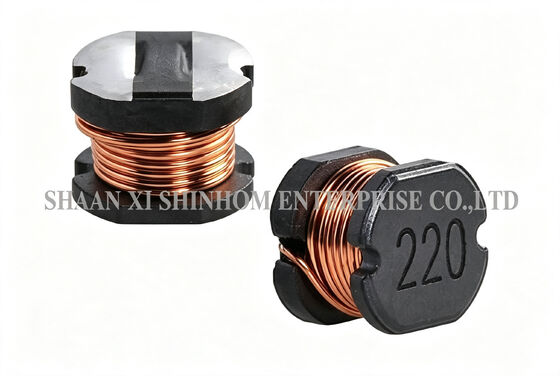

Brede Temp SMD-vermogensinductor SDR-serie voor PDA en Flash-geheugenprogrammeurs

Het SDR-serie ongepantste SMD-vermogensinductor met hoge stroomsterkte is voorzien van een ongepantste open structuur met kosteneffectiviteit als kerncompetentie. Het inductantiebereik omvat 1,0 µH tot 1200 µH. De nominale stroomsterkte is tot 4,5 A.

Het platte bovenzijde ontwerp is geschikt voor geautomatiseerde pick-and-place assemblage. Het is compatibel met dampfase-soldeerprocessen en infrarood reflow-soldeerprocessen, met een soldeertemperatuurbestendigheid van 260 °C/10 seconden.

Bedrijfstemperatuur: -40 °C tot +85 °C. Opslagtemperatuur: -40 °C tot +105 °C.

Het wordt veel gebruikt in PDA's, laptop DC-DC-converters, PDA-flashprogrammeurs, buck-boost-converters, en set-topboxen.

• Stroom tot 4,5 A
• Grote stroom
• Platte bovenzijde voor Pick & Place
• Lage kosten

• Ideaal voor Palm-Top en Laptop DC-DC-converters
• PDA's Flashgeheugen
• Step-up, Step-down Converters
• Top-box

• Bedrijfstemperatuur: -40 °C tot +85 °C
• Opslagtemperatuur: -40 °C tot +105 °C
• Soldeermethoden: Dampfase, Infrarood Reflow
• Bestandheid tegen soldeertemperatuur: 260 °C gedurende 10 seconden
• Oplosmiddelbestendigheid: Voldoet aan MIL-STD-202E

1. TESTFREQUENTIE (L) met HP4284A en HP4285A (equivalent acceptabel)
   • 0-8,2 µH (7,95 MHz) 10-82 µH (2,52 MHz) 100-1200 µH (1 KHz)
2. Tolerantie van inductie
   • SDR0302 1,0-470 µH ±20% (M)
   • SDR 0403 1,0-27 µH ±20% (M) 33-470 µH ±10% (K)
   • SDR0503 1,0-2,7 µH ±20% (M) 33-1000 µH ±10 (K)
   • SDR0504 1,0-27 µH ±20% (M) 33-47 µH ±15% (L) 56-1000 µH ±10% (K)
   • SDR0703 10-47 µH ±20% (M) 56-470 µH ±10% (K)
   • SDR 0705 10-470 µH ±20% (M)
   • SDR1004 10-47 µH ±20% (M) 56-560 µH ±10% (K)
   • SDR1005 10-39 µH ±20% (M) 47-820 µH ±10% (K)
   • SDR1008 10-82 µH ±20% (M) 100-1200 µH ±10% (K)
3. DCR: GW813 of QuadTech 1880 Milliohmmeter
4. IDC Max wordt met 10% verminderd ten opzichte van de beginwaarde

Opmerking: Productspecificaties kunnen worden aangepast.
