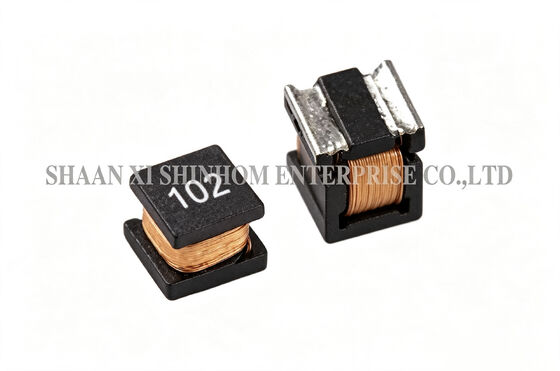

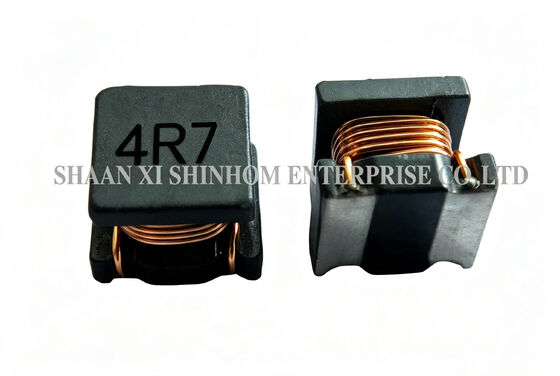

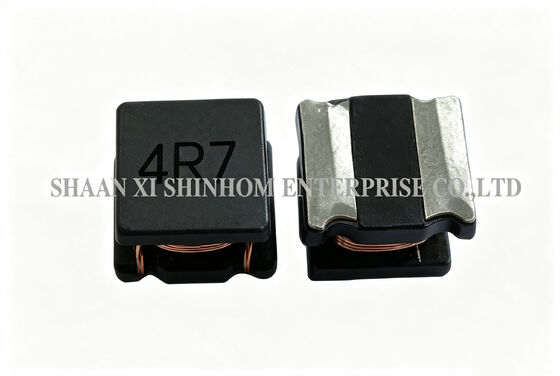

High Frequency Ferrite SMD Power Inductor LQH-serie voor draadloze communicatie- en netwerksystemen

De LQH serie hoogstroom ongepantserde SMD vermogensinductor maakt gebruik van een ferrietkern en een hoogfrequent ontwerp. Het biedt een lage DCR en een hoge nominale stroom, met een uitstekende Q-factor en zelfresonantiefrequentie (SRF) in hoogfrequente toepassingen. Het product biedt standaard inductantiewaarden uit de E12-serie en meerdere pakketgroottes om aan verschillende ontwerpeisen te voldoen. Uitstekende temperatuurstabiliteit zorgt voor stabiele elektrische prestaties over een breed temperatuurbereik. Bedrijfstemperatuur: -25°C tot +85°C. Opslagtemperatuur: -55°C tot +125°C. Soldeermethoden ondersteunen zowel golfsolderen als reflowsolderen. Het wordt veel gebruikt in modems, PDP/LCD TV-converters, mobiele draadloze apparaten, draadloze telefoons, autoradio's, GPS, draadloze communicatieapparatuur, netwerksystemen, xDSL-filters en computerperipherals.

• Ferrietkern
• Hoogfrequent Ontwerp
• Lagere DCR maakt Hoge Idc mogelijk
• Verkrijgbaar in E12-serie
• Uitstekende Q SRF-waarden
• Loodvrije versies
• RoHS-conform
• Uitstekende Thermische Stabiliteit

• Modems PDP. LCD TV's converter
• Mobiele Radio's DC/DC converter
• Draadloze Telefoons Autoradio's
• Global Positioning Systems
• Draadloze Communicatieapparatuur
• Netwerksysteem, xDSL Filter
• Computerproducten en Peripherals

• Inductantietest: HP4291A, HP16193A, HP4286A of equivalent
• RDC: QuadTech 1880 Milliohmmeter
• Q- HP4342A
• SRF- HP4191A
• Nominale stroom L-waardedaling 10% typ. bij IDC ten opzichte van de initiële waarde
• Temperatuurstijging 40°C Max Referentie omgevingstemperatuur
• Soldeerbaarheid: 75% van de terminalelektrode moet bedekt zijn
• Soldeermethoden: Golf, Reflow
• Bedrijfstemperatuur: -25°C tot +85°C
• Opslagtemperatuur: -55°C tot +125°C

Opmerking: Productspecificaties kunnen worden aangepast.
