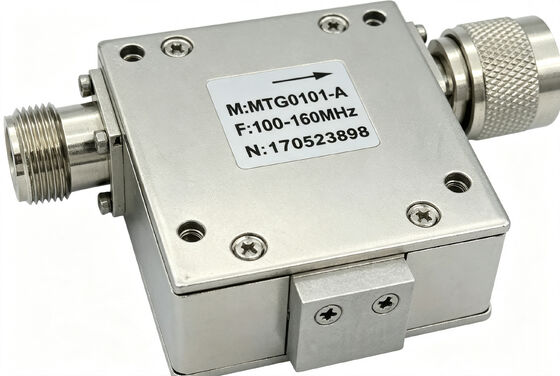

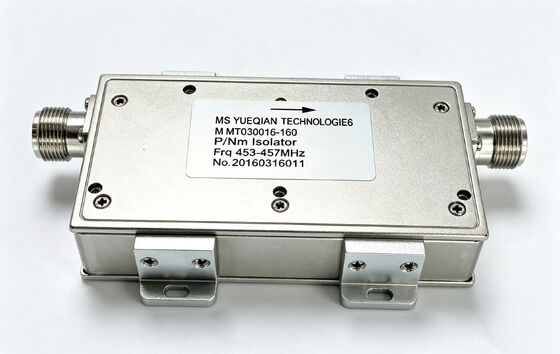

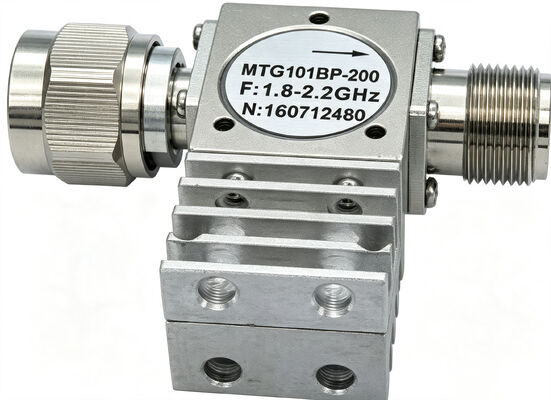

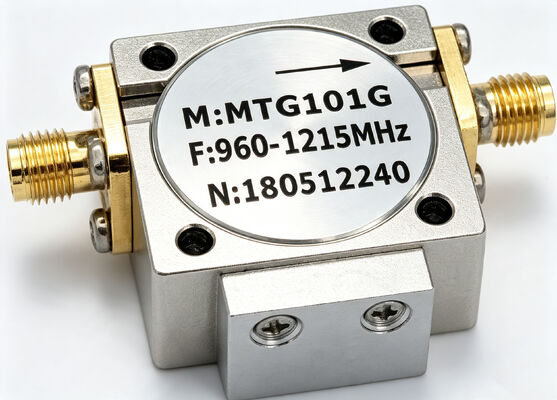

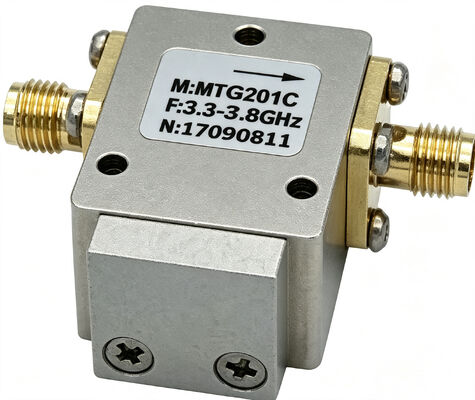

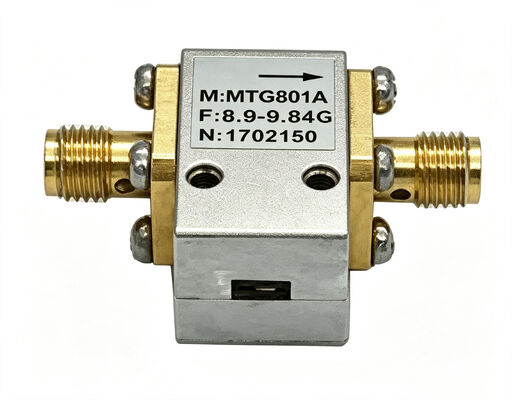

RF-isolatoren & Circulators Laag Invoegverlies Hoge Isolatie voor Draadloze Communicatie en Radarsystemen

RF-isolatoren en circulators bestrijkt een breed frequentiebereik van 0,1 GHz tot 40 GHz. Het maakt gebruik van ferrietmateriaal en microstrip / golfgeleider / coaxiale ontwerpstructuren. Het biedt een laag invoegverlies (zo laag als 0,2 dB), hoge isolatie (tot 23 dB) en uitstekende VSWR (zo laag als 1,15). De producten bieden een hoge belastbaarheid (gemiddeld vermogen tot 2000 W, piekvermogen tot 10000 W). Ze zijn compatibel met meerdere RF-connectorinterfaces, waaronder SMA, N, L29 en 2,92 mm. Ze worden veel gebruikt in draadloze communicatiebasisstations, radarsystemen, test- en meetapparatuur, satellietcommunicatie en 5G-communicatie.

Kenmerken

• Frequentiebereik – 0,1-40 GHz
• Invoegverlies – zo laag als 0,2 dB
• Isolatie – tot 23 dB
• VSWR – zo laag als 1,15
• Hoge belastbaarheid – tot 2000 W
• Meerdere connectoropties – SMA/N/L29/2,92 mm
• Breed bedrijfstemperatuurbereik – -55°C tot +85°C
• Meerdere structuurtypen – microstrip, golfgeleider, coaxiaal

Productspecificaties Selectietabel

Toepassingen

• Draadloze communicatiebasisstations
• Radarsystemen
• Test- en meetapparatuur
• Satellietcommunicatie
• 5G-communicatiesystemen
• Microgolfcomponenten
• RF front-end modules

Veelgestelde vragen

V: Wat is het verschil tussen een isolator en een circulator?

A: Een isolator is een apparaat met drie poorten, waarbij één poort is afgesloten met een aangepaste belasting. Het signaal kan slechts in één richting reizen. Het wordt gebruikt om de signaalbron te beschermen tegen schade door gereflecteerd vermogen. Een circulator is een apparaat met drie poorten waarbij het signaal sequentieel in een kloksgewijze of tegenkloksgewijze richting reist (1→2→3→1). Het kan worden gebruikt voor toepassingen zoals gedeelde zend-/ontvangstantennes. Beide apparaten werken op basis van de niet-reciproke eigenschappen van ferrietmateriaal.

V: Hoe selecteer ik het frequentiebereik voor isolatoren/circulators?

A: De selectie moet gebaseerd zijn op de operationele frequentie van het systeem. De productserie bestrijkt 0,1-40 GHz, verkrijgbaar in zowel smalbandige (bandbreedte 10-200 MHz) als breedbandige/volledige bandtypes. Smalbandige modellen bieden een lager invoegverlies en hogere isolatie. Breedbandige modellen bestrijken een breder frequentiebereik met flexibelere selectie. We raden aan om te selecteren op basis van de werkelijke operationele frequentieband en bandbreedtevereisten van uw systeem.

V: Wat is de impact van invoegverlies en isolatie op het systeem?

A: Invoegverlies verwijst naar het vermogensverlies wanneer een signaal door het apparaat gaat. Lager is beter (typische waarden 0,2-0,6 dB). Het heeft directe invloed op de systeemversterking en het energieverbruik. Isolatie verwijst naar de demping van omgekeerde signalen. Hoger is beter (typische waarden 18-23 dB). Het heeft directe invloed op het beschermingsniveau van de signaalbron en de effectiviteit van de zend-/ontvangstisolatie.

V: Hoeveel vermogen kunnen hoogvermogen isolatoren/circulators aan?
