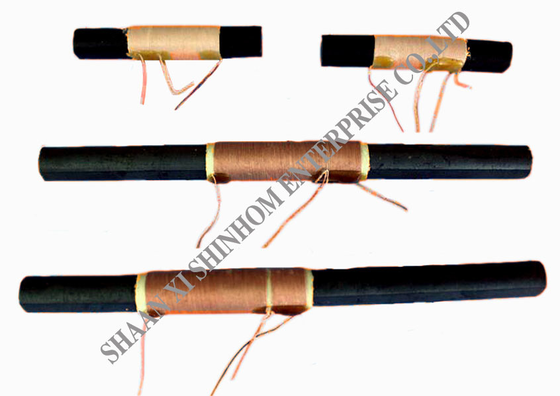

High Q RFID spoel voor toegangscontrolesysteem en draadloos opladen

RFID-antenne spoelen voor RFID-systeem en slimme IC-kaart applicatie

Dit.RFID-antenne spoelis ontworpen voor RFID-systemen en slimme IC-kaarttoepassingen. Inductantie is 734μH±2%, werkfrequentie is 125kHz, Q-factor is ≥120 en zelfresonante frequentie is ≥1.7MHz.Het product maakt gebruik van een honingraat meerlagig wikkelingsproces met Litz draad , met een hoge Q-factor en een breed inductantiebereik.met een vermogen van meer dan 10 W. Draaddiameter is verkrijgbaar van 0,04 mm tot 1,3 mm. Nominale stroom is tot 50A. Werktemperatuurbereik is -55°C tot +155°C. Het wordt veel gebruikt in RFID-toegangscontrolesystemen, slimme IC-kaarten,draadloos opladen, industriële sensoren en automobielelektronica.

GESCHIEDENIS

• De kleinste antennespoel
• Verschillende RFID-spoelstructuren voldoen aan de specificaties van de klant:
• Hoge Q-waarde en breed inductantiebereik
• met een gewicht van niet meer dan 50 kg
• Op maat van de klant
• Nominale stroom tot 50 A
• Werktemperatuur: -55 tot +155 °C
• Draaddiameter 0,04 mm tot 1,3 mm
• RFID-spoelen voor toegangscontrolesysteem RFID-antenne

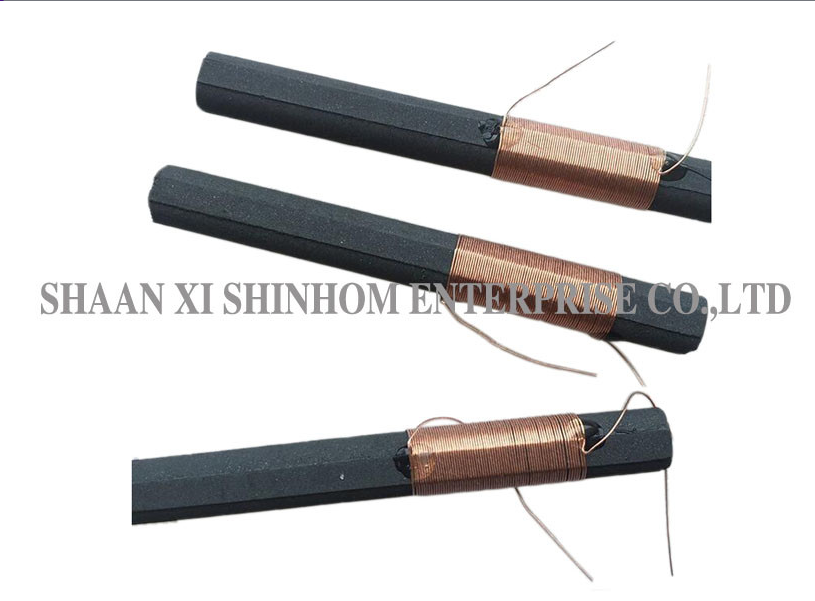

• RFID-cilinder spoelen
• RFID-spoelen voor slimme IC-kaarten
• met een vermogen van niet meer dan 50 W
• Op maat gemaakt is welkom.

Toepassingen

• RFID-toegangscontrolesystemen
• Slimme IC-kaarten
• draadloze oplaadontvangers
• Passieve toegangssystemen zonder sleutel voor automobiel
• Industriële activatetraceringstags
• NFC-nabijveldcommunicatieapparaten
• Medische IoT-sensoren
• Elektronische dieretiketten

Elektrische specificatie:

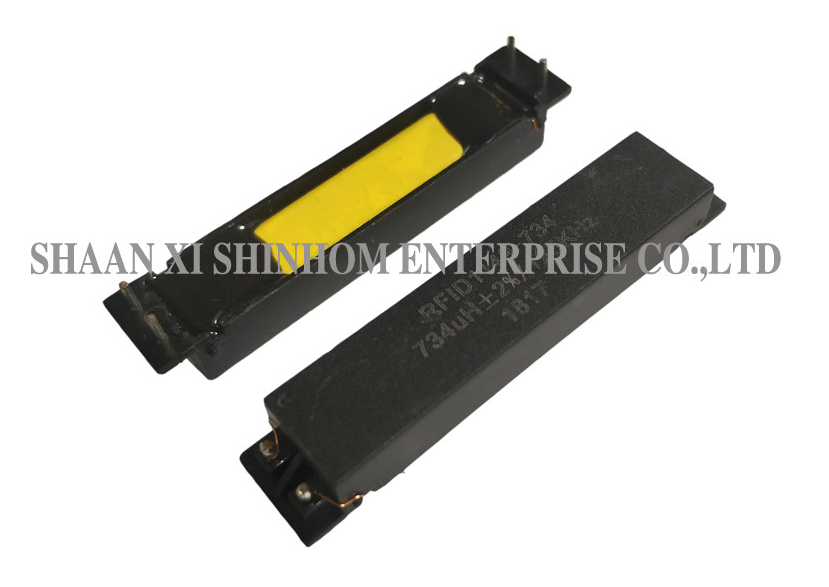

• L: 734uH±2% @125KHz,1V
• DCR: 2,8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1,7 MHz Min.
• Werktemperatuur: -40°C tot +125°C
• Bergingstemperatuur: -40°C tot +85°C

Voor meer RFID antennespoel, ga naar onze website of neem contact met ons op.

Veelgestelde vragen

V: Wat zijn de voordelen van honingraat wikkelen in vergelijking met gewone wikkelen?

A: De honingraat wikkeling maakt gebruik van meerlagige gestapelde wikkeling om de gedistribueerde capaciteit effectief te verminderen. Dit verhoogt de zelfresonante frequentie (SRF),waardoor de spoel een stabiele inductance en Q-factor kan behouden bij de werkfrequentieDe honingraatstructuur verbetert ook de mechanische sterkte en zorgt voor een betere trillingsweerstand.

V: Wat is de functie van Litzdraad?

A: Litz draad is gemaakt van meerdere geïsoleerde dunne koperen strengen die met elkaar zijn verwikkeld.verbetering van de Q-factor van de spoel en de gevoeligheid van de signaalontvangstHet is een belangrijke materiaalkeuze voor het verbeteren van de prestaties van de RFID-antenne.

V: Hoe lang is de levertijd en welke verpakkingsmethoden worden gebruikt?

A: De standaard doorlooptijd is 2-8 weken na de orderbevestiging, afhankelijk van de productspecificaties en de orderhoeveelheid.en het bevestigen van riemen om veilig internationaal vervoer te waarborgen.
