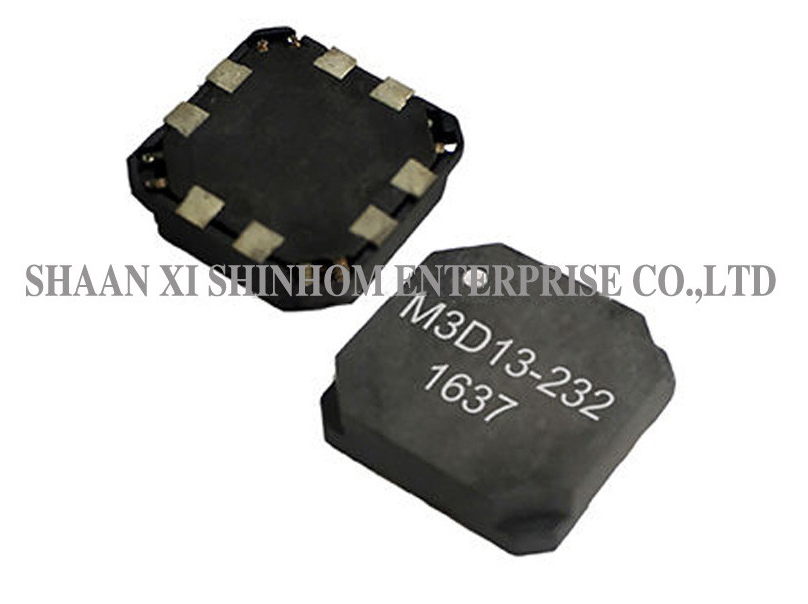

SMD 3D RFID-transponder-antenne spoel voor passieve keyless entry-systemen voor de automobielindustrie

DeSMD 3D RFID transponder antennespoelHet heeft een compacte afmeting van 13,0×13,0×3,1 mm. Het maakt gebruik van drie onafhankelijke spoelen gecombineerd langs de X-as, Y-as en Z-as om volledige ruimtelijke dekking te bereiken,een consistente signaalontvangst uit elke richting te garanderenDe meerlagige ferrietstructuur zorgt voor uitstekende elektrische prestaties.De geïntegreerde oplossing met drie spoelen en één enkel bestanddeel vermindert de assemblage kosten en verbetert de betrouwbaarheid van het circuitHet wordt veel gebruikt in passieve sleutellose toegangssystemen, sleutellose startsystemen, TPMS-wake-upfuncties, industriële logistieke controle, toegangscontrole en trackingapparaten.

• Afmetingen ∙ 13,0 × 13,0 × 3,1 mm
• Driedimensionele dekking: X-as / Y-as / Z-as / XY-as
• Hoge Q-factor
• Meerlagige structuur van ferriet
• Low-profile ontwerp
• Breed werktemperatuurbereik
• SMD-pakket
• Integratie van een enkelcomponent met drie spoelen

• Vervaardiging van auto's
• Passive keyless entry en keyless go systemen
• RTPMS met wake-upfuncties
• Industriële logistiek en controle
• Toegangscontrole
• Traceerapparaten

• Test Freq. 125 kHz / 1 V.
• Operatieve temp. : -40°C ~ +85°C
• Gevoeligheid (S0) gemeten met Helmholtz spoelen H=8,36 A/m@125 kHz.
• SRF: Zelfresonantiefrequentie van de spoel.
• Wx/Wy/Wz: wikkelspoel van de as X, Y en Z.
• f20/f125/f134.2 betekent resonantiefrequentie van 20 kHz, 125 kHz en 134,2 kHz.
• Test bij relatieve luchtvochtigheid van 85%
• Er kan ook een andere waarde van de inductance in de verschillende wikkeling as worden geleverd. Neem contact op met onze verkoper voor eventuele vragen.

Voor meer RFID antennespoel, ga naar onze website of neem contact met ons op.

V: Wat is het verschil tussen een 3D spoel en een standaard eenasspel?

A: Een 3D spoel integreert drie onafhankelijke spoelen langs de X-, Y- en Z-assen in één enkel onderdeel, waardoor een volledige ruimtelijke dekking wordt bereikt.Ongeacht de richting waaruit de transponder de antenne nadertDit is vooral geschikt voor toepassingen met onzekere oriëntatie, zoals passieve sleutellose toegangssystemen voor auto's.

V: Wat zijn de voordelen van de integratie van drie spoelen met één enkel onderdeel?

A: In vergelijking met het gebruik van drie afzonderlijke enkelassige spoelen, vermindert de drie spoelen enkelcomponent integratie het aantal componenten, bespaart PCB-ruimte, vereenvoudigt het plaatsingsproces,verbetert de productie-efficiëntie, en verbetert de algehele betrouwbaarheid van het circuit.

V: Wat zijn de voordelen van de meerlagige structuur van ferriet?

A: De meerlagige structuur van ferriet biedt een hoge magnetische doorlaatbaarheid en uitstekende elektrische prestaties binnen een compacte grootte.Het zorgt ervoor dat de spoel een hoge Q-factor en stabiele inductance bij de werkfrequentie behoudt, met een goede stabiliteit over een breed temperatuurbereik.
