Thuis /Producten/Rf-transformator/SMD Balun RF-transformer geëmailleerde koperdraad met laag profiel voor breedbandmatching en mixers

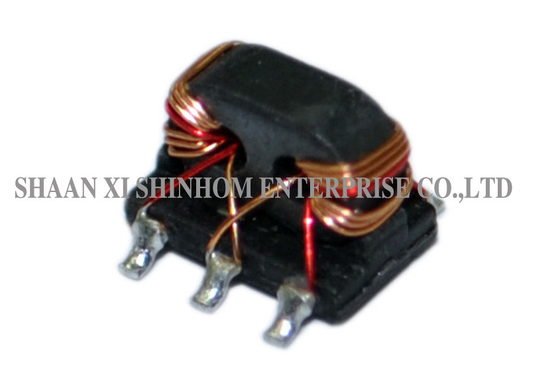

SMD Balun RF-transformer geëmailleerde koperdraad met laag profiel voor breedbandmatching en mixers

5000 stuks
MOQ
Bespreekbaar
Prijs
SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Frequentie: 5-1500 MHz
Retourverlies invoeren: 16,0 dB min (23 dB typ.)
Uitgangsverlies: 16,0 dB min (25 dB typ.)
Koppelingsretourverlies: 16,0 dB min (22 dB typ.)
Bedrijfstemperatuur: -40 ℃ tot 85 ℃
Opslagtemperatuur: -55°C tot 100°C
Markeren:

SMD Balun RF Transformer geëmailleerde koperdraad

,

laagprofiel RF-transformer voor breedbandmatching

,

RF-transformer voor mixers met garantie
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: RF3S-1601
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving
SMD Balun RF-transformatoren spoelen met geëmailleerde koperdraad, basispin terminal in oppervlakte montage

DeSMD balun RF-transformatorenHet is geschikt voor geautomatiseerde SMT-plaatsing. Er zijn meerdere soorten balun-transformatoren beschikbaar,geschikt voor dubbelbalansmixers, koppelers, transformatoren voor breedbandimpedantie-matching, netwerken voor het combineren en verdelen van stroom, richtingskoppelers en kabelmodems in RF-toepassingen.De geëmailleerde koperdraadwinding zorgt voor uitstekende RF-prestaties en langdurige betrouwbaarheidHet wordt veel gebruikt in draadloze communicatie, RF-front-ends, test en meting en breedbandnetwerkapparatuur.

Kenmerken
  • Gelast koperdraad wikkelen
  • Bifilar wikkeling
  • Oppervlakte bevestiging geschikt voor SMT
  • Een laag profileren ontwerp spaart ruimte
  • met een vermogen van niet meer dan 50 W
  • Breedbandimpedantie-matching
  • Kracht combineren en verdelen
  • Toepassingen voor richtingskoppelingen
Toepassingen
  • met een vermogen van niet meer dan 10 kW
  • koppelingen
  • met een vermogen van niet meer dan 50 W
  • Netwerken voor het combineren en verdelen van elektriciteit
  • Directionele koppelingen
  • DOCSIS 3.0/3.1 kabelmodems
  • RF front-end modules
  • Draadloze communicatieapparatuur
Elektronische specificaties ((25°C,Z=75Ω)
Parameter Waarde
Frequentie. 5-1500 MHz
Hoofdverlies 1.7dB Max ((0.8dB Typ.)
Koppeling 16.0±0.8 dB
Input-returnverlies 16.0dB Min(23dB Typ.)
Verlies van de opbrengst 16.0dB Min(25dB Typ.)
Verlies van het koppelingsrendement 16.0dB Min(22dB Typ.)
Isolatie 20.0dB Min(30dB Typ.)
Werktemperatuur -40°C tot 85°C
Bergingstemperatuur -55°C tot 100°C
SMD Balun RF-transformer geëmailleerde koperdraad met laag profiel voor breedbandmatching en mixers
Veelgestelde vragen

V: Wat is de belangrijkste functie van een balun-transformer?

A:Een Balun-transformer (Balun Transformer) wordt gebruikt voor de omzetting van evenwichtige naar onevenwichtige signalen, waarbij evenwichtige signalen (differentiële signalen) worden omgezet in onevenwichtige signalen (eenvoudige signalen) of omgekeerd.Het wordt veel gebruikt in RF circuits, mixers, antennevoeding en breedband-matching netwerken.

V: Wat zijn de voordelen van het bifilar wikkelingsproces?

A:Bifilar winding bestaat uit het naast elkaar wikkelen van twee geëmailleerde koperdraden, waardoor de twee wikkels nauw worden gekoppeld, waardoor de afstotingsgraad en de fase/amplitudebalans verbeteren.de hoogfrequente prestaties en stabiliteit van de baluntransformator verbeteren.

V: Wat zijn de voordelen van geëmailleerde koperdraad in vergelijking met gewone koperdraad?

A:De gelaste koperdraad heeft een isolatie-glazuurcoating op het oppervlak, waardoor de elektrische isolatie tussen de wikkels wordt gewaarborgd.met goede hoogfrequente eigenschappen en warmtebestandheid.
