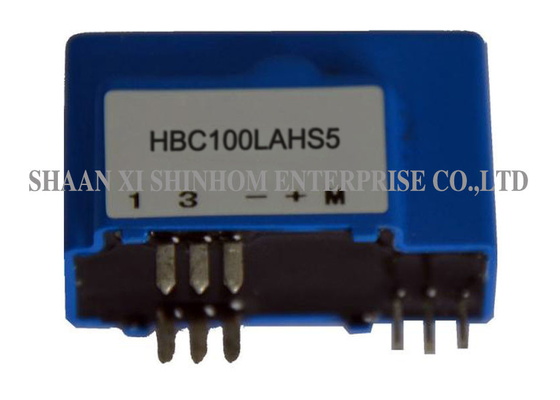

DeHBC100LAHS5 gesloten lus Hall effect stroom sensor maakt gebruik van een gesloten lus (compensatie) principe, het verstrekken van elektrische isolatie tussen de primaire en secundaire circuits.Airconditioning, of pulsstromen met een meetbereik van0-100A en een draaiverhouding van1:1200. Het product heeft een voedingsspanning vanmet een vermogen van meer dan 50 W,Het biedt een hoge nauwkeurigheid en een gemakkelijke installatie.met een vermogen van niet meer dan 50 W,met een vermogen van niet meer dan 50 WUPS,schakeling van stroomvoorzieningen,fotovoltaïsche stroomdetectie,meting van de nieuwe energiecombinator,windenergie-stroomdetectie,elektrisch laadapparaat voor het detecteren van stroom,auto-toepassingen met drive-by-wire,frequentieomrekening van huishoudelijke apparaten,automatische luchtcompressoren,met een vermogen van meer dan 50 W,elektrische besturing van auto's.
Kenmerken:
- Gesloten-lus
- Werkstromen: 0 tot 100 A
- Stroomvoorziening: +5V±5%
- Nominale uitgangsspanning: ±0,625V±0,5%
- Hoog nauwkeurigheidsniveau
- Makkelijk monteren
Toepassingen:
- Invertertoepassingen
- AC/DC-aandrijving met variabele snelheid
- Ononderbroken stroomvoorziening (UPS)
- Stroomvoorzieningen met schakelmodus (SMPS)
- Toepassingen van fotovoltaïsche (PV) stroom
- Meting van de doos van de nieuwe energiecombinator
- Stroomdetectie in de windenergie
- Elektrische laadapparatuur voor elektrische voertuigen
- Automobiele toepassingen via draad
- Frequentieomrekening van huishoudelijke apparaten
- Automatische luchtcompressortoepassing
- Hybride accu-accu-stroommeting
- Toepassing van elektrisch stuurbekrachtigingssysteem voor voertuigen
Elektrische gegevens:
| HBC100LAHS5 | |
| Nominale invoerstroom ((Ipn) | 100 | Een |
| Teststroombereik ((Ip) | ±240 | Een |
| Verhouding van beurten ((Np/Ns) | 1:1200 | T |
| Nominale uitgangsspanning | ± 0,625 ± 0,5% | V |
| Voerspanning | +5±5% | V |
| Verbruikstroom | 20+ Ip *(Np/Ns) | mA |
| Versnellingsspanning | 20,5 ± 0,4% | V |
| Referentiespanning ((VR)) | 20,5 ± 0,5% | V |
| Externe referentiespanning | 2.0-2.8 | V |
| Offsetspanning Drift | ≤ ± 0.1 | mV/°C |
| Uitgangsspanning Drift | ≤ ± 0.05 | mV/°C |
| LineariteitIp=0-±Ipn) | ≤ ± 0.2 | % FS |
| Klasse | ≤ ± 10 | % |
| Di/dt | > 100 | A/μS |
| Reactietijd ((100A/μS, 10% ∼90%) | ≤ 1 | μS |
| Bandbreedte ((-3 dB) | DC ¥100 | KHZ |
| Isolatiespanning ((50HZ,AC,1min) | 5.0 | KV |
| Operatietemperatuur ((TA)) | -40+85 | °C |
| Bergingstemperatuur (TS) | -40+105 | °C |
| Bruto gewicht ((M) | 22 | g |
Opmerkingen: de productspecificaties kunnen worden aangepast
Veelgestelde vragen
V: Wat is het werkingsprincipe van een gesloten lus Hall-effect sensor?
A: Een gesloten lus Hall-effectsensor gebruikt een Hall-element om het magnetisch veld te detecteren dat wordt gegenereerd door de gemeten stroom.Het uitgangssignaal stuwt een compensatie spoel om een tegengestelde magnetisch veld te genererenDe compensatie-stroom is evenredig aan de gemeten stroom en levert hoge nauwkeurigheid en lage temperatuurverschuivingsmetingsresultaten.
V: Wat betekent een bochtverhouding van 1:1200?
A: Een draaikrachtverhouding van 1:1200 betekent dat de verhouding tussen primaire stroom en secundaire compensatie-stroom 1:1200Bijvoorbeeld, een primaire stroom van 100 A komt overeen met ongeveer 83,3 mA secundaire compensatie stroom, die wordt omgezet in een uitgangsspanning van ± 0,625 V via de ingebouwde weerstand.
V: Voor welke nieuwe energietoepassingen is dit product geschikt?
A: Dit product is geschikt voor fotovoltaïsche stroommeting, nieuwe energie combinator doos meting, windenergie stroommeting, EV oplaadapparatuur stroommeting,en hybride batterijpakket stroommeting in het nieuwe energieveld.
V: Hoe kan ik vragen om monsters?
A: U kunt een steekproef aanvragen via onze website of e-mail.gratis en zal worden verzonden binnen3-5 werkdagen.2 tot 8 weken.
