Hall Effect Current Sensor HBC-LAP-serie voor accu-toepassingen en gelijkstroommotoren

Onderhandeling
MOQ
Bespreekbaar
Prijs

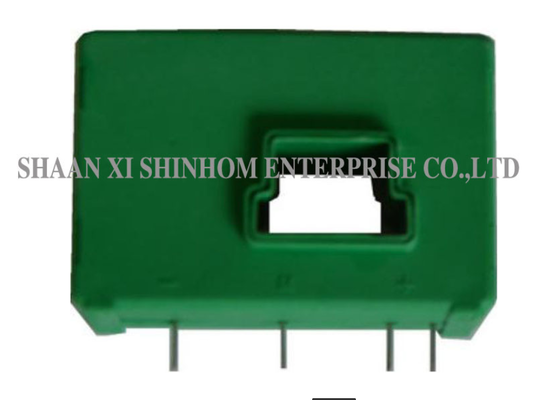

Hall Effect Current Sensor HBC-LAP Series for Battery Supplied Applications and DC Motor Drives
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Voedingsspanning: ±12V ~ ±15V (±5%)
Nominale invoer: 100A,125A,200A
Nominaal vermogen: 100mA±0,5%, 125mA±0,5%
Theorie: HUIDIGE SENSOR
IP-classificatie: IP65
Lineariteit: ≤±0,2%FS
Markeren:

Hall Effect-stroomsensor voor batterijtoepassingen

,

HBC-LAP-stroomsensor voor gelijkstroommotoren

,

Hall Effect sensor met hoge nauwkeurigheid
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: HBC-LAP
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 10000/maand
Productomschrijving

De HBC-LAP serie gesloten-lus Hall-effect stroomsensor maakt gebruik van een gesloten-lus (compensatie) principe, wat elektrische isolatie biedt tussen het primaire en secundaire circuit. Het meet nauwkeurig DC-, AC- of pulsstromen met een meetbereik van 0-200A. Het product heeft een voedingsspanning van ±12V tot ±15V (±5%) en een nominale uitgangsstroom van 100mA±0,5% of 125mA±0,5%. Het biedt hoge nauwkeurigheid en eenvoudige installatie. Dynamische prestatie-testen maken gebruik van een enkele staaf die het primaire gat volledig vult, met de primaire draad gewikkeld rond de bovenkant van de sensor voor optimale magnetische koppeling. Het wordt veel gebruikt in lasvoedingen, batterijgevoede toepassingen, AC variabele snelheidsaandrijvingen, servomotor aandrijvingen, geschakelde voedingen, UPS en statische converters voor DC-motoraandrijvingen.

Kenmerken:
  • Bedrijfsstromen: 0 tot 200A
  • Voeding: ±12V ~ ±15V (±5%)
  • Nominale uitgangsstroom: 100mA±0,5%, 125mA±0,5%
  • Eenvoudig te monteren
  • Hoge nauwkeurigheidsgraad
Toepassingen:
  • Voedingen voor lasapplicaties
  • Batterijgevoede toepassingen
  • AC variabele snelheidsaandrijvingen en servomotor aandrijvingen
  • Geschakelde voedingen (SMPS)
  • Noodstroomvoorzieningen (UPS)
  • Statische converters voor DC-motoraandrijvingen
ELEKTRISCHE GEGEVENS:
HBC100LAP HBC125LAP HBC200LAP
Nominale stroom(IPN) 100 125 200 A
Meetbereik(IP) 0～±200 0～±200 0～±300 A
Nominale uitgangsstroom(ISN) 100±0,5% 125±0,5% 100±0,5% mA
Voedingsspanning(±5%) ±12～±15 V
Stroomverbruik voeding 16(@±15V)+IS mA
Testweerstand met ±12V @ ±IPNmax 14(min) 52(max) 0(min) 26(max) Ω
@ ±IPmax 14(min) 17(max) 0(min) 4(max) Ω
met ±15V @ ±IPNmax 40(min) 72(max) 0(min) 56(max) Ω
@ ±IPmax @ ±300Amax 40(min) 40(max) 0(min) 8(max) Ω
Draaiverhouding 1:1000 1:1000 1:2000
Sec. weerstand 33 33 76 Ω
Offsetstroom ≤±0,2 mA
Offsetstroom Drift ≤±0,5 mA
Responstijd ＜1 μs
Lineariteit ≤±0,2 %FS
Isolatiespanning 50(60)HZ,1min,3 KV
di/dt ＞100 A/μs
Bandbreedte(-3dB) DC…100 KHz
Bedrijfstemperatuur -40～+85 ℃
Opslagtemperatuur -40～+105 ℃

Hall Effect Current Sensor HBC-LAP-serie voor accu-toepassingen en gelijkstroommotoren

Opmerkingen: Productspecificaties kunnen worden aangepast

FAQ
V: Hoe kies ik tussen 100mA en 125mA uitgangen?

A: De twee uitgangsstromen komen overeen met verschillende draaiverhoudingen en meetbereikconfiguraties. Zowel 100mA als 125mA zijn standaard industriële uitgangssignalen. De keuze moet gebaseerd zijn op het ingangsbereik en de nauwkeurigheidseisen van de downstream meetapparatuur. Raadpleeg ons technische ondersteuningsteam voor specifieke aanbevelingen.

V: Hoe beïnvloedt de wikkelmethode van de primaire draad de prestaties?

A: Het wikkelen van de primaire draad rond de bovenkant van de sensor zorgt voor optimale magnetische koppeling, wat de meetnauwkeurigheid en dynamische prestaties garandeert. We raden aan de installatiemethode te volgen die gespecificeerd is in het productdatasheet voor optimale prestaties.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het beoogde model op. Monsters zijn gratis en worden binnen 3-5 werkdagen verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken.
