Hall Effect Stroomsensor HBC-LSR5 Serie 50A 0.8V Uitgang voor Nieuwe Energie en Batterijbeheer

5000 stuks
MOQ
Bespreekbaar
Prijs

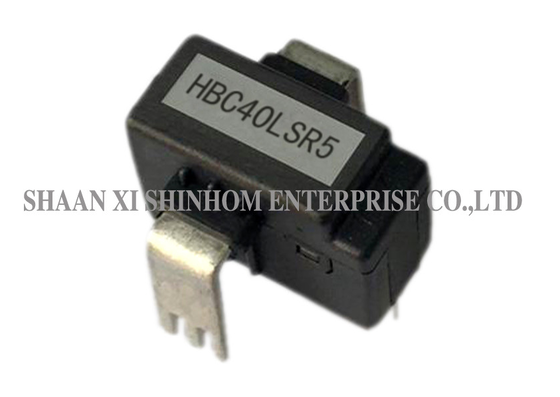

Hall Effect Current Sensor HBC-LSR5 Series 50A 0.8V Output for New Energy and Battery Management
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Voedingsspanning: 5V (±5%)
Nominale invoer: 0A tot en met 50A
Nominaal vermogen: ±0,8V±0,5%
Offsetspanning: 2,5 V ± 0,5
De afwijking van het outputvoltage: ≤±0,05mV/℃
Aangepast: Ja
Markeren:

Hall Effect Stroomsensor 50A

,

Hall Effect Stroomsensor 0.8V Uitgang

,

Hall Effect stroomsensor voor batterijbeheer
Basis informatie
Plaats van herkomst: China
Merknaam: Shinhom
Certificering: RoHS
Modelnummer: HBC-LSR5
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Karton
Levertijd: 4 tot 8 weken
Betalingscondities: T/T
Levering vermogen: 1000000/maand
Productomschrijving

DeHBC-LSR5-seriegesloten-loop Hall effect stroom sensor gebruikt het Hall effect en nul-flux balans methode voor de meting, waardoor elektrische isolatie tussen de primaire en secundaire circuits.Het meet DC nauwkeurig.Het product heeft een toevoerspanning van 5V±5% en een nominale uitgangsspanning van ±0,8V±0,5%. Het biedt hoge nauwkeurigheid en een gemakkelijke installatie.Aanpassing van verschillende nominale invoerstromen en uitgangsstromen wordt ondersteundHet wordt veel gebruikt in industriële besturing, stroombewaking, nieuwe energie, batterijbeheer en diverse toepassingen voor DC/AC/pulsstroommeting.

Kenmerken:
  • Werkstromen: 0 tot 50A
  • Stroomvoorziening: 5V ± 5%
  • Nominale uitgangsspanning: ±0,8V±0,5%
  • Makkelijk monteren
  • Hoog nauwkeurigheidsniveau
Toepassingen:
  • Stroomvoorzieningen met ingeschakelde modus (SMPS)
  • Ononderbroken stroomtoevoer (UPS)
  • Elektrische voedingsmiddelen voor lastoepassingen
  • Toepassingen op batterij
  • met een vermogen van niet meer dan 50 W
  • Statische omvormers voor gelijkstroommotoren
Elektrische gegevens:

HBC06

LSR5

HBC10

LSR5

HBC15

LSR5

HBC20

LSR5

HBC25

LSR5

HBC30

LSR5

HBC40

LSR5

HBC50

LSR5
Nominale invoerstroom ((IP) 6 10 15 20 25 30 40 50 Een
Teststroombereik ±15 ± 25 ± 37.5 ±50 ± 62.5 ±75 ± 100 ±105 Een
Verhouding van beurten ((Np/Ns) 1:1200 1:1000 1:1125 1:1000 1:1250 1:1125 1:1000 1:1000 T
Nominale uitgangsspanning ± 0,8 ± 0,5% V
Voerspanning +5±5% V
Versnellingsspanning 20,5 ± 0,5% V
Referentiespanning ((VR)) 20,5 ± 0,8% V
Externe referentiespanning 2.0-2.8 V
Offsetspanning Drift ≤ ± 0.1 mV/°C
Uitgangsspanning Drift ≤ ± 0.05 mV/°C
Lineariteit ((Ip=0-±Ipn) ≤ ± 0.2 % FS
Klasse ≤ ± 10 %
Di/dt > 50 A/μS
Reactietijd ≤ 1 μS
Bandbreedte ((-1 dB) DC ¥100 KHZ
Isolatie-spanning 2.5@(50HZ,1min) KV
Werktemperatuur -40+85 °C
Bergingstemperatuur -40+105 °C

Notities:Product specificaties kunnen worden aangepast

Hall Effect Stroomsensor HBC-LSR5 Serie 50A 0.8V Uitgang voor Nieuwe Energie en Batterijbeheer
Veelgestelde vragen

V: Wat is het werkingsprincipe van de nulstroombalansmethode?

A:De nulfluxbalansmethode (gesloten lus Hall-effect) gebruikt een Hall-element om het door de gemeten stroom gegenereerde magnetisch veld te detecteren.Het uitgangssignaal stuwt een compensatie spoel om een tegengestelde magnetisch veld te genererenDe compensatie-stroom is evenredig aan de gemeten stroom en levert hoge nauwkeurigheid en lage temperatuurverschuivingsmetingresultaten.

V3: Ondersteunt dit product aanpassing?

A:Ja. Aanpassing van verschillende nominale invoerstromen en uitvoerstroom specificaties is beschikbaar om te voldoen aan verschillende toepassingsvereisten. Neem contact op met ons verkoopteam voor details.

V: Welke soorten stroom kan deze sensor meten?

A:Het kan nauwkeurigGelijkstroom, wisselstroom en pulsstromen, geschikt voor verschillende complexe eisen voor de meting van de golfvorm van de stroom.
