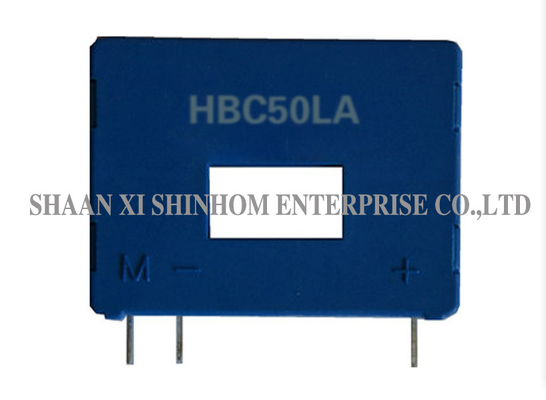

Hall-effect stroomsensor HBC-LA-serie voor batterijgevoede toepassingen en DC-motoraandrijvingen

De HBC-LA-serie Hall-effect-stroomsensoren is gebaseerd op het Hall-effect-meetprincipe en biedt galvanische scheiding tussen de primaire en secundaire circuits. Het meet nauwkeurig gelijk-, wissel- of pulsstromen met een meetbereik van 0-100A. Het product biedt een nominale uitgangsstroom van 25mA±0,5% of 50mA±0,5%. Het biedt een hoge nauwkeurigheid en eenvoudige installatie. Dynamische prestatietests maken gebruik van een enkele geleider die de primaire opening volledig vult, waarbij de primaire draad om de bovenkant van de sensor is gewikkeld voor een optimale magnetische koppeling. Het wordt veel gebruikt in lasvoedingen, batterijgevoede toepassingen, frequentieregelaars voor wisselstroom, servomotoraandrijvingen, schakelende voedingen, UPS-systemen en statische omvormers voor gelijkstroomaandrijvingen.

Let op:

• Is is positief wanneer Ip in de richting van de pijl stroomt.
• De temperatuur van de primaire geleider mag niet hoger zijn dan 100 ℃.
• Dynamische prestaties worden getest met een enkele staaf die de primaire opening volledig vult.
• De primaire windingen lopen over de bovenkant van de sensor voor een optimale magnetische koppeling

Kenmerken:

• Bedrijfsstromen: 0 tot 100A
• Nominale uitgangsstroom: 25mA±0,5%, 50mA±0,5%
• Eenvoudig te monteren
• Hoge nauwkeurigheidsklasse

Toepassingen:

• Voedingen voor lastoepassingen
• Batterijgevoede toepassingen
• Frequentieregelaars voor wisselstroom en servomotoraandrijvingen
• Schakelende voedingen (SMPS)
• Onderbrekingsvrije voedingen (UPS)
• Statische omvormers voor gelijkstroomaandrijvingen

ELEKTRISCHE GEGEVENS:

Opmerkingen: Productspecificaties kunnen worden aangepast

FAQ

V: Welke typen stroom kan deze sensor meten?

A: Het kan nauwkeurig gelijk-, wissel- en pulsstromen meten, geschikt voor uiteenlopende complexe vereisten voor het meten van stroomgolfvormen.

V: Hoe beïnvloedt de wikkelmethode van de primaire draad de prestaties?

A: Door de primaire draad om de bovenkant van de sensor te wikkelen, wordt een optimale magnetische koppeling bereikt, wat de meetnauwkeurigheid en dynamische prestaties waarborgt. We raden aan de installatiemethode te volgen die in het productdatablad wordt vermeld voor optimale prestaties.

V: Hoe kan ik monsters aanvragen? Wat is de levertijd?

A: U kunt een monsteraanvraag indienen via onze website of per e-mail. Vermeld daarbij uw bedrijfsinformatie en het gewenste model (inclusief specificaties voor de uitgangsstroom). Monsters zijn gratis en worden verzonden binnen 3-5 werkdagen. De levertijd voor seriebestellingen is over het algemeen 2-8 weken.
