Hall Effect Current Sensor HBC-LTA-serie voor gelijkstroommotor aandrijvingen en batterij-toepassingen

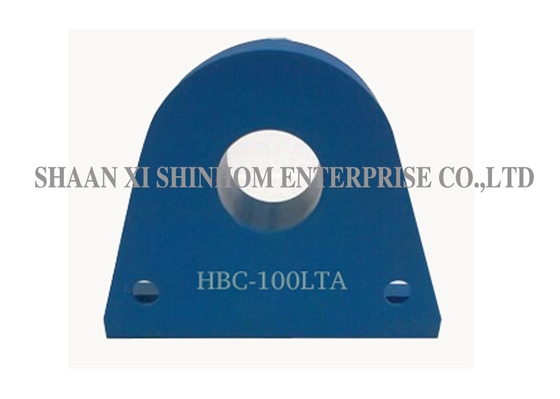

HBC-LTA-serie stroomtransducer Hall-effect-sensor

De HBC-LTA-serie Hall-effect stroomsensor is gebaseerd op het Hall-effect meetprincipe en biedt elektrische scheiding tussen de primaire en secundaire circuits. De sensor meet nauwkeurig DC-, AC- of pulsstromen met een meetbereik van 0-300 A. Het product biedt een nominale uitgangsstroom van 50 mA ± 0,5% of 100 mA ± 0,5%. Het biedt een hoge nauwkeurigheid en eenvoudige installatie. De uitgangsamplitude van de sensor kan worden aangepast aan de eisen van de gebruiker. Maatwerk voor de nominale ingangsstroom en uitgangsspanning wordt eveneens ondersteund. De sensor wordt veel toegepast in lasvoedingen, batterijgevoede toepassingen, frequentiegeregelde AC-aandrijvingen, servomotoraandrijvingen, schakelende voedingen, UPS-systemen en statische omvormers voor DC-motoraandrijvingen.

Let op:

• Wanneer de te meten stroom door een sensor loopt, wordt de spanning aan de uitgangszijde gemeten. (Opmerking: een verkeerde aansluiting kan leiden tot schade aan de sensor).
• De uitgangsamplitude van de sensor kan worden aangepast aan de eisen van de gebruiker.
• Klantgericht ontwerp voor nominale ingangsstroom en uitgangsspanning beschikbaar

Kenmerken:

• Sensor met galvanische scheiding tussen primair en secundair circuit
• Biedt nauwkeurige elektronische meting van DC-, AC- of pulsstromen
• Bedrijfsstromen: 0 tot 300 A
• Nominale uitgangsstroom: 50 mA ± 0,5%, 100 mA ± 0,5%
• Eenvoudige montage
• Hoge nauwkeurigheidsklasse

Toepassingen:

• Voedingen voor lastoepassingen
• Batterijgevoede toepassingen
• AC-aandrijvingen met variabele snelheid en servomotoraandrijvingen
• Schakelende voedingen (SMPS)
• Onderbrekingsvrije voedingen (UPS)
• Statische omvormers voor DC-motoraandrijvingen

ELEKTRISCHE GEGEVENS:

Opmerkingen: Productspecificaties kunnen worden aangepast

Veelgestelde vragen

V: Hoe kies ik tussen 50mA- en 100mA-uitgangen?

A: De twee uitgangsstromen komen overeen met verschillende wikkelverhoudingen en meetbereikconfiguraties. De selectie moet worden gebaseerd op het ingangsbereik van de nageschakelde meetapparatuur. Neem contact op met ons technisch ondersteuningsteam voor specifieke aanbevelingen.

V: Kan de uitgangsamplitude van deze sensor worden aangepast?

A: Ja. De uitgangsamplitude van de sensor kan worden aangepast aan de eisen van de gebruiker, wat zorgt voor een flexibele aanpassing aan de ingangsvereisten van verschillende meetsystemen.

V: Ondersteunt dit product maatwerk?

A: Ja. Maatwerk voor nominale ingangsstroom- en uitgangsspanningsspecificaties wordt ondersteund om aan uiteenlopende toepassingsvereisten te voldoen. Neem contact op met ons verkoopteam voor meer informatie.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monsteraanvraag indienen via onze website of per e-mail. Vermeld hierbij uw bedrijfsinformatie en het gewenste model (inclusief specificaties van de uitgangsstroom). Monsters zijn gratis en worden verzonden binnen 3-5 werkdagen. De levertijd voor bulkbestellingen is over het algemeen 2-8 weken.
