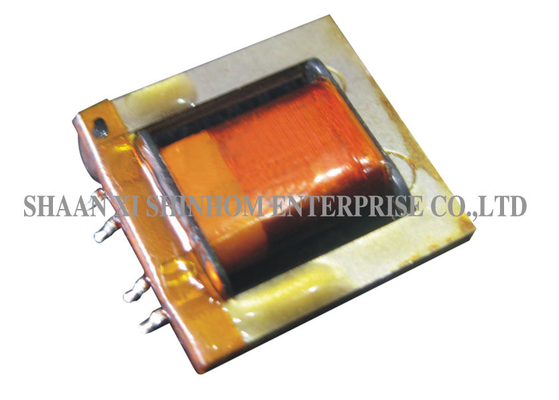

EI Type Audio Isolatiotransformator 20Hz-20kHz 600:600Ω voor Telefoonsystemen

Dit.met een vermogen van niet meer dan 50 Wis ontworpen voor audiosystemen en telecom isolatie toepassingen. Frequentiebereik is 20Hz tot 20kHz. Impedantie is 600:600Ω. Draaiverhouding is 1:1.Witstandspanning: 1250VAC/1mA/2 seconden (Primary-Secondary). Het wordt veel gebruikt in telefoonsystemen, PABX-systemen, modems, multimedia-audioapparatuur en telecom-isolatie-toepassingen.

Kenmerken

• Draaiverhouding 1:1 (Pin1-3 : Pin6-4)

• Impedantie ¥ 600Ω ± 10% @ 1KHz

• Primaire inductantie 1.5H Min @ 250Hz, 0.5V

• DCR (Pin1-3 / Pin6-4) 75Ω Max.

• Verlies van invoeging ≤ 1,0 dB @ 1KHz

• Frequentiereactie ± 0,35 dB Max (300Hz-4,0KHz)

• Verlies van terugkeer ≥20 dB @300Hz / ≥23 dB @1KHz/4KHz

• Langetermijnsbalans ≥ 70 dB (200Hz-4,0KHz)

Elektrische specificatie:

• Draaiverhouding: Pin1-3: Pin6-4=1:1
• Pin1-3-inductiviteit: 1,5 uur Min@250 Hz,0.5V
• Impedantie: 600Ω±10%@1KHz,0dB,4-6 W/H 600Ω belasting
• Pin1-3 DCR: maximaal 75Ω
• Pin4-6 DCR: maximaal 75Ω
• Invoegverlies: 1,0 dB Max@1KHz,0 dB,W/H 600Ω belasting
• Frequentie-respons: ±0,35 dB Max@ 300Hz~4,0KHz
• Terugkeerverlies: 20dB Min@ 300Hz
• 23 dB Min@ 1KHz
• 23 dB Min@ 4KHz
• Langewaarde BAL: 70dB Min@200Hz~4,0KHz
• Hi-Pot: 1250VAC,1mA,2S Pri tot Sec

• Werktemperatuur: -25 tot +125°C

  Bergingstemperatuur: -25 tot +85°C

Toepassingen

• Telefoonsystemen

• PABX private branchebeurzen

• Modems

• Multimedia-audioapparatuur

• Telecom-isolatie

• Isolatie van audiosignalen

• Omroepapparatuur

• Communicatieapparatuur

Shinhom-beleid inzake kwaliteitscontrole

Het is Shinhom's levenslijn om klanttevredenheid te zoeken, die kan worden bereikt door een combinatie van superieure kwaliteit, redelijke levertijd,concurrerende prijzen en klantgerichte diensten, om ervoor te zorgen dat de geproduceerde producten voldoen aan de vraag van de klant.

Veelgestelde vragen

V: Wat is de betekenis van de return loss parameter?

A:Terugkeerverlies ≥20dB @300Hz en ≥23dB @1kHz/4kHz geeft aan dat de transformator een uitstekende impedantie-matching heeft in de audiofrequentieband.de efficiëntie van de energieoverdracht is hoog, waarbij de kwaliteit van het audiosignaal wordt gewaarborgd.

V: Wat betekent longitudinaal evenwicht ≥ 70 dB?

A:De longitudinale balans ≥ 70 dB geeft aan dat de transformator een sterke vermogen heeft om het signaal van de gemeenschappelijke modus te onderdrukken.een betere interferentiebeperking in telecom- en audiotoepassingen.

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 weken.
