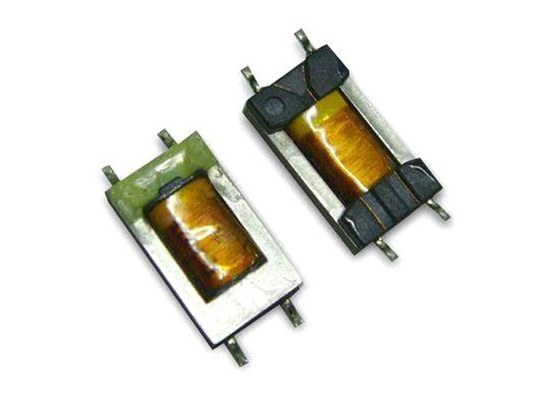

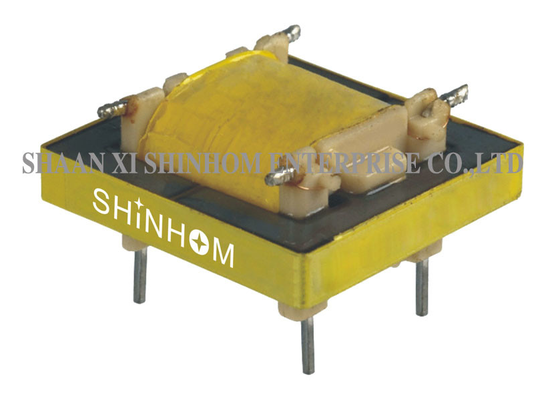

Low Frequency PCB Audio Transformer 600:470Ω voor telecomisolatie en audioapparatuur

EI type audiotransformator

Dit EI-type audiotransformator wordt vervaardigd met hoogwaardige materialen en precisiewikkelprocessen, speciaal ontworpen voor audiogeoverdracht en telecomisolatietoepassingen, wat zorgt voor stabiele signaaloverdracht met hoge getrouwheid. Het product heeft een robuuste en betrouwbare structuur, geschikt voor diverse communicatie- en audioapparatuur. Het wordt veel gebruikt in telefoonsystemen, PABX private branch exchanges, modems, multimedia audioapparatuur en telecomisolatietoepassingen. Het is een ideale keuze voor signaaloverdracht en isolatie op het gebied van audio en communicatie.

Kenmerken

• Impedantieverhouding – 600Ω : 470Ω

• DCR (N1) – 100Ω ±10%

• DCR (N2) – 112Ω ±10%

• Draaiverhouding – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• Invoegverlies – 2.0 ±0.5dB @1KHz

• THD – ≤-10dB @600Hz

• Weerstandsspanning – 1875VAC / 1mA / 1 seconde

• Geschikt voor telefoonsystemen, PABX, modems en telecomisolatie

Elektrische specificatie

1. Impedantieverhouding: 600Ω:470Ω
2. DCR: N1: 100Ω±10%
3. N2: 112Ω±10%
4. Hi-Pot: 1875VAC,1mA,1S Pri naar Sec
5. Draaiverhouding: N1:N2=1:1±2%@10KHz,0.1V
6. Invoegverlies: 2.0±0.5dB@1KHz,0dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. THD: -10dB Max@600Hz
10. Pin1-2 naar Pin4-3, Pin4-3 W/H470Ω
11. Ingang 50Ω=-71.5dB±15%

Toepassingen

• Telefoonsystemen

• PABX private branch exchanges

• Modems

• Multimedia audioapparatuur

• Telecomisolatie

• Audio signaalisolatie

• Uitzendapparatuur

• Communicatieapparatuur
