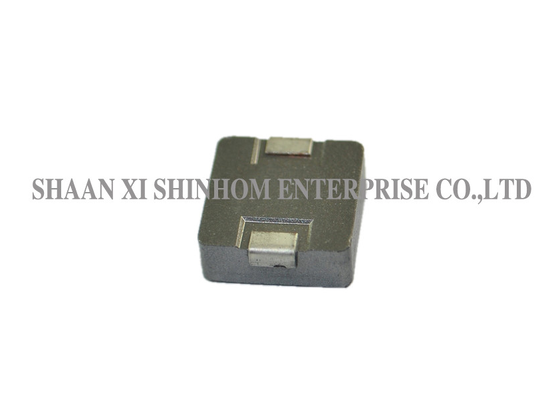

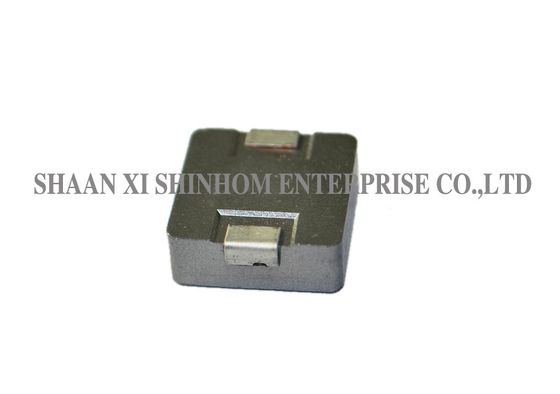

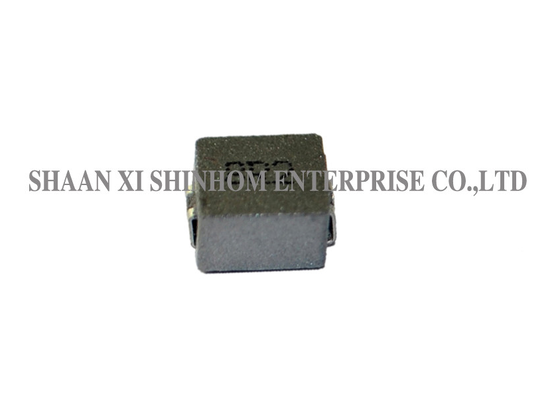

LPM1040/1045 Serie Afgeschermde SMD Power Inductor voor High Current POL Converters en FPGA Voedingen

LPM1040/1045 Serie hoogstroom power inductoren

De LPM1040/1045 serie afgeschermde SMD power inductor kenmerkt zich door een composietstructuur en afgeschermd ontwerp, met de laagste hoogte in zijn pakketgrootte, de laagste DCR/μH in zijn pakketgrootte, en hoge-frequentierespons, die effectief hoge transiënte stroompieken zonder verzadiging kan verwerken. De composietstructuur vermindert hoorbaar geluid aanzienlijk, waardoor het geschikt is voor geluidsgevoelige toepassingen. Het wordt veel gebruikt in PDA's/laptops/desktops/servers, POL-converters met hoge stroomsterkte, low-profile voedingen met hoge stroomsterkte, batterijgevoede apparaten, gedistribueerde voedingssystemen, en DC-DC-converters voor FPGA-voedingen. Het is een ideale keuze voor compacte ontwerpen van voedingen met hoge dichtheid.

KENMERKEN:

• Afgeschermde constructie
• Laagste hoogte in deze pakketvoetafdruk.
• Afgeschermde constructie.
• Laagste DCR/H, in deze pakketgrootte.
• Kan hoge transiënte stroompieken zonder verzadiging verwerken.
• Ultra laag zoemgeluid, dankzij composietconstructie.
• Frequentie tot 5MHz.

TOEPASSINGEN:

• PDA/notebook/desktop/server toepassingen
• POL-converters met hoge stroomsterkte
• Low-profile, hoogstroom voedingen
• Batterijgevoede apparaten
• DC/DC-converters in gedistribueerde voedingssystemen
• DC/DC-converter voor Field Programmable Gate Array (FPGA)
• Toepassingen gebruikt in schakelende voedingen
• Persoonlijke computers en andere handheld elektronische apparatuur.

OPMERKINGEN:·

• Testfrequentie: 100KHz / 0.25Vdc
• Testinstrument: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Warmte-nominale stroom (Irms) zal de spoeltemperatuur ongeveer doen stijgen,△T=40℃ zonder kernverlies.
• Verzadigingsstroom (Isat) zal ervoor zorgen dat L0 ongeveer 20% daalt.
• De onderdeel temperatuur (omgevingstemperatuur + temperatuurstijging) mag niet hoger zijn dan 125℃ onder de slechtste bedrijfsomstandigheden. Circuitontwerp, component, PCB spoorafmeting en dikte, luchtstroom en andere koelvoorzieningen beïnvloeden allemaal de onderdeel temperatuur. De onderdeel temperatuur moet worden geverifieerd in de eindtoepassing.
• Bedrijfstemperatuur & Opslagtemperatuur: -40℃ - +105℃.

Opmerking: Productspecificaties kunnen worden aangepast.

FAQ

V: Hoe vermindert de composietstructuur hoorbaar geluid?

A: De composietstructuur maakt gebruik van speciale kernmaterialen en vulprocessen om trillingen veroorzaakt door het magnetostrictieve effect effectief te verminderen. Dit vermindert hoorbaar geluid in het hoorbare frequentiebereik aanzienlijk, waardoor het bijzonder geschikt is voor geluidsgevoelige draagbare apparaten en consumentenelektronica.

V: Wat zijn de voordelen van het laagste hoogteontwerp in zijn pakketgrootte?

A: Het laagste hoogteontwerp in zijn pakketgrootte bespaart verticale PCB-ruimte, waardoor het bijzonder geschikt is voor compacte apparaatontwerpen met beperkte hoogte, en voldoet aan de trends van miniaturisatie en slanke vormfactoren zonder de vermogensafhandeling te compromitteren.

V: Wat betekent de laagste DCR/μH in zijn pakketgrootte?

A: De laagste DCR/μH in zijn pakketgrootte betekent dat deze inductor de laagste DC-weerstand en het laagste vermogensverlies per microhenry biedt in dezelfde pakketgrootte, wat zorgt voor een hoge conversie-efficiëntie en lage warmteontwikkeling. Het is geschikt voor ontwerpen van voedingen met hoge dichtheid met strikte eisen aan efficiëntie en thermisch beheer.

V: Wat zijn de voordelen van de afgeschermde structuur?

A: De afgeschermde structuur maakt gebruik van een gesloten magnetisch circuitontwerp om de magnetische flux binnen de kern te beperken. Het vermindert effectief lekkende flux en elektromagnetische interferentie naar nabijgelegen gevoelige circuits, waardoor de EMC-prestaties van het systeem worden verbeterd.
