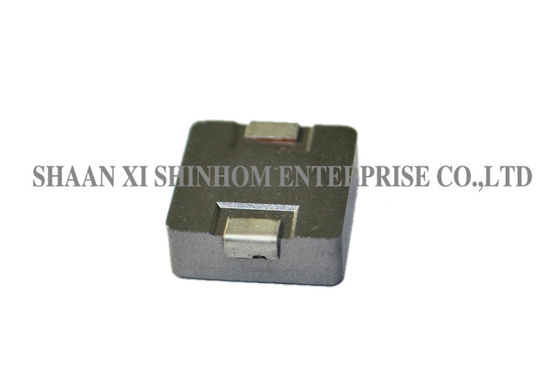

HQ1108 Serie ijzeren kern afgeschermde vermogensinductor voor notebookcomputers

HQ1108-serie High Current Power Inductor

DeHQ1108-serie hoogstroominductorwordt vervaardigd met eenafgeschermde kernenontwerp van composietconstructies, speciaal ontworpen voor PDA's en laptops, die zorgen voor de laagste DCR, een hoge stroomcapaciteit en een laag geluidsniveau.robuuste en betrouwbare structuurmet een maximumhoogte van8 mmen een maximale afdruk van15.5*11 mmHet is in overeenstemming metRichtlijn 2002/95/EGHet is geschikt voor:PDA's,laptops, enServersHet is een ideale keuze voor high-current power inductor toepassingen in stroombeheer en DC-DC-conversie.

Kenmerken

• Laagste DCR per micro-hert

• Hoogte maximaal 8 mm.

• Voetafdruk maximaal 15,5 × 11 mm.

• Stroomcapaciteit ≤ 50 Apk

• Inductiebereik van ¥ 0,14 μH tot 2,25 μH

• Hanteert hoge tijdelijke stromen zonder verzadiging

• Ultralaag hoorbaar lawaai

• Voldoet aan Richtlijn 2002/95/EG

Toepassingen:

• PDA/notebook/desktop/servertoepassingen
• Hoogstroom POL-omvormers
• laag profiel, hoogstroomvoorraden
• toestellen op batterij
• DC/DC-omvormers voor gedistribueerde energiesystemen
• DC/DC-omvormer voor Field Programmable Gate Array (FPGA)

Verwijzingen

• Testfrequentie: 100 kHz / 0,1 Vdc
• Testinstrument: L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• De temperatuur van de spoel stijgt met behulp van de nominale warmte-stroom (Irms) met een temperatuur van ongeveer 40 °C zonder kernverlies.
• Verzadigingsstroom (Isat) zorgt ervoor dat de L0 met ongeveer 10% daalt
• De onderdeeltemperatuur (omgeving + temperatuurstijging) mag onder de slechtste bedrijfsomstandigheden niet hoger zijn dan 125°C.de luchtstroom en andere koelingsvoorzieningen hebben allemaal invloed op de onderdeeltemperatuurDe temperatuur van de onderdelen dient bij de eindtoepassing te worden gecontroleerd.
• Werktemperatuur: -40°C - +105°C.
• Bergingstemperatuur: -40°C - +105°C.

Opmerking: de productspecificaties kunnen worden aangepast.

Veelgestelde vragen

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 wekenDe aanpassingsproducten worden apart bevestigd.

V: Ondersteunt u kleine proeforders?

A:Ja. Kleine proeforders (onder de standaard MOQ) kunnen worden onderhandeld en ontvangen dezelfde kwaliteitsnormen en leveringsverplichtingen als massa-orders. Neem contact op met ons verkoopteam voor details.

V: Wat is het belang van de afgeschermde kern en de composietstructuur voor toepassingen?

A:De afgeschermde kern vermindert elektromagnetische interferentie, terwijl de composietstructuur een zeer laag geluidsniveau biedt.met een vermogen van meer dan 50 W,Het is geschikt voor toepassingen zoals PDA's, laptops en servers.
