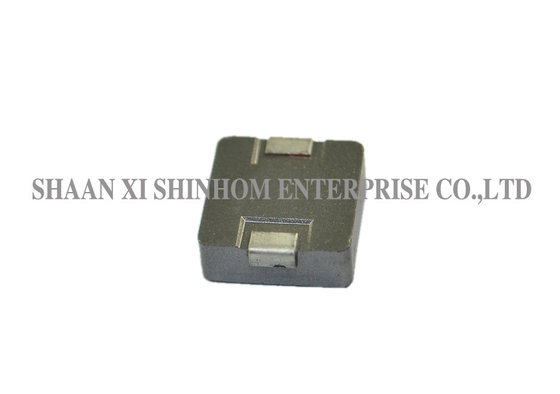

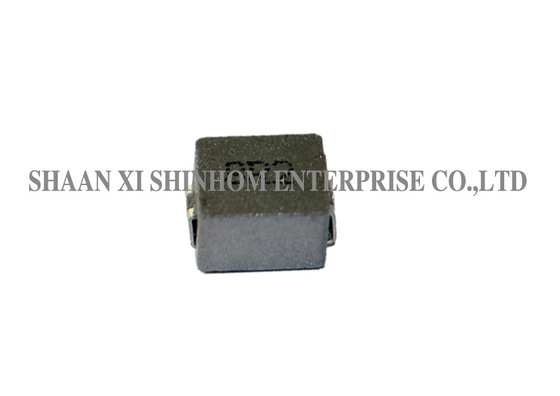

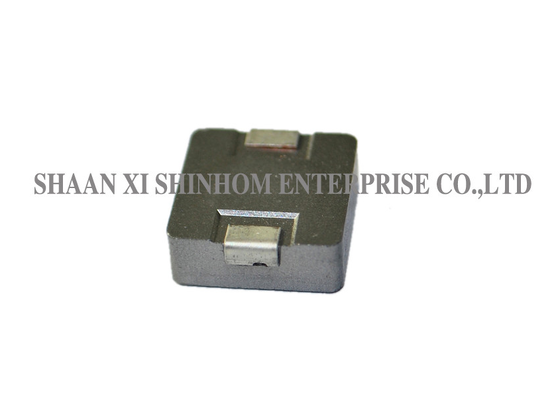

High Current SMD Shielded Inductor LPM0402/0603 serie voor gedistribueerde energiesystemen en draagbare apparaten

DeLPM0402/0603 serie afgeschermde SMD-energie-inductorkenmerkensamengestelde structuurenbeschermd ontwerp, het aanbiedenlaagste DCR/μHin de verpakkingsgrootte enhoogfrequente reactie(tot en met5.0 MHz), die effectief met hoge transiënte spikes omgaat zonder verzadiging.Desamengestelde structuurDe verpakking biedt een uitstekende vochtdichtheid, corrosiebestendigheid en milieubescherming.Het wordt veel gebruikt inPDA's/laptops/desktops/servers,hoogstroom POL-omvormers,met een vermogen van meer dan 50 W,met batterij aangedreven apparaten,gedistribueerde energiesystemen, enDC-DC-omvormers voor FPGA-stroomvoorzieningenHet is een ideale keuze voor compacte ontwerpen met een hoge dichtheid.

GEMEENSTELEN:

• Beschermde constructie
• Frequentiebereik tot 3,0-5,0 MHz
• De laagste DCR/μH
• Houdt van hoge tijdelijke spikes zonder verzadiging
• Ultra laag zoemgeluid, als gevolg van composietconstructie
• De ingekapselde carrosserie biedt een betere milieubescherming en vochtbestendigheid.
• Hoger dielectrisch bestandspanning versus IHLP
• Vlamvertragend inkapselmiddel (UL 94 V-0)
• Corrosiebestendig pakket
• Voldoet aan de RoHS-richtlijn 2002/95/EG

Toepassingen:

• PDA/notebook/desktop/servertoepassingen
• Hoogstroom POL-omvormers
• laag profiel, hoogstroomvoorraden
• toestellen op batterij
• DC/DC-omvormers voor gedistribueerde energiesystemen
• DC/DC-omvormer voor Field Programmable Gate Array (FPGA)

Verwijzingen

• Testfrequentie: 100KHz / 0,25Vdc
• Testinstrument: L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• De temperatuur van de spoel stijgt met behulp van de nominale warmte-stroom (Irms) met een temperatuur van ongeveer 40 °C zonder kernverlies.
• Verzadigingsstroom (Isat) zorgt ervoor dat de L0 met ongeveer 20% daalt
• De onderdeeltemperatuur (omgeving + temperatuurstijging) mag onder de slechtste bedrijfsomstandigheden niet hoger zijn dan 125°C.de luchtstroom en andere koelingsvoorzieningen hebben allemaal invloed op de onderdeeltemperatuurDe temperatuur van de onderdelen dient bij de eindtoepassing te worden gecontroleerd.
• Operatietemperatuur en opslagtemperatuur: -40°C - +105°C.

Opmerking: de productspecificaties kunnen worden aangepast.

Veelgestelde vragen

V: Hoe vermindert de composietstructuur het geluidsniveau?

A:De composietconstructie maakt gebruik van speciale kernmaterialen en vulprocessen om de trillingen veroorzaakt door het magnetostrictieve effect effectief te verminderen.Dit vermindert het geluidsruis in het geluidsfrequentiebereik aanzienlijk., waardoor het vooral geschikt is voor geluidsgevoelige draagbare apparaten en consumentenelektronica-toepassingen.

V: Wat zijn de voordelen van de afgeschermde structuur?

A:De afgeschermde structuur maakt gebruik van een gesloten magnetisch circuit om de magnetische stroom in de kern te beperken.Het vermindert effectief de lekvloei en elektromagnetische interferentie in de nabijgelegen gevoelige circuits, waardoor de EMC-prestaties van het systeem worden verbeterd.

V: Wat is het belang van vocht- en corrosiebestendige verpakkingen?

A:De verpakking biedt uitstekende vocht-, corrosiebestendigheid en milieubescherming.chemische besmetting, enz.), waardoor de betrouwbaarheid en de levensduur van het product worden verbeterd.

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 weken.
