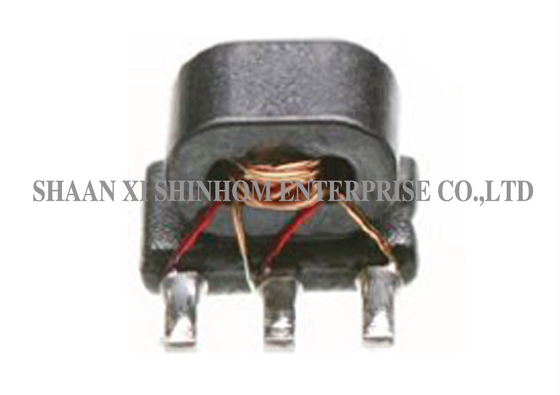

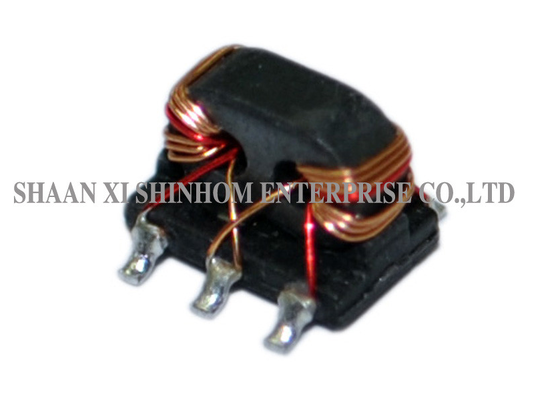

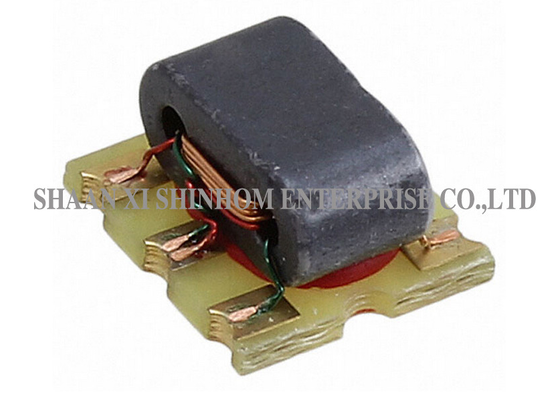

1:1 Balun Transformator 75Ω 0.5W 1-350MHz voor Push-Pull Versterkers en Antennesystemen

Dit.11 CT SMD balun RF-transformeris ontworpen voor draadloze breedbandcommunicatie en RF-signaalconversie toepassingen, waarbij een evenwichtige/ongebalanceerde signaalconversie en impedantie-matching worden bereikt. Het product maakt gebruik van een SMD-pakket,met een breed frequentiebereik, een laag hoofdlijnverlies en uitstekende amplitude/fasebalance-kenmerken, waardoor een differentiële signaaltransmissie kwaliteit wordt gewaarborgd.Het middentapontwerp is geschikt voor circuittopologieën zoals push-pull versterkers en mixersHet wordt veel gebruikt in VHF/UHF-ontvangers/zenders, antennesystemen en breedband-matching netwerken in RF-toepassingen.

Kenmerken:

• 1: 1 CT Impedantie
• 75Ω kenmerkende impedantie
• RF-vermogen: 0,5 W
• Gelijkstroom: 30mA
• Frequentie: 1 tot 350 MHz

Toepassingen

• Draadloze breedbandcommunicatie
• VHF/UHF-ontvangers
• VHF/UHF-zenders
• met een vermogen van niet meer dan 50 W
• Antennesystemen
• RF front-end modules
• Breedbandimpedantie-matching
• Test- en meetapparatuur

Elektronische specificaties ((25°C,Z=75Ω)

• Frequentie: 1-350MHz
• Werktemperatuur: -40°C tot 85°C
• Bergingstemperatuur: -55°C tot 100°C

Veelgestelde vragen

V: Wat is het verschil tussen een 1:1 CT-baluntransformer en een standaard 1:1 balun?

A:Een11 CT balunheeft een middelste kraan (CT) op de secundaire wikkeling, waardoor het geschikt is voor schakeltopologieën zoals push-pull versterkers en mixers die een middelste kraan vereisen,een differentiële output of omzetting van onevenwichtig naar evenwichtigEen standaard 1:1 balun heeft geen middelste kraan en heeft een relatief eenvoudige functie.

V: Wat betekent een typisch hoofdlijnverlies van 0,4-0,5 dB?

A:Een hoofdlijnverlies van 0,4-0,5 dB betekent dat het signaalverlies door de transformator ongeveer 9-11% bedraagt, wat wijst op een hoge efficiëntie van de energieoverdracht.Het kleine verschil in verlies tussen de twee uitgangen (0.4dB vs. 0.5dB) zorgt voor een evenwichtige differentiële uitvoeramplitude, geschikt voor RF-front-ends met strikte eisen aan signaalkwaliteit.

V: Hoe kan ik vragen om monsters?

A:U kunt een steekproef aanvragen via onze website of e-mail.kosteloosen zal worden verzonden binnen3-5 werkdagenDe levertijd voor massa-orders is over het algemeen2-8 weken. MOQ en lead time voor aangepaste producten zullen apart worden bevestigd.
