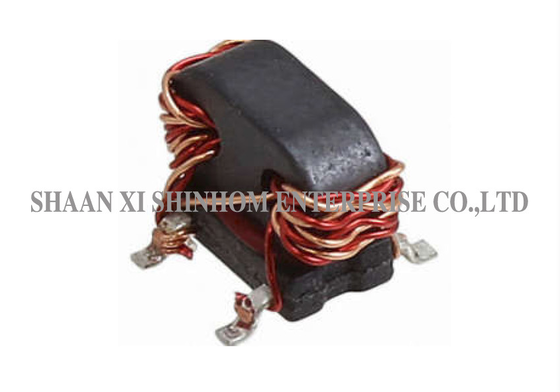

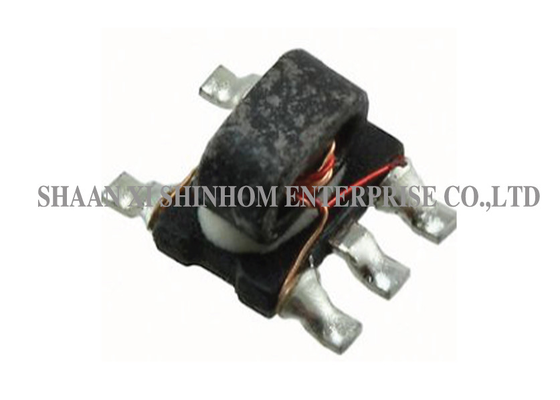

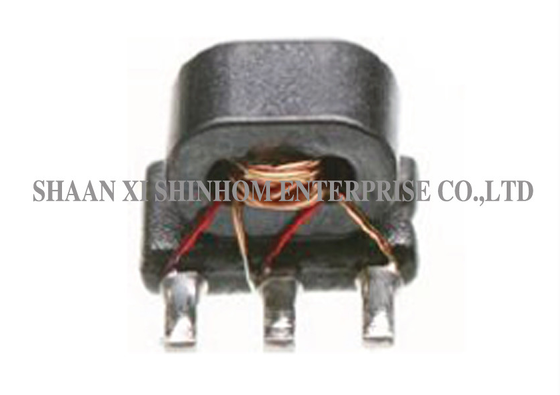

Breedband Transmissielijn Balun 1:1 75Ω 50-1250MHz voor RF Front-Ends en Breedband Matching

Deze 1:1 transmissielijn balun RF-transformator is ontworpen voor breedband draadloze communicatie en RF-signaalconversietoepassingen. Het maakt gebruik van een transmissielijnstructuur om gebalanceerde/ongebalanceerde signaalconversie te realiseren, met brede frequentiedekking en uitstekende amplitude/fasebalans kenmerken.Het product maakt gebruik van een SMD-pakket met lage hoofdlijnverliezen en uitstekende ingang returverlies prestaties, wat zorgt voor een hoge signaaltransmissie-efficiëntie en lage reflectie.Het wordt veel gebruikt in push-pull versterkers, antennesystemen, en breedband aanpassingsnetwerken in RF-toepassingen. Het is een ideale keuze voor breedband draadloze communicatie en RF front-end signaalconversie.

Kenmerken:

• 1:1 CT Impedantie
• 75Ω Karakteristieke Impedantie
• RF-vermogen: 0,25W
• DC-stroom: 30mA
• Frequentie: 50 tot 1250 MHz
• Insertieverlies: 1,3dB Max
• Ingang Returverlies: 11,0dB Min

Toepassingen

• Breedband draadloze communicatie

• VHF/UHF ontvangers

• VHF/UHF zenders

• Push-pull versterkers

• Antennesystemen

• RF front-end modules

• Breedband impedantie aanpassing

• Test- en meetapparatuur

ELEKTRISCHE SPECIFICATIES (25℃, Z=75Ω)

• Frequentie: 50-1250MHz
• Bedrijfstemperatuur: -40℃ tot 85℃
• Opslagtemperatuur: -55℃ tot 100℃

FAQ

V: Wat is het verschil tussen een transmissielijn balun en een traditionele draadgewonden balun?

A: Een transmissielijn balun maakt gebruik van transmissielijntheorie om breedband aanpassing en gebalanceerde/ongebalanceerde conversie te realiseren, met een bredere frequentiedekking (50-1250MHz) en betere hoogfrequente prestaties. Een traditionele draadgewonden balun is afhankelijk van magnetische kernkoppeling, met goede laagfrequente prestaties maar beperkte hoogfrequente respons. De transmissielijnstructuur is geschikt voor breedband en hoogfrequente toepassingen.

V: Wat is de impact van insertieverlies ≤1,3dB en ingang returverlies ≥11dB op de systeemprestaties?

A: Insertieverlies ≤1,3dB zorgt voor een hoge signaaltransmissie-efficiëntie met laag energieverlies. Ingang returverlies ≥11dB (typisch 25dB) zorgt voor een goede impedantie aanpassing, waardoor signaalreflectie en staande golven worden verminderd, wat de algehele systeemprestaties verbetert. Het is bijzonder geschikt voor draadloze communicatiesystemen met strikte link budgetvereisten.

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en het beoogde model op. Monsters zijn gratis en worden binnen 3-5 werkdagen verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken. MOQ en levertijd voor aangepaste producten worden afzonderlijk bevestigd.
