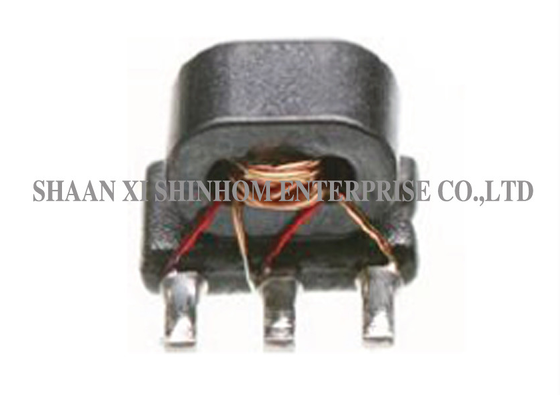

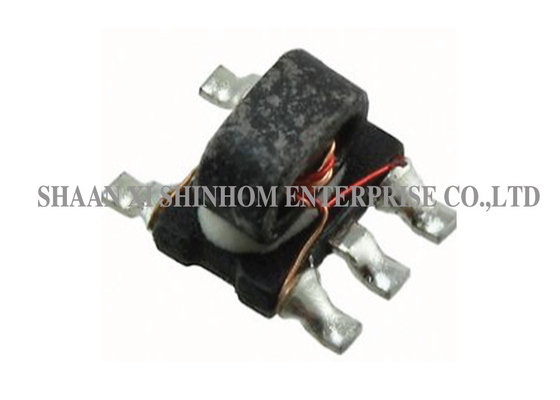

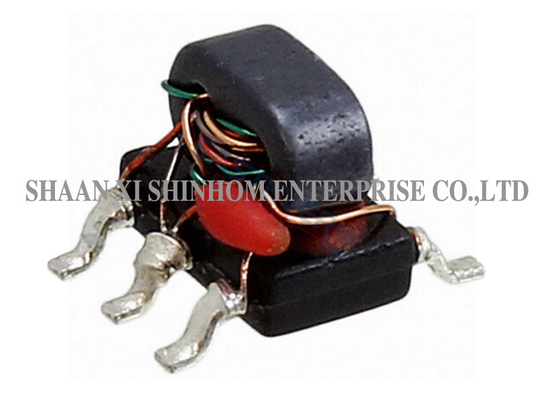

Fluxgekoppelde Balun 1CT:1 75Ω 5-100MHz voor RF Front-Ends en Breedband Matching

1:1 transmissielijn balun RF-transformator is ontworpen voor breedband draadloze communicatie en RF-signaalconversietoepassingen. Het maakt gebruik van een transmissielijnstructuur om gebalanceerde/ongebalanceerde signaalconversie te realiseren, met brede frequentiedekking en uitstekende amplitude/fasebalans kenmerken.Het product maakt gebruik van een SMD-pakket met lage hoofdlijnverliezen en uitstekende ingang retouroverlust prestaties, wat zorgt voor een hoge signaaloverdrachtsefficiëntie en lage reflectie.Het wordt veel gebruikt in push-pull versterkers, antennesystemen, en breedband aanpassingsnetwerken in RF-toepassingen. Het is een ideale keuze voor breedband draadloze communicatie en RF front-end signaalconversie.

Kenmerken:

• 1:1 Impedantie
• 75Ω Karakteristieke Impedantie
• RF-vermogen: 0,5W
• DC-stroom: 30mA
• Frequentie: 5 tot 100 MHz
• Insertieverlies: 2,0dB Max
• Ingang Retouroverlust: 10,0dB Min

Toepassingen

• Breedband draadloze communicatie

• VHF/UHF ontvangers

• VHF/UHF zenders

• Push-pull versterkers

• Antennesystemen

• RF front-end modules

• Breedband impedantieaanpassing

• Test- en meetapparatuur

ELEKTRISCHE SPECIFICATIES (25℃, Z=75Ω)

• Frequentie: 5-100MHz
• Bedrijfstemperatuur: -40℃ tot 85℃
• Opslagtemperatuur: -55℃ tot 100℃

FAQ

V: Wat is het verschil tussen een transmissielijn balun en een traditionele draadgewonden balun?

A: Een transmissielijn balun maakt gebruik van transmissielijntheorie om breedbandaanpassing en gebalanceerde/ongebalanceerde conversie te realiseren, met een bredere frequentiedekking (50-1250MHz) en betere hoogfrequente prestaties. Een traditionele draadgewonden balun is afhankelijk van magnetische kernkoppeling, met goede laagfrequente prestaties maar beperkte hoogfrequente respons. De transmissielijnstructuur is geschikt voor breedband- en hoogfrequente toepassingen.

V: Wat is de impact van insertieverlies ≤1,3dB en ingang retouroverlust ≥11dB op de systeemprestaties?

A: Insertieverlies ≤1,3dB zorgt voor een hoge signaaloverdrachtsefficiëntie met laag energieverlies. Ingang retouroverlust ≥11dB (typisch 25dB) zorgt voor een goede impedantieaanpassing, waardoor signaalreflectie en staande golven worden verminderd, wat de algehele systeemprestaties verbetert. Het is bijzonder geschikt voor draadloze communicatiesystemen met strikte link budgetvereisten.

V: Hoe monsters aanvragen? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Geef uw bedrijfsgegevens en doelmodel op. Monsters zijn gratis en worden verzonden binnen 3-5 werkdagen. De levertijd voor massabestellingen is over het algemeen 2-8 weken. MOQ en levertijd voor aangepaste producten worden afzonderlijk bevestigd.
