Lichtgewicht Common Mode Power Line Choke ISO9001 Gecertificeerd voor Zonne-energiesystemen

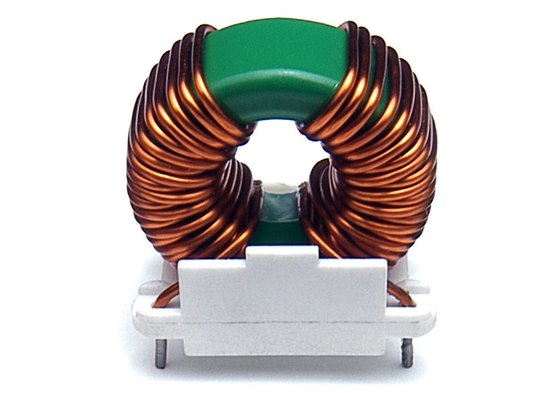

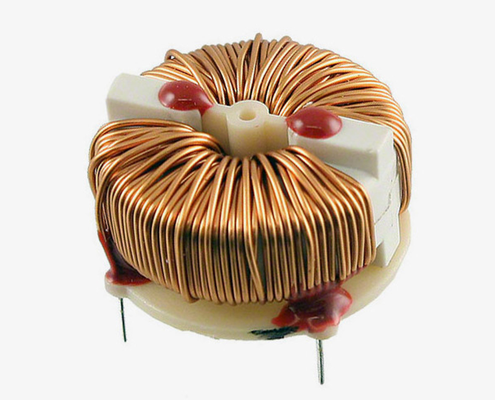

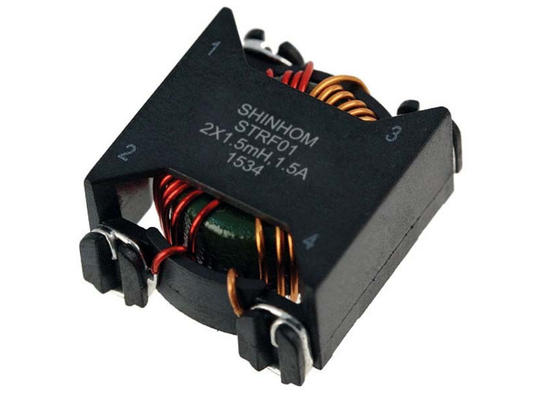

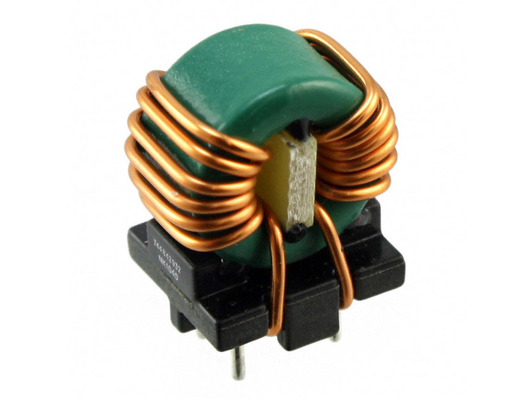

Deze common mode smoorspoel is vervaardigd met een toroïdale ferrietkern en een gesplitst wikkelproces, specifiek ontworpen voor zonne-energiesystemen en windenergieopwekkingssystemen, wat zorgt voor een hoge common-mode impedantie, lage wikkelcapaciteit en breedbandwerking. Het product heeft een robuuste en betrouwbare structuur en voldoet aan de ISO9001-certificering en UL94-V0 materiaaleisen. Het is geschikt voor zonne-energiesystemen, windenergieopwekking en inductieverwarmers. Het is een ideale keuze voor common mode smoorspoel toepassingen in EMI-onderdrukking en stroomfiltering.

Kenmerken

• Gescheiden wikkelingen voor minimale wikkelcapaciteit
• Enkellaagse wikkelingen voor de hoogste common mode impedantie over het breedste frequentiebereik
• Geschikt voor 50 Hz tot 500 KHz
• Spacer zorgt voor 1-3 mm kruipafstand voor naleving van UL, CSA, IEC
• Alle gebruikte materialen zijn UL94-VO erkend
• Bedrijfstemperatuur: -55ºC tot +105ºC
• Verkrijgbaar in verticale of horizontale montage
• Verkrijgbaar in verticale header montage voor eenvoudige PCB-montage
• Eenvoudige FR-4 printplaatmontage Goede trillingsbestendigheid

Toepassingen

• Laagfrequente AC-reactoren
• Zonne-energiesystemen
• Stroomconditioneringssystemen
• Windenergieopwekkingssystemen
• Automatische aandrijfmechanismen
• Inductieverwarmers
• Lasmachines
• Papierindustrie

Technische informatie

1. Max. bedrijfsspanning: 250V bij 40℃
2. Hi-Pot 2500Vac wikkeling naar wikkeling 3S.
3. Bedrijfstemperatuur: -40℃ tot +105℃
4. Opslagtemperatuur: -40℃ tot +105℃

Opmerking: Productspecificaties kunnen worden aangepast.

Veelgestelde vragen

V: Hoe vraag ik monsters aan? Wat is de levertijd?

A: U kunt een monster aanvraag indienen via onze website of e-mail. Monsters zijn gratis en worden binnen 3-5 werkdagen verzonden. De levertijd voor massabestellingen is over het algemeen 2-8 weken; aangepaste producten worden afzonderlijk bevestigd.

V: Ondersteunt u kleine proefbestellingen?

A: Ja. Kleine proefbestellingen (onder de standaard MOQ) kunnen worden onderhandeld en ontvangen dezelfde kwaliteitsnormen en leveringsverplichtingen als massabestellingen. Neem contact op met ons verkoopteam voor meer informatie.

V: Wat is de betekenis van UL94-V0 gecertificeerde materialen en 1 tot 3 mm kruipafstand voor toepassingen?

A: UL94-V0 gecertificeerde materialen garanderen de productveiligheid onder hoge temperatuur- en brandomstandigheden, en voldoen aan de UL-, CSA- en IEC-nalevingsvereisten. Het ontwerp met 1 tot 3 mm kruipafstand zorgt voor elektrische veiligheid onder hoge spanningsomstandigheden, waardoor het geschikt is voor hoogspanningsapplicaties zoals zonne-energiesystemen en windenergieopwekking.
