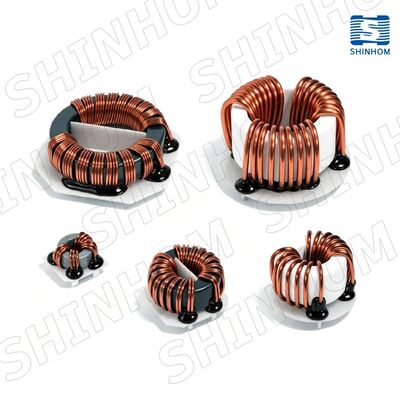

High Current Common Mode Choke TRF-serie voor het filteren van AC/DC- en DC/DC-lijnen

De TRF-serie common-mode choke is ontworpen voor common-mode ruisonderdrukking in AC/DC en DC/DC voedingslijnen. Het biedt een maximale common-mode impedantie van 2240Ω en een inductie van 1000µH. Het product maakt gebruik van nanocristallijne of ferrietkernen. De nominale stroom is tot 35A, met een DCR zo laag als 1,5mΩ, wat het vermogensverlies effectief vermindert. De isolatiespanning is tot 2500Vrms, wat zorgt voor veilige hoogspanningsisolatie. Het bedrijfstemperatuurbereik is -40°C tot +125°C, wat voldoet aan diverse eisen voor zware omstandigheden. Elektrische specificaties zijn gebaseerd op testen bij 25°C. Nominale stroom wordt gedefinieerd als de referentiewaarde waarbij de serieverbinding van de wikkeling een temperatuurstijging van 40°C veroorzaakt. Het wordt veel gebruikt in schakelende voedingen, industriële apparatuur, communicatievoedingen, AC/DC-omvormers en DC/DC-omvormers.

• Common-mode impedantie – tot 2240Ω
• Inductie – tot 1000µH
• Nominale stroom – tot 35A
• DCR – zo laag als 1,5mΩ
• Isolatiespanning – tot 2500Vrms
• Nanocristallijne / ferrietkern – optioneel
• Bedrijfstemperatuur – -40°C tot +125°C
• RoHS-conform

• AC/DC voedingslijn ruisonderdrukking
• DC/DC omvormer filtering
• Schakelende voeding (SMPS) EMI filtering
• Voedingen voor industriële apparatuur
• Voedingen voor communicatieapparatuur
• Automotive elektronische systemen
• Voedingen voor computer randapparatuur
• EMI/RFI onderdrukking

V: Wat zijn de voordelen van nanocristallijne kernen vergeleken met ferrietkernen?

A: Nanocristallijne kernen bieden een hogere magnetische permeabiliteit en lager kernverlies, wat resulteert in een hogere common-mode impedantie in hetzelfde volume, met lager verlies bij hoge frequenties. Ferrietkernen zijn kosteneffectiever. De TRF-serie biedt beide kernmateriaalopties, afhankelijk van het model.

V: Voor welke toepassingen zijn de isolatiespanningen van 2500Vrms en 3250Vrms geschikt?

A: De 2500Vrms isolatiespanning is geschikt voor de meeste industriële AC/DC en DC/DC voedingsapplicaties, en voldoet aan de basisvereisten voor veiligheidsisolatie. De 3250Vrms (TRF7036-serie) is geschikt voor toepassingen met hogere veiligheidsisolatie-eisen, zoals medische apparatuur, hoogspanningsvoedingen en automotive elektronica.

V: Welke aanpassingsmogelijkheden zijn er beschikbaar voor dit product?

A: Aanpassing van inductiewaarde, turrentenverhouding, pinconfiguratie en pakketgrootte wordt ondersteund. Neem contact op met ons technisch verkoopteam met uw specifieke vereisten.

V: Hoe lang is de levertijd en welke verpakkingsmethoden worden gebruikt?

A:De standaard levertijd is 2-8 weken na orderbevestiging, afhankelijk van de productspecificaties en bestelhoeveelheid. Producten worden veilig verpakt met kartonnen dozen, schuim, pallets, wikkelfolie en bevestigingsbanden om veilig internationaal transport te garanderen.
