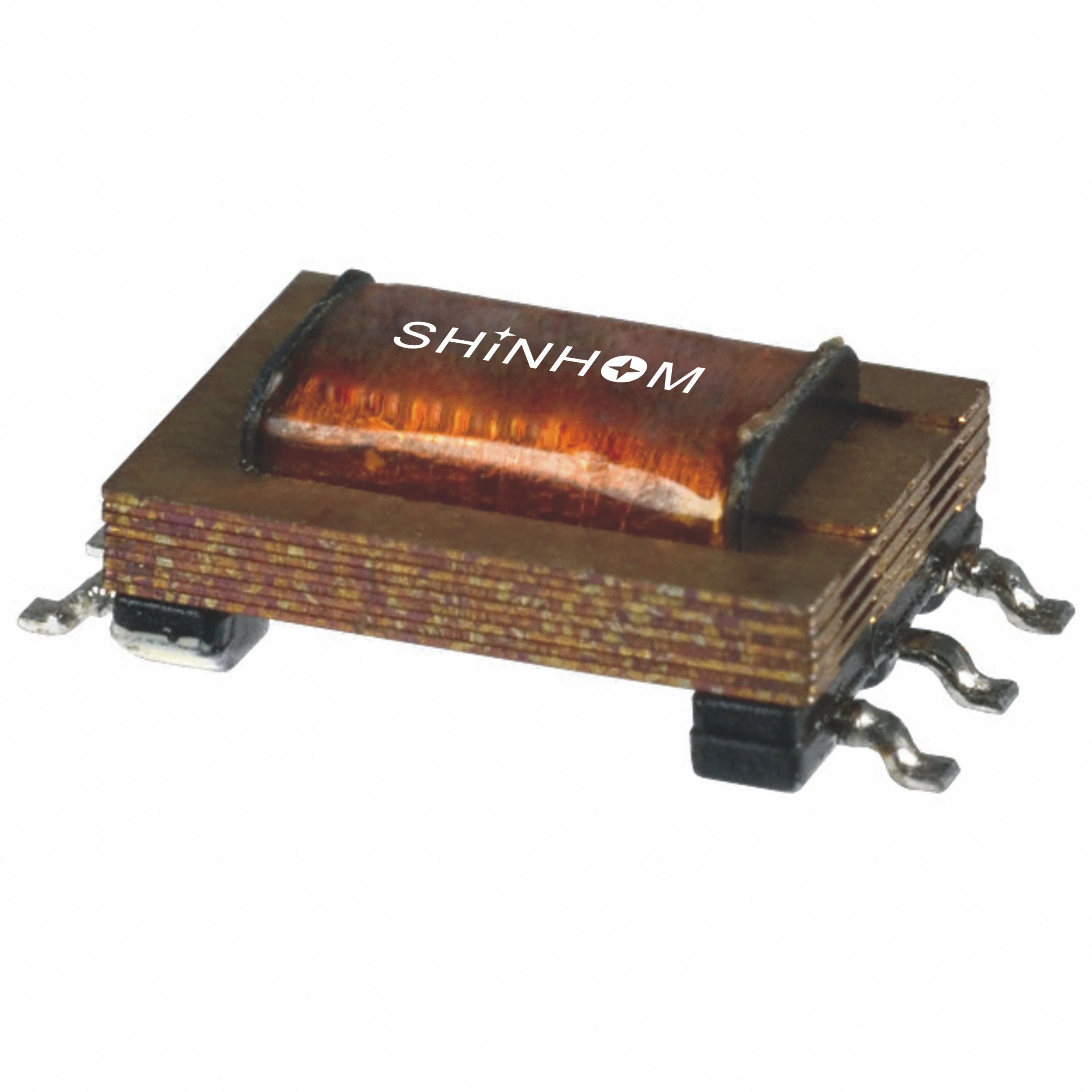

Transformator 20kHz van de radioverbindingssmd de Audiofrequentie

De Audiotransformatoren van SMD met 20Hz aan 20kHz-Frequentie en Maximumreactie van 0.25dB

EIGENSCHAPPEN:

In radioverbinding, radio en televisie, automatische controle als voltageversterker, de kringscomponenten van de machtsoutput. De weergavekarakteristiek van de audiotransformator is eenvormig in de werkende frequentieband, en zijn ijzerkern wordt gestapeld met hoge magnetische geleidingsvermogenmaterialen. De primaire en secundaire winding wordt strak gekoppeld, zodat de magnetische stroom door het primaire winden bijna allen in ketting met het secundaire winden is, en de koppelingscoëfficiënt is dicht aan 1.The de laagste frequentie van passband door de originele het winden inductantie wordt bepaald en de hoogste frequentie wordt bepaald door de inductantie van de transformatorlekkage. Om ervoor te zorgen dat de transformator genoeg passband heeft, zou de primaire het winden inductantie groot moeten zijn, zou de lekkageinductantie klein moeten zijn. Het hystereseverlies en de magnetische kringsverzadiging van de kern zullen de signaalvervorming veroorzaken. De invloed van hystereseverlies kan worden verminderd door de lading behoorlijk te vormen en de ladingsstroom te verhogen. Stijgen de kernsectie en het verlaten van een luchthiaat kunnen de magnetische kring verzadigd niet maken, waarbij de vervorming van het signaal wordt verminderd.

Toepassing:

Outputtransformator: gebruikt in audiomateriaal en playbackmateriaal, de rol van impedantieomzetting in de kring.

Inputtransformator: de belangrijkste rol is in de input van correct signaal voorkomt, in de kringsspelen de rol van impedantieomzetting.

Interstage transformatoren: De gemeenschappelijke interstage transformatoren worden gebruikt om de diverse werkende eenheden in de versterker te harmoniseren.

Interwiretransformatoren: De Interwiretransformatoren worden algemeen gebruikt in getelegrafeerd het uitzenden materiaal. Omdat er vele high-power versterkers op de getelegrafeerde uitzendingseenheid zijn, en de lijn lang is, zal de transmissie van audio over een lange afstand audiovervorming maken
