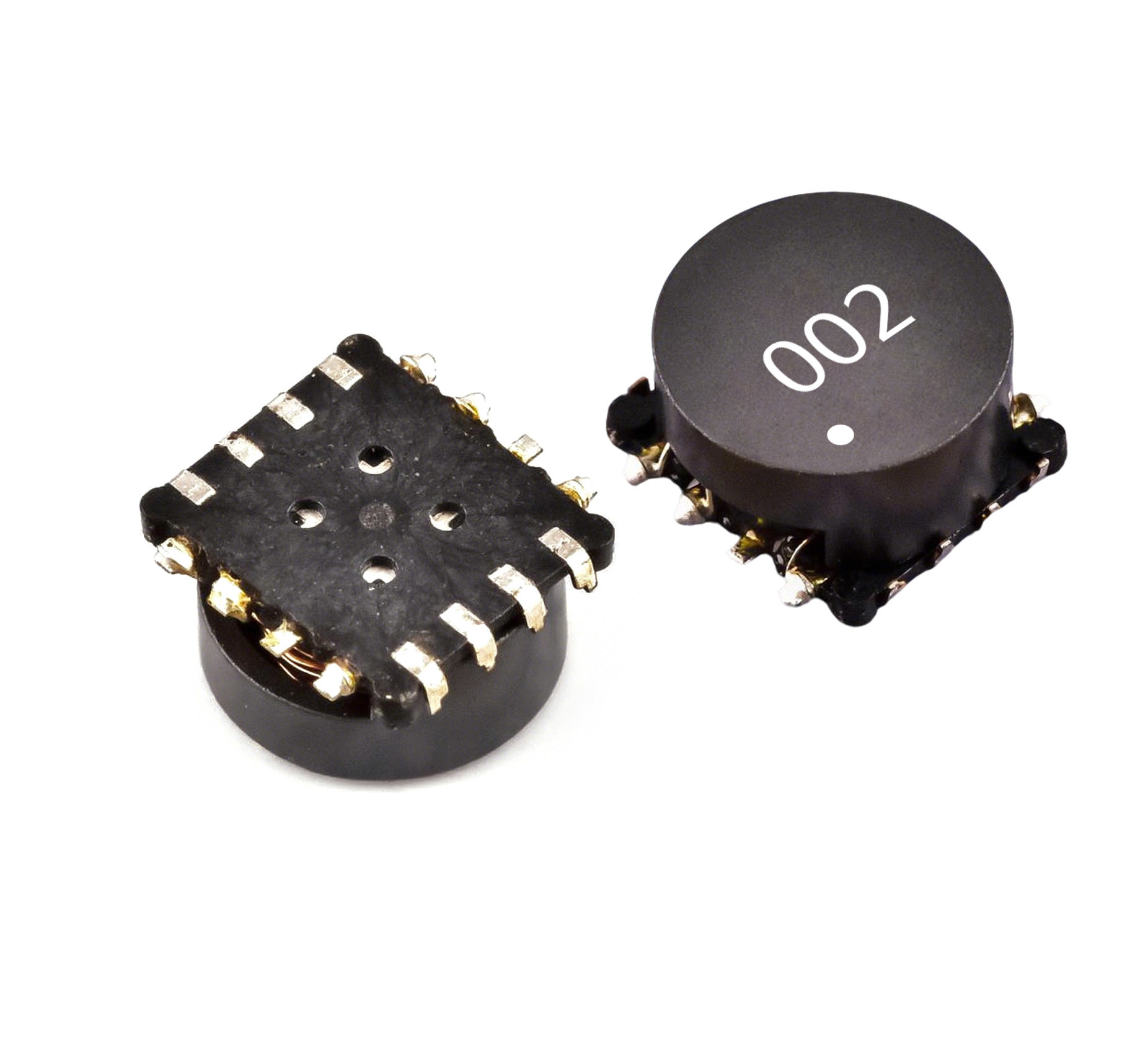

Fotoflash-capacitoroplaadtransformator SDRS-serie

Ontworpen voor snelle energieoverdracht in compacte fotoflashsystemen, levert de SDRS5630T-serie hoogrendement condensatorlading met windingverhoudingen tot 1:25. Het low-profile ontwerp en de geminimaliseerde lek-inductie zorgen voor stabiele prestaties over industriële temperatuurbereiken (-20°C tot +110°C). Geoptimaliseerd voor oppervlaktemontage (SMD), beschikken deze transformatoren over versterkte isolatie (500Vrms weerstandsspanning) en precisiewikkeling voor consistente pulsenergieafgifte in ruimtebeperkte toepassingen.

Kenmerken

• Ultra-Low Profile: 5,8 mm max. hoogte voor PCB-ruimte-optimalisatie.

• Geminimaliseerde Lek-inductie: Verbetert de energieoverdrachtsefficiëntie.

• Uitgebreide Bedrijfstemperatuur: -20°C tot +110°C betrouwbaarheid.

• Surface-Mount (SMD): Compatibiliteit met geautomatiseerde montage.

• Hoge Spanning Isolatie: 500Vrms weerstandsspanning.

• Tape-and-Reel Verpakking: Gestroomlijnde productie (aangeduid als "Rolls Completion" in datasheet).

  Elektrische Kenmerken

  Onderdeelnummer	Windingverhouding (Np:Ns)	Pri Inductie (μH) ±20%	Sec Inductie (mH) Ref.	Pri DCR (mΩ)	Sec DCR (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Opmerking: Datasheet bevat een dubbele SDRS5630T-004 vermelding; tabel weerspiegelt alleen unieke modellen.




  Fysische Kenmerken

  • Afmetingen: 5,6±0,2 mm (B) × 3,0 mm max (H) × 5,8 mm max (L).

  • Terminalconfiguratie: 8-pins ontwerp (zie wikkeldiagram: Pin 1-4 = Np, Pin 5-8 = Ns).

  • Montage: Pad-layout geoptimaliseerd voor SMD reflow solderen.




  Toepassingen

  • Digitale Beeldbewerking: Snelle condensatorlading voor DSLR/compact camera flitsers.

  • Stroboscoopverlichting: Energie-efficiënte pulsgeneratie in draagbare fotoflitsers.

  • Industriële Sensoren: Triggercircuits die snelle hoogspanningsontlading vereisen.

  • Medische Apparaten: Compacte flitssystemen voor endoscopische/diagnostische apparatuur.




  Naleving & Verpakking

  • RoHS-conforme materialen.

  • Standaard tape-and-reel verpakking ("Rolls Completion").
