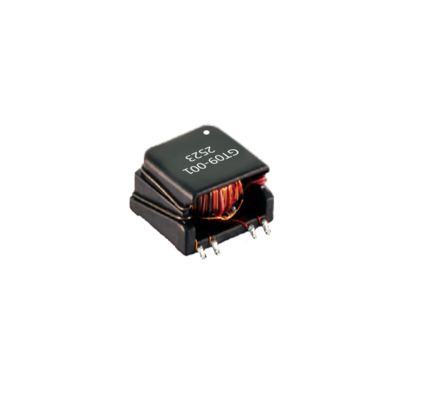

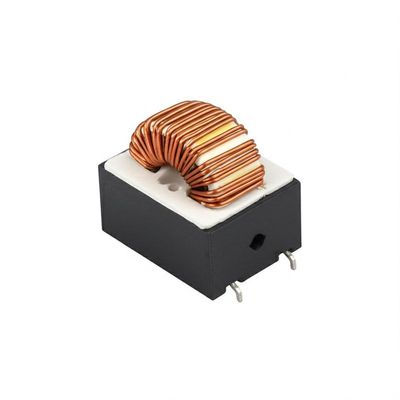

Toroidale SMD Gate Drive Transformator met 4.5KVAC Isolatie

Missiekritische schakelprestaties in compacte vorm

Onze SMD Transformer-serie is ontworpen voor nauwkeurige controle van IGBT/MOSFET-krachtmodules en maakt gebruik van toroïdale kerntechnologie om superieure magnetische koppeling en minimale EMI-straling te leveren.Met versterkte isolatie 4.5KVAC Isolated Transformer-normen (getest op 60 seconden), zorgt het voor een veilige werking in industriële motor aandrijvingen en 800V EV batterij systemen.Het oppervlakte-montage-ontwerp bespaart 50% PCB-ruimte terwijl het 5W-uitgangsvermogen bij 65kHz ondersteunt, waardoor robuuste schakeling mogelijk is zonder afbreuk te doen aan de betrouwbaarheid.

Elektrische specificaties

Critische opmerking: voor volledige isolatie moet ≥8 mm afstand worden gehouden van de PCB-kriebel.

Toepassingen

Elektrische aandrijflijnen

Isoleert laagspanningsbesturingscircuits van 800V-batterijen.
Gepaard met: stroomsensoren voor overstroombescherming.

Industriële motoren

Biedt poort aandrijving kracht voor SiC MOSFETs in PLC-gecontroleerde servosystemen.
Gepaard met: EMI-filters om 65 kHz schakelgeluid te onderdrukken.

Converters voor hernieuwbare energie

In staat stelt om de werkcyclus aan te passen (10%~50%) in zonne-micro-omvormers.
Gepaard gaan met: stroominductoren voor gelijkstroom/ gelijkstroom hulpbron.

Veelgestelde vragen

V: Hoe verschilt dit van standaardvermogenstransformatoren?
A: Speciaal ontworpen voor toepassingen van de Gate Drive Transformer:

• Een hogere schakelfrequentie (50/65 kHz vs. 50/60 Hz)

• Een lager lekkage-induktans (≤ 4 μH vs. > 100 μH)

• Versterkte isolatie (typisch 4,5 KVAC versus 2,5 KVAC)

V: Kan het doorschoten in halfbrugcircuits elimineren?
A: Ja. De nauwe koppeling van de Toroidale SMD Transformer (± 1,1% ratio tolerantie) minimaliseert de vertragingsverschuiving.

V: Wordt aangepaste omdraaiverhoudingen ondersteund?
A: Standaardverhoudingen 1:1.25/1.4/1.5/1.71 (GT09-001 tot en met 004).
