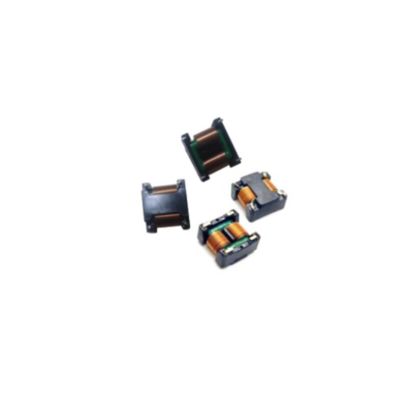

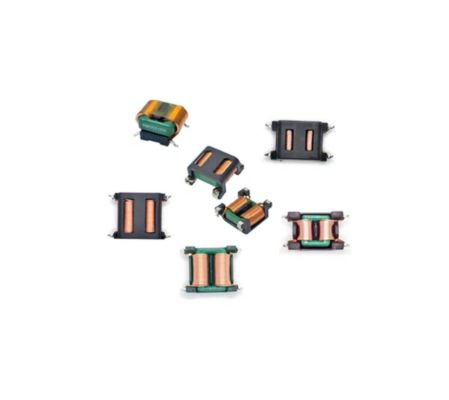

High-Performance Low Resistance UL94V-0 Common Mode Choke en SMD Inductor voor geluidsfiltering

De SQS1515A-serie is ontworpen voor robuuste oplossingen voor energiebeheer.SMD-inducteursontworpen als premierfilters voor stroomvoorzieningDeze.lage DCR-common-mode verstikkingengebruik maken van een vierkante kern en een geavanceerd hoogpermeabiliteitsmateriaal om een superieure geluidsonderdrukking in de gemeenschappelijke modus te leveren, gekenmerkt door een hoge impedantie bij lage frequenties en minimale kernlekkage.

• Compact SMD-plat pakket voor PCB-ontwerpen met een hoge dichtheid
• Vierkante kernstructuur voor lage lekkage en ultralage gelijkstroomweerstand (DCR)
• Materiaal met een hoge doorlaatbaarheid zorgt voor een hoge impedantie bij lage frequenties
• Uitstekende geluidsdemping dankzij een lage verdwaalde capaciteit
• Hoge bestandspanning en hoge isolatieweerstand
• Vlambaarheid UL94V-0
• RoHS- en REACH-conform

• Testfrequentie: 1,0 kHz, 0,25 V
• Nominale spanning: 80 Vac - 265 Vac
• Standspanning: 1,0 kVac gedurende 2 seconden
• Werktemperatuurbereik: -25°C tot +125°C (inclusief stijging van de spoeltemperatuur)
• Temperatuurbereik voor opslag: -25°C tot +100°C
• Isolatieweerstand: 100 MΩ Min. @ 500 Vdc

De SQS1515A-serie is de ideale keuze voor effectieve EMI-filtering in een breed scala aan toepassingen met een midden- tot hoog vermogen, waaronder:

• Vervaardiging van elektrische apparatenOntwerpen met een hoge dichtheid en een hoog vermogen voor industriële en consumentenelektronica
• Consumentenelektronica:Stroomadapters, LCD/LED-televisies en hoogstroombatterijopladeren
• Huishoudelijke apparaten:Wasmachines, airconditioners en andere huishoudelijke apparaten met een hoog vermogen
• Industriële apparatuur:Voedingsmiddelen voor motoren, besturingssystemen en automatiseringsmachines
