Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
Kenmerken Galerij Productomschrijving Ga Nu Praten.
Kenmerken
Specificaties
Markeren:

Ultralage DCR-gemeenschappelijke modusverstikking

,

Compacte SMD Common Mode Choke
Basis informatie
Plaats van herkomst: China
Merknaam: SHINHOM
Certificering: RoHS
Modelnummer: SQS1010A
Document: SQS1010A Series_.pdf
Betalen & Verzenden Algemene voorwaarden
Levertijd: 2 ~ 8weeks
Betalingscondities: L/C, T/T
Productomschrijving

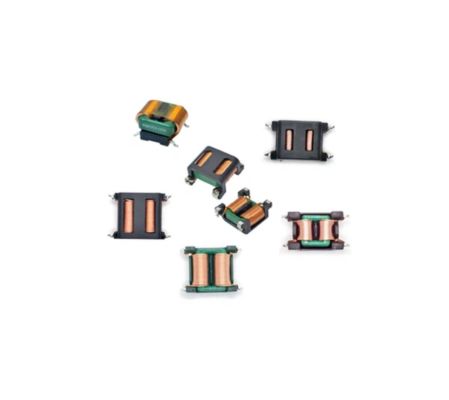

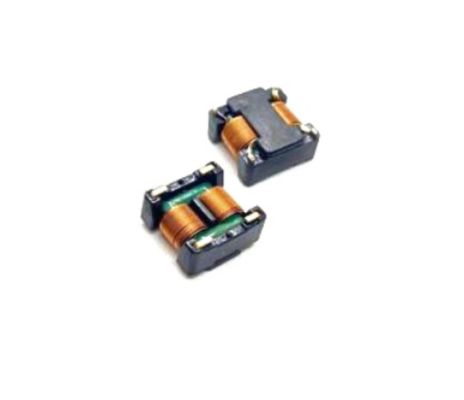

Compacte, krachtige ultra-lage DCR SMD platte common-mode-smoorspoel voor ruisonderdrukking van de voeding
De SQS1010A-serie is ontworpen voor moderne vermogenselektronica en vertegenwoordigt een lijn van hoge kwaliteitSMD-inductorenspeciaal ontworpen alscommon-mode-smoorspoelenvoor superieure onderdrukking van elektromagnetische interferentie.
Belangrijkste kenmerken
  • Compact SMD-platpakket voor PCB-ontwerpen met beperkte ruimte
  • Constructie met vierkante kern voor lage lekkage en verminderde DC-weerstand (DCR)
  • Materiaal met hoge permeabiliteit zorgt voor een hoge impedantie bij lage frequenties
  • Uitstekende geluidsdemping dankzij de lage parasitaire capaciteit
  • Hoge isolatieweerstand en UL94V-0 ontvlambaarheidsclassificatie
  • Voldoet aan RoHS en REACH, geschikt voor mondiale markten
Specificaties
Onderdeelnummer Inductie Min. (mH) DCRMax. (mΩ) Nominale stroom (A) Draadmeter Draait Ref.
SQS1010A-001 10 200 0,8 - 1,2 0,1*0,7 37
SQS1010A-002 10 200 1,0 - 1,5 0,1*1,0 37
Technische informatie en bedrijfsomstandigheden
  • Testfrequentie: 1,0 kHz, 0,25 V
  • Nominale spanning: 80 Vac - 265 Vac
  • Weerstandsspanning: 1,0 kVac gedurende 2 seconden
  • Bedrijfstemperatuurbereik: -25°C tot +125°C (inclusief temperatuurstijging van de spoel)
  • Opslagtemperatuurbereik: -25°C tot +100°C
  • Isolatieweerstand: 100 MΩ Min. @ 500 Vdc
Toepassingen
  • Schakelende voedingen (SMPS):Ontwerpen met hoge dichtheid voor consumenten- en industriële apparatuur
  • Consumentenelektronica:LCD/LED-televisies, stroomadapters voor laptops en batterijladers
  • Huishoudelijke apparaten:Energiebeheer en geluidsfiltering in verschillende huishoudelijke apparaten
  • Industriële elektronica:Onderdrukking van stroomlijnruis in besturingssystemen en motoraandrijvingen
label:

common mode power line choke

common mode toroidal chokes

common mode inductor
