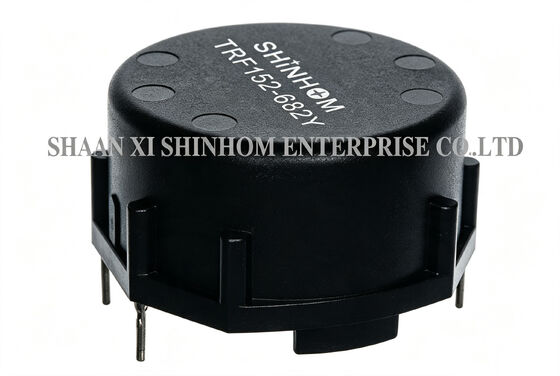

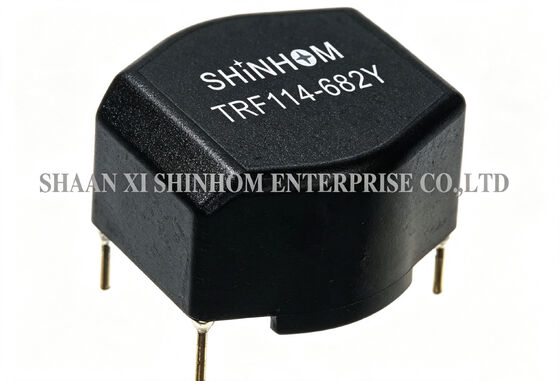

Wide Temp Toroidal Common Mode Inductor TRF-serie voor LCD/PDP-tv's en computerperifere apparaten

De TRF-serie toroïdale common-mode inductor heeft een plastic behuizing en een toroïdale kern.Resonantiefrequentie van de gemeenschappelijke modus varieert van 100 kHz tot 3 MHzDe plastic behuizing biedt uitstekende mechanische sterkte en milieubescherming, geschikt voor verschillende moeilijke bedrijfsomstandigheden.Meerdere PCB-bevestigingshallen zijn beschikbaar om aan verschillende lay-outvereisten te voldoen. Werktemperatuurbereik: -40°C tot +105°C. Soldeerwarmteweerstand: 260°C/10 seconden.,LCD/PDP-tv's en computerperifere apparatuur.

• 0.3A tot en met 8A
• 0.7mH tot 100mH dubbele verstikking
• Uitstekende mechanische sterkte
• Resonantie van de gemeenschappelijke modus van 100 kHz tot 3 MHz
• Hoge betrouwbaarheid en varianten van PCB-behuizing
• Lage weerstand en temperatuurstijging

• DC/DC, AC/DC lijn geluidsonderdrukking
• Communicatiesysteem
• Autosystemen
• LCD-/PDP-televisies
• Computerperifere apparatuur

1. Induktantolerantie in +50% -30%
2. Maximale werkspanning:250V bij 40°C
3. IDC Max: nominale wisselstroom/stroomstroom A @ 40°C
4. Hi-Pot 1500Vac wikkeling tot wikkeling 3S.
5. Inductietest: 10KHz 0,1V HP4284A
6. RDC: QuadTech 1880 Millioohmmeter
7. Overspanningsstroom Max 10 ms: 20X IDC
8. Werktemperatuur: -40°C tot +105°C
9. Bergingstemperatuur: -40°C tot +105°C
10. Weerstand tegen soldeerwarmte: 260°C gedurende 10 seconden

Opmerking:102, 112, 114, 142, 122,152 horizontaal
202Verticaal

Opmerking:Productspecificaties kunnen worden aangepast.
