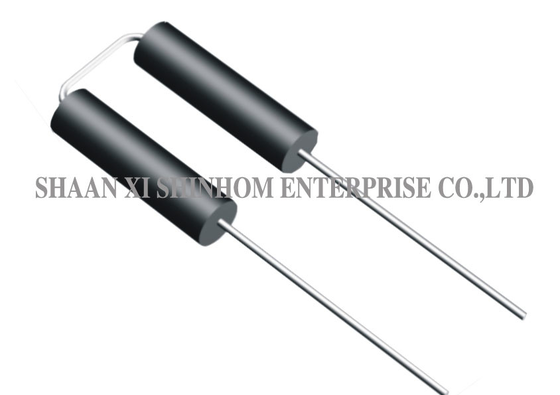

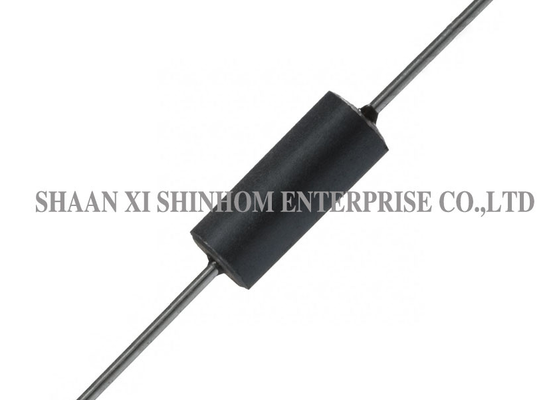

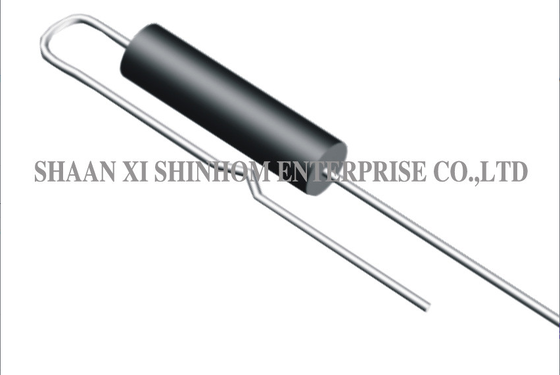

RH35 Automatische invoeging van ferrietkralen Hoogfrequente EMI-onderdrukking voor pc-boards en halfgeleiderbescherming

RH35 Ferrietkralen voor automatisch inbrengen in pc-platen

De RH35-ferrietkralen zijn speciaal ontworpen voor automatische plaatsing op pc-platen.een uitstekende hoge-frequentie EMI-onderdrukking biedt over een breed frequentiebereikHet product voorkomt effectief ongewenste signaalfeedback en parasitaire schommelingen. Het onderdrukt spannings- en stroompieken in circuits en biedt betrouwbare bescherming voor halfgeleiderapparaten.Meerdere modellen zijn beschikbaar om aan de verschillende vereisten voor interferentie-onderdrukking te voldoen. Soldeermethoden ondersteunen zowel golfsoldering als reflow soldering. Terminal buigsterkte is ≥ 24,5N. Het wordt veel gebruikt in pc-bord EMI onderdrukking, stroomfiltering,geluidsonderdrukking van signaallijnen, en verschillende halfgeleiderbeschermingscircuits.

Kenmerken

• kern van loodferrietperlen voor automatische invoeging in pc-platen
• RH-kernen worden geproduceerd voor automatische invoeging in pc-boards
• Voorkomen van ongewenste signaalfeedback en parasitaire OSC
• RH-filters onderdrukken spannings- en stroompieken in circuits en bieden bescherming aan halfgeleiderapparaten
• Ferrietkern van NiZn, een materiaal dat in een breed frequentiebereik werkt
• Veel verschillende soorten voor de best mogelijke onderdrukking van interferentie
• Werktemperatuur: -55°C tot +80°C

Toepassingen

• EMI-onderdrukking van pc-bord
• geluidsfiltering van elektriciteitsleidingen
• Onderdrukking van interferentie op de signaallijn
• Bescherming van halfgeleiders
• Ruisonderdrukking bij het schakelen van de voedingsbron
• Digitale EMI-bescherming
• Onderdrukking van parasitaire schommelingen van hoogfrequente schakelingen
• Industriële besturingsapparatuur voor EMI-filtering

Notities:

• Impedantie: HP4191A of HP4194A HP4395A
• Soldeermethoden: Wave,Reflow
• Werktemperatuur:-25°C tot +85°C
• Bergingstemperatuur: -55°C tot +125°C
• De buigsterkte van het eindpunt:24.5N Min.

Voor meer informatie over EMI-onderdrukking van ferrietkern, ga naar onze website of neem contact met ons op.

Veelgestelde vragen

V: Wat zijn de kenmerken van nikkel-zinc (NiZn) ferrietkernen?

A:Nickel-zincferriet biedt een hoge weerstand en uitstekende breedbandkenmerken.In vergelijking met mangaan-zincferrietHet NiZn-materiaal is beter geschikt voor het onderdrukken van interferentie met hoge frequentie.

V: Hoe bereikt de geleide ferrietkralen automatische invoeging?

A:De RH35-serie maakt gebruik van gestandaardiseerde pin-afstanden en lood afmetingen.het mogelijk maken van automatische productie met hoge snelheid en het verbeteren van de efficiëntie van de assemblage van pc-platen.

V: Hoe onderdrukt dit product spannings- en stroompieken?

A:De ferrietkraal heeft een hoge impedantie bij hoge frequenties, waardoor de energie van de hoogfrequente pieken wordt omgezet in warmte en wordt verspreid, waardoor spannings- en stroompieken worden onderdrukt.de bescherming van stroomafwaartse halfgeleiderapparaten tegen voorbijgaande overspannings-/overstroomspiegels.
