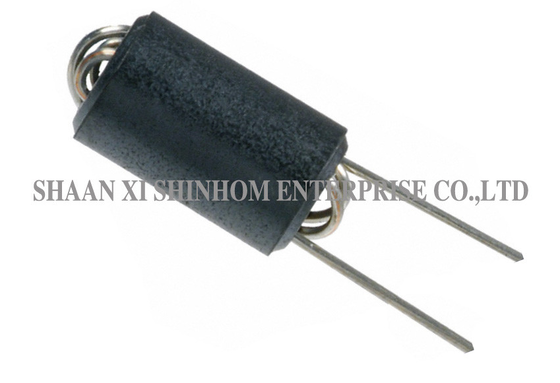

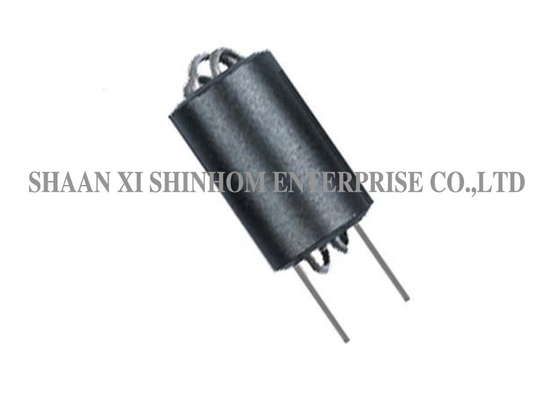

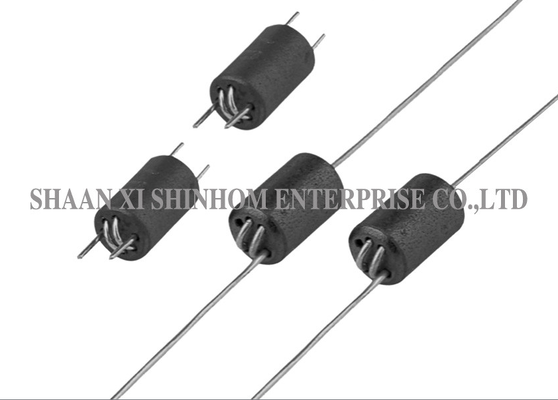

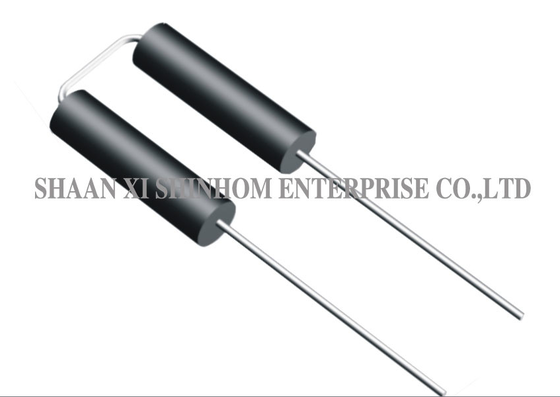

R6H-serie Axial Wide Band Choke Coil Ferrite Bead Ni-Zn Ferrite voor PC-bord EMI/RFI-onderdrukking

V: Hoe kies ik het aantal windingen voor de R6H-serie smoorspoel?

A: Hogere windingen bieden een hogere impedantie in het laagfrequente bereik en sterkere EMI-onderdrukking, maar nemen meer printplaatruimte in beslag. 1,5-2,0 windingen zijn geschikt voor algemene EMI-onderdrukking. 2,5-3,0 windingen zijn geschikt voor toepassingen die sterkere laagfrequente onderdrukking vereisen. De selectie moet gebaseerd zijn op de interferentiefrequentie en de onderdrukkingsvereisten.

V: Wat zijn de voordelen van nikkel-zink (Ni-Zn) ferriet vergeleken met mangaan-zink (Mn-Zn)?

A: Nikkel-zink ferriet biedt een hogere weerstand en betere breedbandkarakteristieken. Het heeft een lager kernverlies in het hoogfrequente bereik (MHz-GHz), waardoor het bijzonder geschikt is voor hoogfrequente EMI/RFI-onderdrukkingsapplicaties. Mangaan-zink ferriet heeft betere laagfrequente karakteristieken, maar hoger hoogfrequent verlies.

V: Wat zijn de voordelen van de axiale through-hole behuizing?

A: De axiale through-hole behuizing is geschikt voor golfsoldeerprocessen. De pinnen lopen vanaf beide uiteinden langs de as, waardoor eenvoudige horizontale montage en geautomatiseerde invoeging mogelijk is. Het is geschikt voor traditionele through-hole printplaatontwerpen en productievolumes van klein tot middelgroot.

V: Hoe helpt de R6H-serie producten te voldoen aan de FCC Part 12 Class B vereisten?

A: De R6H-serie smoorspoelen onderdrukken effectief hoogfrequente stralingsruis op printplaten en kabels. Ze verminderen de uitgestraalde emissieniveaus in de band van 30 MHz tot 1 GHz, waardoor producten helpen te voldoen aan de limieten voor uitgestraalde emissies van FCC Part 12 Class B.
